中試控股技術研究院魯工為您講解：

ZSVLF-30KV超低頻高壓發生器 | 參考標準：DL/T849.4-2004

我國正在推廣這一方法
超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一。試驗程序大大地減化，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。我國電力部以委托武漢高壓研究所起草了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。本儀器是根據我國這一需要研制而成的。可廣泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗之中。
超低頻高壓發生器是進行超低頻交流耐壓試驗的高壓測試裝置，本裝置適用于電力部門和工礦企業在現場對聚乙烯、交聯聚乙烯塑料電纜及其他高壓電氣設備進行絕緣耐壓試驗。本裝置相對于直流耐壓試驗具有較小的破壞性且與交流工頻耐壓具有等效性。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

一、用本ZSVLF-30KV超低頻高壓發生器做電纜和發電機耐壓試驗前，應該先用兆歐表進行測試，兆歐表測試沒有問題后，才能使用本儀器。
二、開機前一定用放電棒將試品充分放電(放電棒使用方法為：先用限流放電端放電，再用接
地端放電)。配兩個升壓器的超低頻接線方法：當單獨使用升壓器I時(試驗電壓≤
30KV)，ZSVLF-30KV超低頻高壓發生器控制輸出I務必接到升壓器I，控制輸出II不連接。當升壓器I與升壓器II
串聯使用時(試驗電壓≤80KV)，儀器控制輸出I務必接到升壓器I，控制輸出II務必接到升壓器II，絕對不能接反！否則會損壞儀器或者試品。
三、開機升壓后，如需要中斷請不要關閉電源開關，請務必使用停機鍵，用放電棒將試品充分放電后再關閉電源。否則一定會損壞儀器！！！
四、請務必嚴格按照屏幕提示操作，試驗時請將高壓線接頭旋緊、接觸好。
五、由于升壓器內絕緣油已裝滿，升壓后可能有少量油溢出，是正常現象，不影響使用。
六、10KV電纜試驗時，應單相試驗，電壓設定為18KV，頻率設定為0.1Hz(推薦使用)、
0.05Hz(推薦使用)、0.02Hz(升壓過程較慢)、0.01Hz(升壓過程很慢，10～40分鐘，適合10公里以上電纜)，說明書上所說的帶載能力是理論值，現場時10KV電纜長度可達到3-20公里。
七、35KV電纜試驗時，應單相試驗，電壓設定為60KV(常規要求)-78KV(按規程需要)，頻率設
定為0.1Hz(推薦使用)、0.05Hz(推薦使用)、0.02Hz(升壓過程較慢)、0.01Hz(升壓過程很慢，10～40分鐘，適合10公里以上電纜)，說明書上所說的帶載能力是理論值，現場時35KV電纜長度可達到3-15公里。
八、如電纜長度較短(小于300米)，試品電容小于0.05μF時不能正常升壓，此時請并聯高壓電容。
九、請將高壓線尼龍端子按上面的編號旋到相應的尼龍座上，要保證高壓線接觸良好, 接觸不好，會引起放電，燒壞高壓端。尼龍端子旋緊時, 要注意力度,過度旋緊可能會損壞尼龍端子。
十、如果是配兩個升壓器的超低頻：當試驗電壓≤30KV時，可將升壓器號設定為I，此時只需I號升壓器升壓，II號升壓器不連接，也可將升壓器號設定為I+II，此時I號升壓器和II號升壓器串聯使用；當試驗電壓＞30KV時，必須將I號升壓器和II號升壓器串聯使
用，連接方法見說明書內操作說明。當輸出電壓≥70KV時，請將高壓電纜懸空！
十一、控制輸出線接升壓器端的航空插頭需要往下壓再旋轉，才能拔出！
十二、建議使用220V(110V)交流電源。若一定要使用發電機供電，由于0.1Hz超低頻是根據電源輸入頻率來調制的，對發電機輸出頻率有較高的要求，要求是：頻率50Hz±0.1HZ(60Hz±0.1HZ)，電壓220V±5%(110V±5%)，功率大于8KW，特別要求發電機輸出頻率穩定（普通發電機必須要接入10KVA(I）、20KVA（I+II）的變頻電源或使用數碼變頻發電機），否則一定會嚴重損壞儀器，不能正常升壓！！！
十三、當開機時電源燈不亮或屏幕無顯示，可能是保險管燒了，換1只保險管就好，我們配有10只保險管備用。
十四、如果需要長期工作（連續工作時間超過20分鐘），使用前請將注油孔打開，試驗完畢后，扭緊注油孔。
十五、屏幕主菜單右下方有電壓輸入頻率顯示，電壓輸入頻率要求為50Hz±0.1HZ(60Hz±0.1HZ)，超過這個范圍時，說明輸入電壓頻率不穩定，不能升壓，此時升壓一定會損壞設備！
警告：在做電纜耐壓試驗時，必須將芯線和絕緣層物理上分離，不能用其它物品覆蓋在其上面，否則會引起高壓放電，損壞儀器！！！
超低頻絕緣耐壓試驗原理
超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一。試驗程序大大地減化，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。我國電力部以委托武漢高壓研究所起草了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的。可廣泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗之中。
三、ZSVLF-30KV超低頻高壓發生器簡介
結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、打印機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：
1、電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確。
2、過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于２０ms。
3、過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于２０ms。
4、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
5、由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
四、ZSVLF-30KV超低頻高壓發生器參數

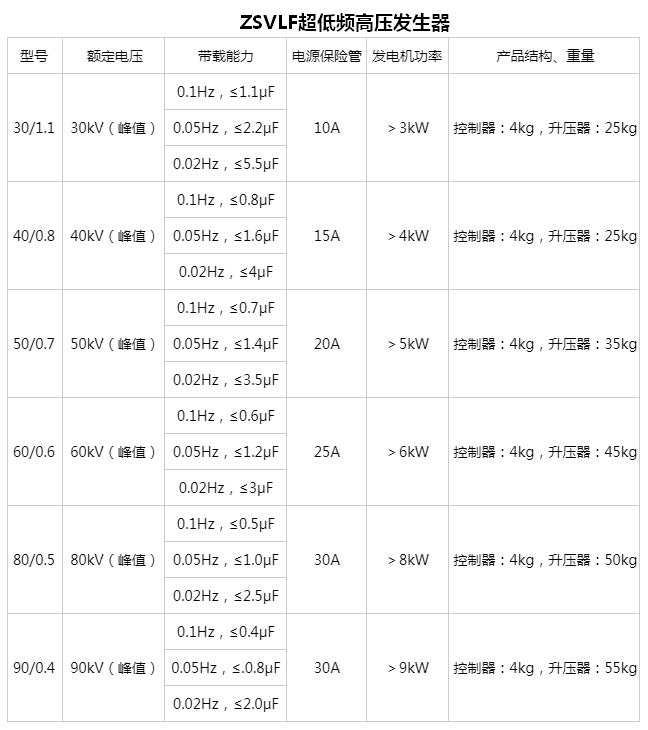

1、輸出額定電壓：參見表
2、輸出頻率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。
3、帶載能力：參見表1    0.1  Hz  最大1.1μF(理論值，現場電纜長度為3 - 8公里）
0.05 Hz  最大2.2μF(理論值，現場電纜長度為3 - 8公里）
0.02 Hz  最大5.5μF(理論值，現場電纜長度為3 - 8公里）
0.01 Hz  最大11.0μF(理論值，現場電纜長度為10公里以上）
4、測量精度：±（3%滿量程+0.5KV）
5、電壓波形失真度：≤5%
6、使用條件：戶內、戶外；溫度：-10℃∽+40℃；濕度：≤85%RH
7、電源：交流50 Hz，220V ±5%
