ZSPQ-34A 三相在線電能表校驗儀

可測量校驗三相三線、三相四線、單相電能表、低壓電流互感器和電流互感器的角差及比差
參考標準：DL/T 448-2016
- 顯示電壓、電流、相位、有功功率、無功功率、相量圖和功率因數等
- 帶5A、100A、500A、1000A鉗表，內帶2G電子盤
- 采用成熟的正版WINDOWS CE操作系統

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載

產品簡介

1、使用掌上電腦，中文界面操作簡單，可存儲500只電能表測試數據及谷、峰、平、總電表底數。

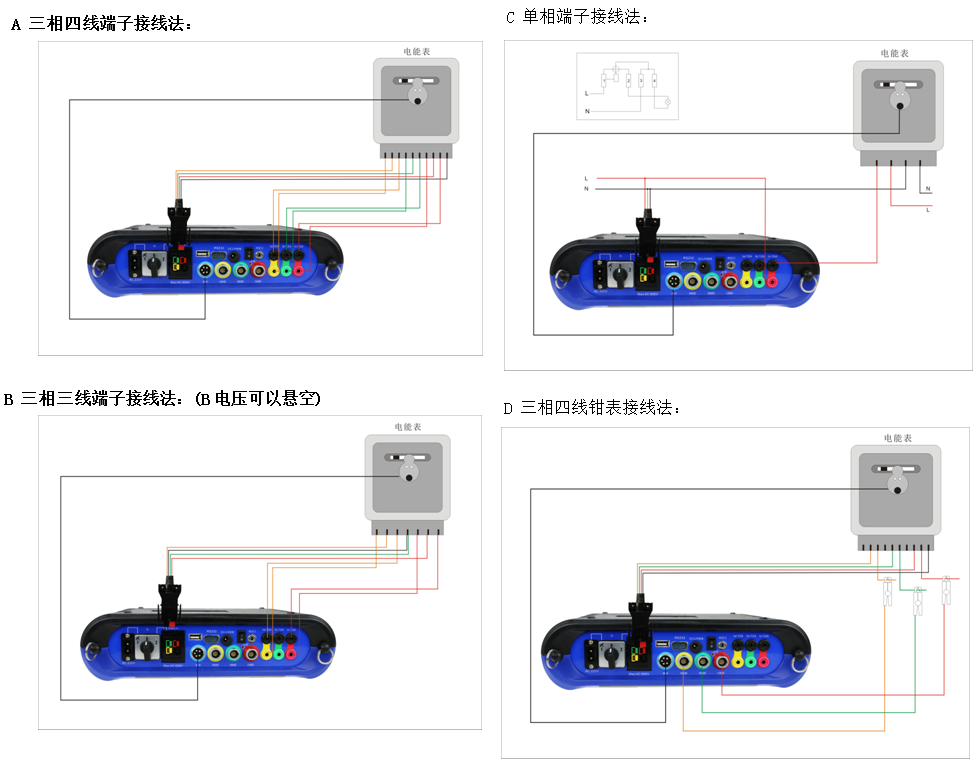

2、可測量校驗三相三線、三相四線、單相電能表、低壓電流互感器和電流互感器的角差及比差，可顯示電壓、電流、相位、有功功率、無功功率、相量圖和功率因數等。
3、相量圖零度參考點可任意設定，全新計算方法，無論電流大小均不影響查出48種接線方式，校驗電能表時，可輸入手動脈沖、光電頭脈沖及電子式電能表脈沖，現場方便。

產品別稱

三相電能表現場校驗儀、多功能電能表校驗裝置、三相電能表檢定裝置、電能表校驗臺、三相多功能電測量儀表檢定裝置、多功能電能表校驗裝置、三相多功能電能表校驗臺

產品特征

1、同時計算全波、基波、諧波全部參數。在校驗界面，同時實時顯示全波基波的U、I、P、Q、VA、相角，以及諧波的合成U、I、P、Q、VA和百分比，U、I的正序、負序及零序含量，諧波的PH+、PH-、PH+/P基%、PH-/ P基%、全波PF、基波PF及諧波PF。

2、校驗方式包括全波有功、全波無功、基波有功、基波無功、基波視在、全波視在、諧波有功等7種方式。可校驗全波表、基波表、諧波表的有功電能準確度及全波表、基波表的無功電能準確度。也可校驗視在電能表的準確度。

3、可選任意一次諧波或多次諧波，計算合成的U、I、P、Q、VA和百分比，以及諧波有功電能。

4、可單獨同時分析三相的諧波的各次U、I、P、Q、VA的含量及測量值，顯示51次諧波+PH、諧波-PH及占基波的百分比，以確定正反向諧波有功對計量的影響量。

5、全波無功為基波和各次諧波無功的代數和。避免以往的90度移相法，在諧波下無功計量錯誤的情況。可按被測電能表的測量帶寬，選擇諧波次數。

6、可同時檢測兩路被檢脈沖，同時檢測的被檢脈沖的常數、工作方式及脈沖個數可完全不同。

7、過載2.4倍，所有測量點保證0.05%的準確度，保證CT二次額定電流為1A時的測量指標。500倍電流范圍保證計量指標。

8、500倍電流范圍保證計量指標，10000倍電流顯示范圍。最小1mA 啟動電流。高供高計時，空載也可識別接線。

9、電能累積功能可以校驗沒有電能脈沖輸出的電能表。

10、顯示矢量圖、可識別三線48種，四線96種錯誤接線以及CT二次交叉接線。

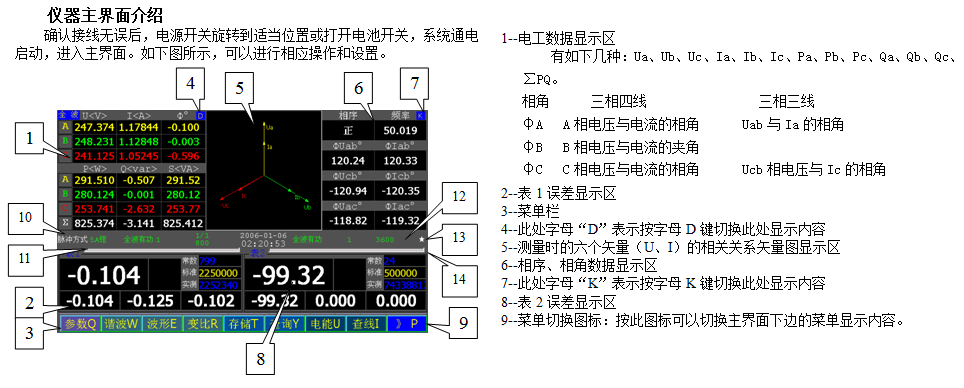

11、采用7寸 16:9 工業級TFT寬彩觸摸屏。儀器的每一個功能都是一屏顯示，不用翻屏就能看見每一個功能的全部參數。讓用戶使用時一目了然。

12、儀器在不接入電壓、電流信號的情況下，在辦公室就可模擬現場的各種接線，得出相應的接線結果及更正系數。此功能，可作為培訓查線的工具使用，提高現場工作人員的查線技能。

13、儀器內可產生0.05A-5A的實際電流信號加到5A鉗上，以測量鉗表的誤差。解決了5A鉗在使用時間長了以后誤差變化的問題。可隨時了解鉗表的閉合情況，提醒工作人員清潔鉗口。在更換5A鉗時，可將誤差修正到0.2級。

14、自動錄入電能表號碼（選配功能）。

支持條形碼掃描槍，自動錄入電能表編碼。

15、利用485或紅外光電頭，讀取多功能電能表尖、峰、平、谷、總的有功無功底數，讀常數及校時。支持國標DL645規約DL645-1997和DL645-2007。（選配功能）

16、儀器內帶2G電子盤。

17、可帶3寸現場打印機，電池供電，直接將彩色屏幕圖像轉換為黑白后打印。

18、帶5A、100A、500A、1000A鉗表，直接測量低壓電流互感器的變比及變比的誤差。

19、顯示A、B、C三相電壓、電流的波形。

20、工作電源輸入范圍55V-600V。三相電壓輸入工業插座的額定電壓為600V。工業級開關切換外接市電和三相電壓作為工作電源。

21、所有現場需要輸入的參數和下裝的數據均可由用戶自由定義。可下裝5000個用戶的數據。

22、可將當前屏幕存儲到優盤。

23、具有溫濕度測量功能(需配溫濕度傳感器)。

24、具有USB接口，連接優盤，形成超大型空間，方便數據拷貝。

25、觸摸屏加按鍵操作，輸入鍵盤采用電腦鍵盤排列方式排列。也可使用USB接口的PC電腦鍵盤。

26、可通過儀器USB接口與PC機進行對時。

27、平板電腦可直接控制儀器，操作界面和儀器相同。

28、電壓測量插座和電源切換開關為工業級，可在600V下使用。（普通的市電用開關為250V，在380V時為超范圍使用，存在安全隱患）

29、高安全設計。市電插座、電壓測量插座、電流輸入、電流鉗輸入之間分別隔離，耐壓4kV。

30、電能脈沖輸入保護。可在輸入高壓時，自動保護，并在儀器上顯示提示信息。在改正錯誤后，點擊界面即可復位保護。

31、5A鉗自修正功能：儀器內產生5A的電流信號加到5A鉗上，以測量鉗表的誤差。

32、采用5顆低功耗ARM芯片，全部運算能力大于1GIPS，同時計算51次諧波和全波的全部參數。

33、采用成熟的正版WINDOWS CE操作系統，穩定可靠。

參數

電壓	保證誤差范圍		25-600V
	啟動測量值		0.5V
	額定值		440V
	誤差等級		±0.05%
電流	端子	額定Ie	5A
		范圍	0.025A-12A
	鉗表	額定Ie	5A、100A、500A、1000A
		范圍	0.5%Ie—2.4Ie
	啟動電流		0.02%Ie
輸入頻率范圍			45-65Hz
頻率測量誤差			±0.01Hz
相位測量范圍			-180°- 180°
最大相位誤差			±0.1°
諧波百分比、諧波電工參數、諧波電能測量次數			2-51次
脈沖常數（注：Ie--額定電流）	低頻輸出 (三檔)	5A	3600P、36000P、360000P/kWh(kvarh、kVAh)
		其它	3600P、36000P、360000P *(5/Ie)P/kWh (kvarh、kVAh)
	內部高頻	5A	1.8x10⁹ P/kWh
		其它電流檔位	1.8x10⁹ *(5/Ie)P/kWh
最高脈沖輸入頻率			50kHz
5A端子	全波基波 kWh、P、U、I		±0.05%
	全波基波 Kvarh、Q、VA、VAh		±0.2%
	諧波 U、I、P、Q、S		±0.2%H （H=1+0.01k K=2-51）
5A鉗表	全波基波 kWh、P、U、I		±0.2%
	全波基波 Kvarh、Q、VA、VAh		±0.2%
	諧波 U、I、P、Q、S		±0.5% H （H=1+0.01k K=2-51）
	自檢電流循環輸出電流		0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A
	自檢誤差（線性和角差）		±0.1%
大電流鉗	全波基波 kWh、P、U、I		±0.5%
	全波基波 Kvarh、Q、VA、VAh		±0.5%
	諧波 U、I、P、Q、S		±1.0% H （H=1+0.01k K=2-51）
其它	變比測量		±0.5%
	電壓影響		< ±0.01%
	頻率影響		< ±0.01%
	溫度影響		< ±0.005%/℃
	24小時變差		< ±0.01%
	諧波影響		< ±0.01%
可充電電池			11.1V 3000mAh
耐壓（電壓電流測量及電源與低壓端子之間）			4.0 kV
電快速瞬變脈沖群			4.0 kV
浪涌			4.0kV（共模），2.0kV（差模）
開機穩定時間			<3分鐘
環境溫度			-25℃-+45℃
相對濕度			40%-95%
工作電源			AC 55V - 600V
功耗			< 9W
外形尺寸			275mm * 196mm * 78mm
重量			< 1.5 kg

附件
1	主機	1	臺
2	5A鉗表	3	支
3	鉗表修正環	1	個
4	優盤	1	個
5	電子脈沖線	1	根
6	電壓測試線	1	套
7	電流測試線	1	套
8	電源線	1	根
9	光電頭	1	個
10	儀器箱	1	個
11	說明書	1	份
12	出廠報告	1	份
13	附件清單	1	份
以下為選配件
A	100A鉗表
B	500A鉗表
C	1000A電流鉗
D	紅外讀表頭
E	掃描槍
