中試控股技術研究院魯工為您講解：

ZSBP-528KVA/44KV變頻串聯諧振耐壓試驗裝置

參考標準：DL/T 474.4-2018

簡易讀懂：變頻串聯諧振耐壓試驗裝置可以做什么?

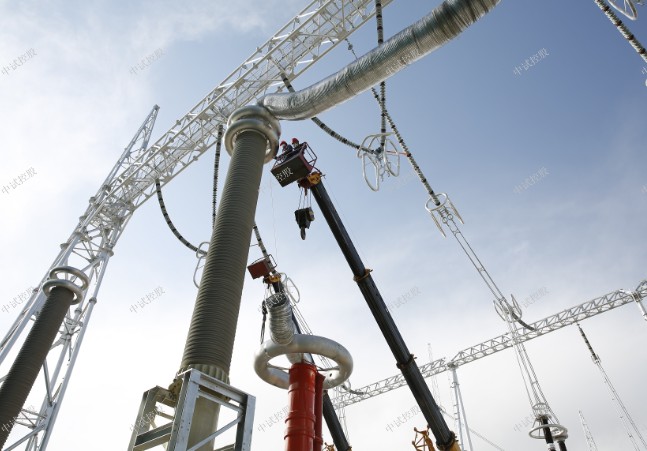

變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗.

主要針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBP-528KVA/44KV變頻串聯諧振耐壓試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

適用電壓等級：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的電壓等級規格。

如何選擇合適的變頻串聯諧振耐壓試驗裝置？
為了選對規格，請提供以下技術參數
1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級，大長度，截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

ZSBP-528KVA/44KV變頻串聯諧振耐壓試驗裝置

一、系統執行標準
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》GB7328-87                << 變壓器和電抗器的聲級測量>>
GB1094                   <<電力變壓器>>
GB/T16927.1-2-1997       <<高電壓試驗技術>>
ZBK41006-89              <<試驗變壓器>>
GB4208                   <<外殼防護等級>>
GB2900                   <<電工名詞術語>>
GB5273                   <<變壓器、高壓電器和套管的端子>>
GB191                    <<包裝儲運標志>>
GB10327              <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》
GB10229-88               <<電抗器>>
IEC358(1990)             <<耦合電容器和電容分壓器>>
IEC1000                  <<電磁兼容性>>
GB4793-1984             電子測量儀器安全要求
二、工作環境
1. 環境溫度：－250C –55 0C;
2. 相對濕度：≤90%RH;
3. 海拔高度:  ≤5000米；
三、裝置主要適用范圍
1、滿足240mm2,20kV 電纜交流耐壓試驗，長度6km，電容≤1.32uF,試驗頻率30~300Hz,試驗電壓U≤42kV。試驗時間：60分鐘
2、滿足240mm2,10kV 電纜交流耐壓試驗，長度12km，電容≤4.13uF,試驗頻率30~300Hz,試驗電壓U≤22kV。試驗時間：5分鐘
3、滿足20KV/10000KVA及以下變壓器（容量不限）的交流耐壓試驗，電容≤0.02uF,試驗頻率45~65Hz,試驗電壓U≤48kV。試驗時間：1分鐘
4、滿足10KV及以下絕緣桿，開關柜，互感器的交流耐壓試驗，電容≤0.008/uF,試驗頻率30~300Hz,試驗電壓U≤42kV。試驗時間：1分鐘
四、系統技術規范及性能
4.1 系統技術參數
1、 額定輸出電壓：       0～45kV
2、 諧振電壓波型：       正弦波，波形畸變率＜1.0%
3 、最大被試品電流；     2A    12A    24A
 4 、最大試驗容量：       528kVA
5 、輸出頻率： 30～300Hz
6 、工作時間： 滿功率輸出下，連續工作時間60min
7、 品質因素：    30～90
8 、輸入工作電源：    單相220V±5%，50Hz
9 、環境溫度：    －15℃～+40℃
10 、相對濕度：    ＜90RH%，無凝露狀況
11 、海拔高度：    ＜5000m
12 、噪聲： ≤50dB
4.2 系統的性能特點
4.2.1 充分利用我公司在電子測量技術和電磁兼容方面的優勢，完全自主開發設計和生產該套設備所有組成部分包括：變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器。
4.2.2 具備手動/自動模式、大屏幕顯示、試驗參數設置，并具有自動計時及操作提示功能。
4.2.3 具備多項保護功能，如：過壓、過流保護、放電保護、失諧保護等。
六、試驗時使用關系表
設備組合
試品 電抗器44kVA/22kV
12節 激勵變壓器輸出端選擇
滿足10kV/240mm2電纜, (試驗電壓≤22kV,試驗時間5min)長度0~1000m 使用電抗器1節 1.4kV
長度1000~2000m 使用電抗器2并聯
以此類推 1.4kV

滿足20kV/240mm2電纜, (試驗電壓≤22kV,試驗時間5min)長度0~1000m 使用電抗器2節串聯 2.8kV,長度1000~2000m 使用電抗器2串2組并聯
以此類推 2.8kV
七、主要部件的技術規范及性能
1、變頻控制電源35KW                1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量:  35KW
c) 工作電源:      交流380V、50Hz 。兩種電源都可使用
d) 輸出電壓:      0～500V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流: 70A
g) 輸出波形:正弦波,      波形畸變率:≤0.5%
h) 頻率調節范圍:  30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保   護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動試驗兩種模式。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
  O) 重   量： 28Kg
2、 勵磁變壓器17.5KVA            2臺
a) 額定容量:   17.5KVA
b) 輸入電壓:    500V
c) 輸出電壓：  1.4KV ；2.8KV；
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
  h) 重   量：    60Kg ;
3、高壓電抗器 44/22      12臺
a) 額定容量：  44KVA
b) 額定電壓：   22KV
c) 額定電流： 2A
e) 品質因素：  Q≥30
f) 結    構：  干式；
    g)  重    量：  45Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器   50/0.005 UF              1臺
a) 額定電壓：   50KV
b) 工作頻率：    30～300Hz
c) 分 壓 比：   1000：1
d) 分壓比誤差：  ≤1%,
e) 測量精度：    交流有效值1.0級
f) 介質損耗：    tgδ≤0.5% ;
g) 重    量：   10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
八、系統的基本配置
一覽表
序號 設備名稱 型號規格 單位 數量
1 變頻電源 35KW 臺 1
2 勵磁變壓器 17.5KVA 臺 2
3 高壓電抗器 44/22(22KV/2A) 臺 12
4 電容分壓器 50/0.005UF(50KV) 臺 1
5 附件箱 含測試線一套 套 1

ZSBP-528KVA/44KV變頻串聯諧振耐壓試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求而研發的設備。它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

中試控股ZSBP-528KVA/44KV變頻串聯諧振耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出ZSBP-528KVA/44KV變頻串聯諧振耐壓試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
