中試控股技術研究院魯工為您講解：三相配電變壓器線圈診斷材質分析儀

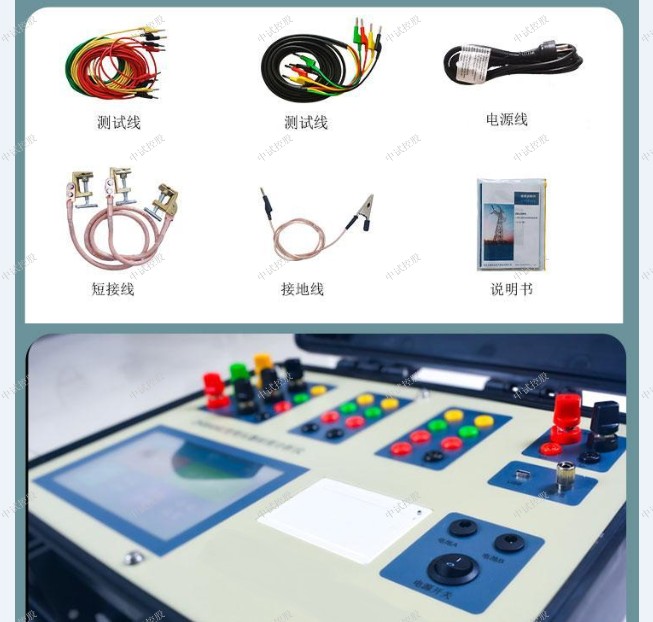

ZSCZ-8800變壓器材質分析儀

可無源、準確測量各種配電變壓器的容量

全漢字菜單及圖形操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，可適應冬夏各季。

變壓器材質分析儀：多功能測量儀器,相當于往常四種測試儀器:即變壓器材質分析儀+有源變壓器容量測試儀+變壓器特性參數測試儀+變壓器直流電阻測試儀。它可對多種變壓器的材質、容量、型式、空載電流、空載損耗、負載損耗、阻抗電壓、直流電阻等一系列工頻參數進行精密的測量。

當前配電變壓器生產中，用鋁線代替銅線作為導體材質已成為行業公開的潛規則，之所以出現這種情況，主要原因是鋁線變壓器與銅線變壓器相比能節省成本，具有較強經濟性。

容量測試
可以在液晶屏上直接觸摸相應圖片部分，也可以按動外部鍵盤對應的數字進入到相應的子菜單。
正確設置了容量參數后，再進行容量的測試功能。

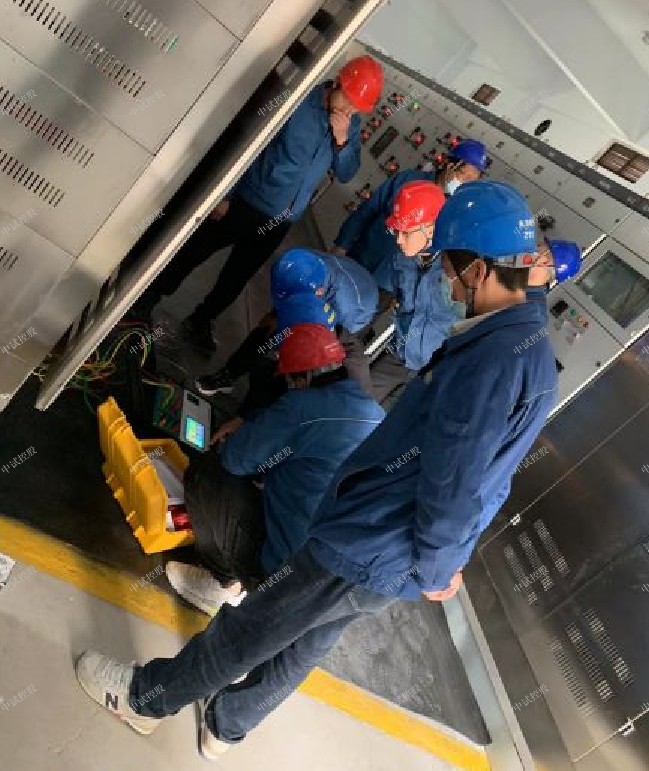

試驗第一步：按照提示的接線圖接線，對于250KVA以上的變壓器，要使用相應規格的短路線。
試驗第二步:接好試驗線后，對測試方式進行選擇，測試儀默認為對變壓器施加信號的單一容量法測試，如需進行直阻數據的綜合測試，測試方式的選擇可以用觸摸功能在彩色液晶上修改，也可以使用外部按鍵“F3”進行修改；
接線及測試方式檢查無誤既可試驗，使用觸摸功能可以在彩色液晶上的‘開始測試’按鈕區域直接點擊，使用外部按鍵時按‘確認’按鍵，‘開始測試’按鈕轉換成‘測試中..’按鈕，同時儀器發出滴滴的聲響提示正在進行測試，測試完畢自動結束。如果確認數據穩定也可以人工結束，同樣使用觸摸功能可以在彩色液晶上的‘測試中’按鈕區域直接點擊，使用外部按鍵時按‘確認’按鍵，結束測試，測試儀自動給出測試的結果。
如果采集數據出現問題，測試儀提示"采集失敗，請檢查接線！"。
試驗第三步:測試完畢出現容量測試判別結果，包括：當前測試條件下實測的短路損耗（負載損耗）數值、判定的變壓器參數下國標規定的短路損耗數值、校正到額定試驗條件下的短路損耗數值、校正后的短路損耗數值與國標參數下短路損耗值的百分數誤差。當前條件下實測阻抗電壓數值、判定的國標阻抗電壓數值、判定容量、實測容量、變壓器的實測阻抗；如果在判定容量顯示為“No type”說明實測容量值在兩相臨容量之間，無法歸檔；
如果顯示屏提示“負載損耗異常，請用有源負載測試”，則返回主菜單，使用“有源負載”項目進行測試以效驗容量測試的結果。
ZSCZ-8800變壓器材質分析儀技術指標

1、 輸入特性 有源部分：電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限（可以外接電壓互感器）。
電流測量范圍：0~100A內部全部自動切換量程（可以外接電流互感器）。
2、 準確度：
電壓、電流、頻率：±0.2%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
3、 匝比測試精度：0.5%
4、 直阻參數
I. 輸出電流：<5mA、40mA、200mA、1A、5A、10A
II. 分辨率：0.1μΩ
III. 量程： 100Ω-20KΩ   （<5mA檔）
a. 1Ω-250Ω     （40mA檔）
b. 100mΩ-50Ω    (200mA檔)
c. 5mΩ-10Ω (1A檔)
d. 1mΩ-2Ω (5A檔)
e. 0.5mΩ-0.8Ω (10A檔)
IV. 準確度：大于5毫安：2‰   小于5毫安： 5‰
5、工作溫度：－10℃~ +40℃
6、絕緣：⑴ 電壓、電流輸入端對機殼的絕緣電阻≥100M?。
          ⑵ 工作電源輸入端對外殼之間可承受工頻2KV（有效值）、歷時1分鐘試驗。
7、體積：41cm×35cm×18cm
8、重量：10Kg

首先，從原理上講，兩者作為導電材料使用，差別主要在于導電率的差異，銅線要比鋁線導電率高，銅線的電量損耗更低，同樣一根粗細的線，電阻比鋁小，輸送同樣的功率，消耗的電量就比較小，最終會導致用戶用電的質量上有所差別。
從成本上考慮，銅線與鋁線的差別還在于jiage方面，相同單位的銅線價格大約是鋁線的兩倍多。除非企業用相關技術把這個損耗控制在國家的規定范圍之內，這也是可以的，但迄今為止還未有相應的技術。此外，由于銅線的導熱性能較鋁線高，在安全方面，長時間使用的話，銅線較鋁線有優勢。
如果出現在招標項目中以鋁線代替銅線，那就存在著嚴重不誠信行為。
本分析儀集變壓器材質測試、容量測試、特性測試、直阻測試、變比測試與一身，是我公司針對這種問題專門開發的一種高精度儀器，既能輕松檢測出干式變壓器是否以鋁代銅以次充好，還能準確測試變壓器容量，可準確檢測用戶是否改、換變壓器銘牌。又能對各種變壓器的容量、負載損耗、空載損耗、阻抗電壓、空載電流等工頻參數進行準確測量。
該儀器除具有體積小、重量輕、測量準確度高、穩定性好等特性外，還采用大屏幕液晶顯示窗口、圖形式菜單操作并配有漢字提示，集多參數于一屏的顯示界面，人機對話界面友好，操作簡便、易學等優點,大大提高了工作效率，是各級電力用戶、質監部門的shou選產品。
變壓器的制作原理及應用和參數解析
變壓器是變換交流電壓、電流和阻抗的器件，當初級線圈中通有交流電流時，鐵芯(或磁芯)中便產生交流磁通，使次級線圈中感應出電壓(或電流)。變壓器由鐵芯(或磁芯)和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈，其余的繞組叫次級線圈
一、變壓器的制作原理：
在發電機中，不管是線圈運動通過磁場或磁場運動通過固定線圈，均能在線圈中感應電勢，此兩種情況，磁通的值均不變，但與線圈相交鏈的磁通數量卻有變動，這是互感應的原理。變壓器就是一種利用電磁互感應，變換電壓，電流和阻抗的器件。
二、分類
按冷卻方式分類：干式(自冷)變壓器、油浸(自冷)變壓器、氟化物(蒸發冷卻)變壓器。　　按防潮方式分類：開放式變壓器、灌封式變壓器、密封式變壓器。
按鐵芯或線圈結構分類：芯式變壓器(插片鐵芯、C型鐵芯、鐵氧體鐵芯)、殼式變壓器(插片鐵芯、C型鐵芯、鐵氧體鐵芯)、環型變壓器、金屬箔變壓器。
按電源相數分類：單相變壓器、三相變壓器、多相變壓器。
按用途分類：電源變壓器、調壓變壓器、音頻變壓器、中頻變壓器、高頻變壓器、脈沖變壓器。

ZSCZ-8800變壓器材質分析儀對多種變壓器材質、容量、型 式、空載電流、空載損耗、負載損耗、阻抗電壓、直流電阻等參數測量

ZSCZ-8800變壓器材質分析儀可以盲測10KV配電變壓器的容量及35KV、110KV、220KV的變壓器容量

-

ZSCZ-8800變壓器材質分析儀變壓器材質分析儀+容量儀+變壓器特性參數儀+直阻儀一體機

其他試驗尤其是高壓絕緣試驗應在絕緣油試驗合格的基礎上進行

二、繞組直流電阻

①測量應在各分接頭的所有位置進行。

②1.6MVA以上變壓器：相間差值應小于三相平均值的2%，線間差值應小于三相平均值的1%；1.6MVA及以下變壓器：相間差值應小于三相平均值的4%，線間差值應小于三相平均值的2%。

③與同溫下出廠實測值比較，變化不應大于2%。

③變壓器的直流電阻，與同溫下產品出廠實測數值比較，相應變化不應大于2％；不同溫度下電阻值按照公式換算。R2=R1×（T+t2）/（T+t1） T=235（銅導線）或225（鋁導線）；

④由于變壓器結構等原因，差值超過②規定時，可只按③進行比較，但應說明原因。

三、檢查所有分接頭的變壓比

與銘牌數據比較無明顯差別，且應符合變壓比的規律。注：“無明顯差別”可按如下考慮：1.電壓等級在35kV以下，電壓比小于3的變壓器電壓比允許偏差為±1％；2.其他所有變壓器額定分接下電壓比允許偏差為±0.5％；其他分接的電壓比應在變壓器阻抗電壓值（％）的1/10以內，但不得超過±1％

四、檢查三相變壓器的接線組別

必須與設計要求及銘牌上的標記和外殼上的符號相符。

五、測量與鐵芯絕緣的各緊固件及鐵芯絕緣電阻

1. 進行器身檢修的變壓器，應測量可接觸到的穿芯螺栓，軛鐵夾件及綁扎鋼帶對鐵軛、鐵芯油箱及繞組。壓環的絕緣電阻。當軛鐵梁及穿芯螺栓一端與鐵芯連接時，應將連接片斷開后進行試驗；

2. 不進行器身檢查的變壓器或進行器身檢查的變壓器，所有安裝工作結束后應進行鐵芯及夾件（有外引接地線的）的絕緣電阻測量；

3. 鐵芯必須為一點接地；對變壓器上有的鐵芯接地線引線套管時，應在注油前測量其對外殼的絕緣電阻；

4. 采用2500V兆歐表測量，持續時間為1min，應無閃絡及擊穿現象。

六、高、低壓繞組連同套管絕緣電阻

①絕緣電阻值不應低于出廠試驗值的70%。

②當測量溫度與出廠試驗時溫度不同時，換算公式:R2= R1×1.5(t1-t2)/10,式中R1、R2分別是溫度t1、t2時的絕緣電阻。

七、繞組連同套管交流耐壓試驗

容量為8000 kVA以下、繞組額定電壓自110 kV以下的變壓器，線端試驗應按照下表進行交流耐壓試驗：

問：應用串并聯諧振原理進行交流耐壓試驗方法有哪些?

答：對于長電纜線路、電容器、大型發電機和變壓器等電容量較大的被試品的交流耐壓試驗，需要較大容量的試驗設備和電源，現場往往難以辦到。在此情況下，可根據具體情況，分別采用串聯、并聯諧振或串并聯諧振（也稱串并聯補償）的方法解決試驗設備容量不足的問題。

（1)串聯諧振(電壓諧振)法。當試驗變壓器的額定電壓不能滿足所需試驗電壓，但電流能滿足被試品試驗電流的情況下，可用串聯諧振的方法來解決試驗電壓的不足。

（2)并聯諧振(電流諧振）法。當試驗變壓器的額定電壓能滿足試驗電壓的要求，但電流達不到被試品所需的試驗電流時，可采用并聯諧振對電流加以補償，以解決試驗電源容量不足的問題。

（3）串并聯諧振法。除了以上的串聯、并聯諧振外，當試驗變壓器的額定電壓和額定電流都不能滿足試驗要求時，可同時運用串、并聯諧振線路，也稱為串并聯補償法。

問：電壓諧振發生的條件是什么?電流諧振發生的條件是什么?

答：由電感線圈（可用電感L串電阻R模擬）和電容元件（電容量為C）串聯組成的電路中，當感抗等于容抗時會產生電壓諧振，深入分析如下：

（1)當L、C一定時，電源的頻率f恰好等于電路的固有振蕩頻率，即f=1/（2π√LC)。

（2)當電源頻率一定時，調整電感量L，使L=1/[(2πf)2C]。

（3)當電源頻率一定時，調整電容量C，使C=1/[(2πf)2L]。在電感線圈（可用電感L串電阻R模擬)和電容元件（電容量為C)并聯組成的電路中，滿足下列條件之一，就會發生電流諧振。

（1)電源頻率f=1/2π√1/LC-R/L

（2）調整電容量，使C=L/[R2+(2πfL)2]

（3)當2πfCR≤1時，調節電感L也可能產生電流諧振。

問：變壓器的串聯諧振耐壓試驗的方法有哪些?

答：變壓器常見的串聯諧振耐壓試驗方法有兩種：

（1)調感式串聯諧振耐壓試驗。在高壓回路中串聯一個可以調節的電感L，當調節電抗器使wL1/WCx= 時，電抗上的壓降在數值上等于電容上的壓降，回路達到諧振狀態，被試品上產生工頻高壓。

（2)變頻串聯諧振耐壓試驗。在試驗電源處接入變頻裝置，可以調節電源頻率在30一300Hz內變化，當調節變頻柜輸出電壓頻率達到諧振條件，即f=1/（2π√LC)時，被試品上產生諧振高電壓。如果同時進行電抗器的組合和電容量的調節，試驗頻率可以控制在45~65FHz頻率范圍內，大部分可以控制在49~51Hz頻率范圍內。因為調節設備達到諾振點比較方便，所以目前現場較常用。
