        新建高壓輸電線路在投入運行之前，除了檢查線路絕緣情況、核對相位外，還應測量各種工頻參數值，作為計算系統短路電流、繼電保護整定、推算潮流分布和選擇合理運行方式等工作的實際依據。一般應測的參數有直流電阻R、正序阻抗Z1、零序阻抗Z0、正序電容C1和零序電容C0、相間電容C12 。
        對于同桿架設的多回路或距離較近、平行段較長的線路、還需測量耦合電容Cm和互感阻抗Zm。
        中試控股集團自主研發生產的ZSXL-Y 輸電線路異頻參數測試系統，行業首創異頻法，儀器能夠準確測量各種高壓輸電線線路(架空、電纜、架空電纜混合、同桿多回架設的工頻參數（正序電容、零序電容、正序阻抗、零序阻抗、互感和耦合電容、相間電容等）。
       ZSXL-Y 輸電線路異頻參數測試系統滿足《110千伏及以上送變電基本建設工程啟動驗收規程》、DL/T559-94《220-500kV電網繼電保護裝置運行整定規程》、《GB50150-2006》的規定要求。

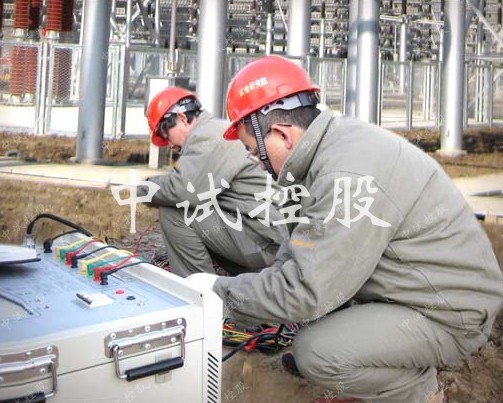

圖2、110kV變電站輸電線路參數測試

根據上級要求，對本公司所有變電站進行輸電線路工頻參數檢測，承接本次輸電線路工頻參數檢測項目的是中試控股集團，攜ZSXL-Y 輸電線路異頻參數測試系統中試控股集團生產的及相關配套設備，來到供電公司駱李110kV變電站。

        依客戶要求，分別進行了工頻參數的正序電容、零序電容、正序阻抗、零序阻抗、互感和耦合電容、相間電容等參數檢測。
        整個110kV輸電線路參數測試全過程，及110kV輸電線路參數測試技術報告，客戶非常滿意，對于異頻法線路工頻參數測試技術，客戶技術負責人盧工大加贊賞，他從事高壓電氣試驗20多年，認為ZSXL-Y 輸電線路異頻參數測試系統的異頻法線路工頻參數測試技術專業、精度高、操作簡便，特別自動運算，直接顯示測試結果，省去復雜的計算。

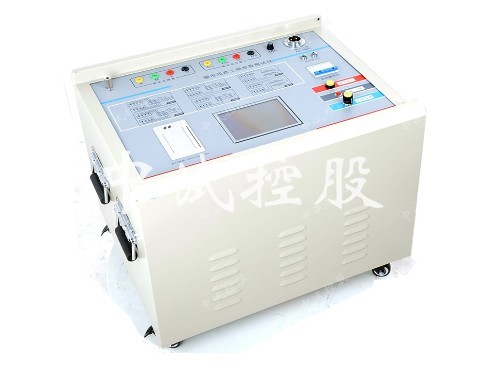

圖3、110kV變電站輸電線路參數測試設備

        ZSXL-Y 輸電線路異頻參數測試系統采用一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。以上文章是看中試控股集團如何在110kV輸電線路試驗現場大展身手！全部內容，感謝閱讀。
