750kV級電容式電壓互感器現場檢定系統

1.測量繞組的絕緣電阻

測量時，中試控股一次繞組用2500V兆歐表，二次繞組用1000V或2500V兆歐表，非被測繞組及外殼應接地。在吊芯時用2500V兆歐表測鐵芯夾緊螺栓(可接觸到的)絕緣電阻。

2測量繞組的tgδ對(20kv及以上)

對于35kV及以上電壓互感器一次繞組(帶套管)的tgδ的測量可靈敏地發現絕緣缺陷。由于其絕緣方式不同，可分為全絕緣和分級式兩種，故測量方法和接線也不同。對一般的全絕緣電壓互感器可用西林電橋(反接法)或M型試驗器測試(一次繞組短接，二次繞組短接接地)。中試控股對于分級式的電壓互感器(如串級式電壓互感器)建議采用“末端屏蔽法”。其接線如圖5—1所示。這種方法只能測量下鐵芯柱上一次繞組對二、三次繞組的tgδ(這是容易受潮的部位)，圖中的并聯電阻R是為了使電橋達到平衡(一般取3184Ω)，計算ka時應考慮并聯的影響。同時，除了測繞組外，還應測絕緣支架的tgδ(此時法蘭底座絕緣墊絕緣必須良好)。

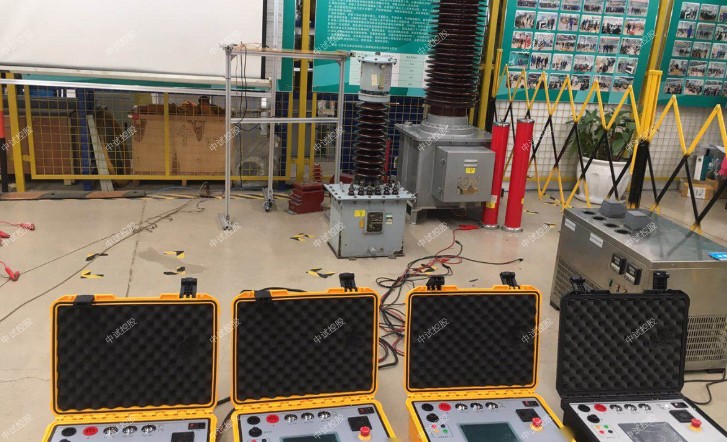

ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）750kV級電容式電壓互感器現場檢定系統
概述
對GIS 電磁式(PT)與電容式電壓互感器(CVT)進行誤差校驗時，測試接線復雜，所需的設備種類繁多，而且設備都很笨重，現場搬運非常困難。電磁式與電容式電壓互感器現場測試儀(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單臺設備即可滿足現場電磁式與電容式電壓互感器誤差的測量?？梢愿采w6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 變比的電力電磁式與電容式電壓互感器的測量。儀器在設計時引入了一些新的思想，采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。儀器采用WINCE系統，人性化彩色觸摸屏操作，人機界面直觀、方便。

三、主要特點
1. 無需升壓源、標準互感器、負荷箱，采用了電壓互感器負荷曲線外推法原理，單臺儀器即可實現現場測試GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）的20%、50%、80%、100%、120%的滿載和輕載負荷下的比差和角差。測試結果完全滿足國家互感器檢定規程。
2. 單臺測試儀即可完成對GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）誤差（比差、角差）的測量。同時可以測量CVT的電容分壓比、分壓電容、中間PT變比、中間電壓、直流電阻等。
3．具有極性、變比、接線檢查功能。
4. 一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全。
5. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀具有測試速度快、處理信息量多和存儲容量大（可存儲百萬條數據）的特點。內存為16G,可以存儲百萬組數據。
6. 測試儀采用了變頻技術、數字化處理，現場抗干擾能力強。
7. 測試過程最大電壓不超過4KV，并采取各種保護措施，確保人身安全及設備安全、可靠。
8. 測試過程操作簡單。
9. 750kV級電容式電壓互感器現場檢定系統儀器采用WINCE系統，人性化彩色觸摸屏操作，同時也可使用鼠標操作儀器，人機界面直觀、方便。
10. 儀器具備雙USB通訊口，中試控股可將儀器內部數據導入U盤極大的方便現場數據管理。同時也可使用鼠標操作儀器。
11. 儀器內附接線圖，簡單、直觀，現場使用對照接線即可保證一次性正確完成測試接線，減少準備工作時間。

四、技術參數
1.  環境條件：
溫度：（5~40）?C   相對濕度：<80%（25?C）
海撥高度：<4500m    電源頻率：50?0.5Hz
2.  被測電壓互感器類型：GIS電磁式(PT)、電容式電壓互感器(CVT)
3．誤差測量準確度：0.05%
4．分壓比測量準確度：0.5%
5．分壓電容測量準確度：2%
6. 直流電阻測量準確度：0-0.1Ω  3%
                       0.1-50   1%
7. 內部標準電壓互感器部分：
a、變比范圍：
6KV/100V、      6KV/ /100V/
10KV/100V、   10KV/ /100V/
35KV/100V、   35KV/ /100V/
110KV/100V、   110KV / /100V/
220KV/100V、   220KV/ /100V /
b、準確度等級：    0.02%
8. 校驗儀檢定部分：
電壓范圍：0-100V （百分表誤差0.5%）
比差：0.001%-3%  （100V）
               角差：0.00′-50′（100V）
               誤差： ?X=?(2%×X+2%×Y?2個字)
                     ?Y=?(2%×X+2%×Y?2個字)
               導納：0.1mS-99.9mS
               誤差： ?X=?(2%×X+2%×Y?2個字)
                    ?Y=?(2%×X+2%×Y?2個字)

9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0

檢定
如需要對本ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀750kV級電容式電壓互感器現場檢定系統進行精度檢定，請依照本說明進行，以保證準確性及儀器安全。
檢定儀器內部校驗儀單元及內部標準電壓互感器為本中試控股750kV級電容式電壓互感器現場檢定系統的基本檢定方法。
本ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀的測試方法是建立在電壓互感器測差法（國家計量檢定規程《電力互感器》的規定）基礎之上。而互感器校驗儀和標準電壓互感器是測差法的核心儀器，保證互感器校驗儀和標準電壓互感器的精度就保證了整體誤差測試的精度。

簡易故障排除
1.開機不顯示，檢查電源，以及保險絲。
2.觸摸失效，插入USB鼠標進行操作。
3. 開機不能加載測試程序，或者出現死機現象，請重新開機。

裝箱清單
主機：      1臺
測試線：    黑色耐磨護套四芯線航空插頭1根（儀器專用）
黑色耐磨護套兩芯線航空插頭1根（儀器專用）
            紅色高壓線1根
            黑色高壓線2根
            透明接地銅線1根
            電源線      1根
測試夾：    紅黑各4個
保險管：    220V 5A三個

對三相五柱電壓互感器可分別在三相加壓做單相空載試驗。

7對電容式電壓互感器試驗項目有所不同

(1)測量中間變壓器和電容分壓器的絕緣電阻和極間絕緣電阻。

(2)測量中間變壓器和電容分壓器的tgδ及電容值(僅指電容分壓器)，測量接線如圖5—3所示，對分壓電容器要分別測C1和C2。

(3)對電容分壓器進行局部放電試驗和交流耐壓試驗(必要時)
