電容式電壓互感器誤差校驗裝置

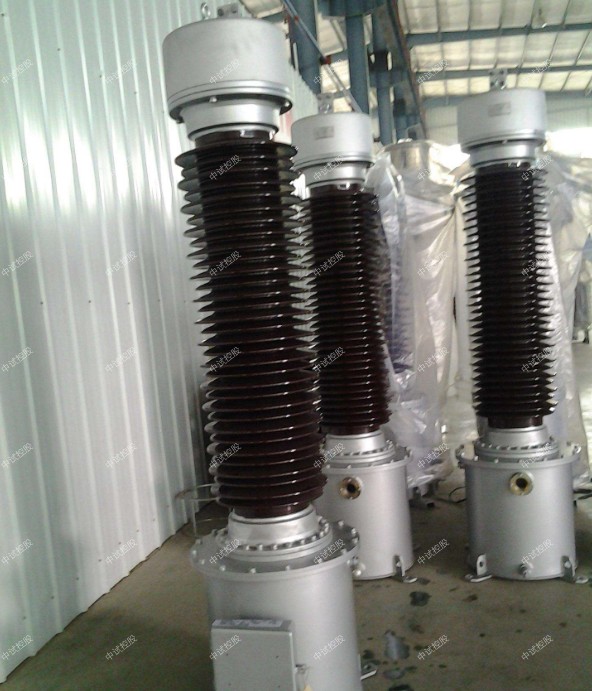

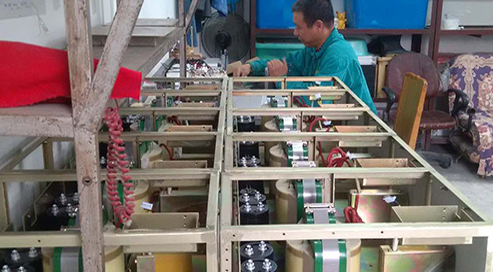

電力系統中運行著大量的220kV及以上的電容式電壓互感器(以下簡稱CVT),中試控股它用于電壓與功率測量、繼電保護和載波通信。國外500kV CVT由三節主電容、一節分電容和一只中間變壓器組成。CVT依其安裝位置不同,可分為線路、母線和變壓器出口幾種,對不同的CVT,可分別采用QS1電橋正接線、反接線和利用感應電壓法測量其介質損耗因數。

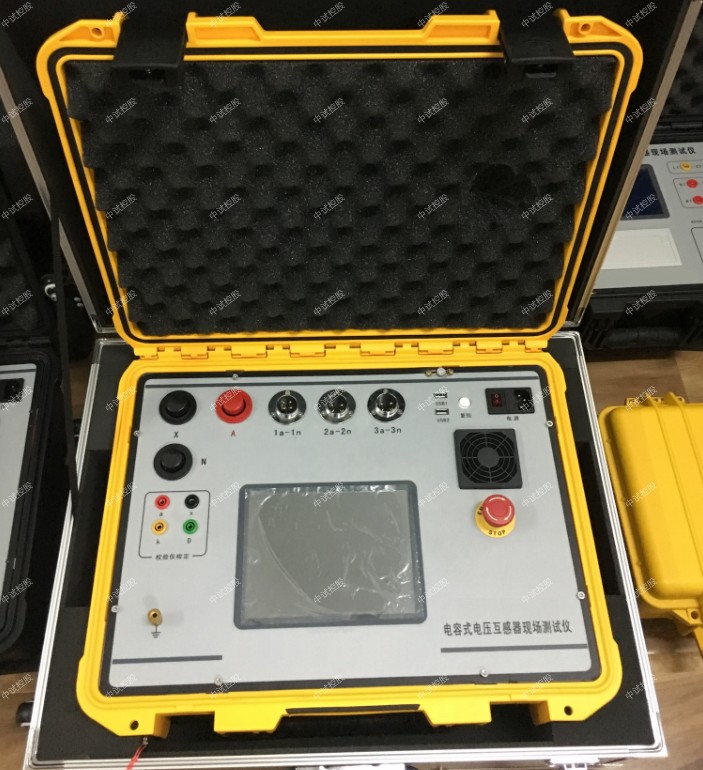

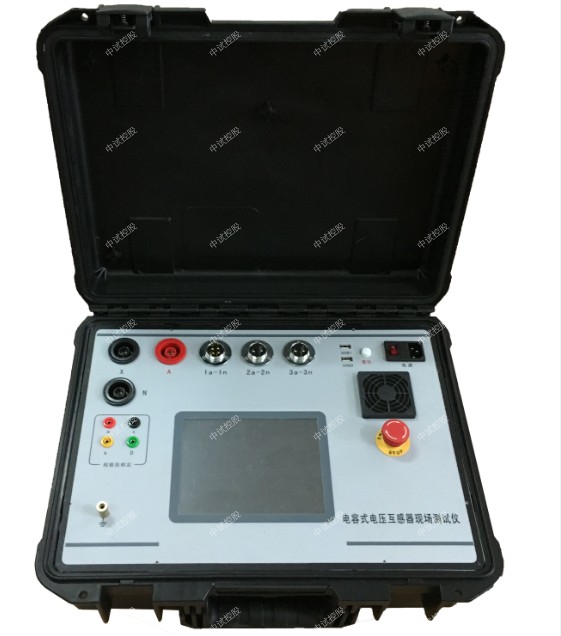

ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀(校驗儀)、電容式電壓互感器誤差校驗裝置
概述
對GIS 電磁式(PT)與電容式電壓互感器(CVT)進行誤差校驗時,測試接線復雜,中試控股所需的設備種類繁多,而且設備都很笨重,現場搬運非常困難。電磁式與電容式電壓互感器現場測試儀(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差,單臺設備即可滿足現場電磁式與電容式電壓互感器誤差的測量。可以覆蓋6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 變比的電力電磁式與電容式電壓互感器的測量。儀器在設計時引入了一些新的思想,采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。儀器采用WINCE系統,人性化彩色觸摸屏操作,人機界面直觀、方便。
三、ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀(校驗儀)、電容式電壓互感器誤差校驗裝置
特點
1. 無需升壓源、標準互感器、負荷箱,采用了電壓互感器負荷曲線外推法原理,單臺儀器即可實現現場測試GIS 電磁式電壓互感器(PT)和電容式電壓互感器(CVT)的20%、50%、80%、100%、120%的滿載和輕載負荷下的比差和角差。測試結果完全滿足互感器檢定規程。
2. 中試控股單臺測試儀即可完成對GIS 電磁式電壓互感器(PT)和電容式電壓互感器(CVT)誤差(比差、角差)的測量。同時可以測量CVT的電容分壓比、分壓電容、中間PT變比、中間電壓、直流電阻等。
3.具有極性、變比、接線檢查功能。
4. 一次接線完成全部測試,提高工作效率,避免操作失誤對人身及儀器的損傷,確保安全。
5. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀具有測試速度快、處理信息量多和存儲容量大(可存儲百萬條數據)的特點。內存為16G,可以存儲百萬組數據。
6. 測試儀采用了變頻技術、數字化處理,現場抗干擾能力強。
7. 測試過程大電壓不超過4KV,并采取各種保護措施,確保人身安全及設備安全、可靠。
8. 測試過程操作簡單。
9. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀(校驗儀)、電容式電壓互感器誤差校驗裝置儀器采用WINCE系統,人性化彩色觸摸屏操作,同時也可使用鼠標操作儀器,人機界面直觀、方便。
10. 中試控股儀器具備雙USB通訊口,可將儀器內部數據導入U盤極大的方便現場數據管理。同時也可使用鼠標操作儀器。
11. 儀器內附接線圖,簡單、直觀,現場使用對照接線即可保證一次性正確完成測試接線,減少準備工作時間。
四、技術參數
1. 環境條件:
溫度:(5~40)?C 相對濕度:<80%(25?C)
海撥高度:<4500m 電源頻率:50?0.5Hz
2. 被測電壓互感器類型:GIS電磁式(PT)、電容式電壓互感器(CVT)
3.誤差測量準確度:0.05%
4.分壓比測量準確度:0.5%
5.分壓電容測量準確度:2%
6. 直流電阻測量準確度:0-0.1Ω 3%
0.1-50 1%
7. 內部標準電壓互感器部分:
a、變比范圍:
6KV/100V、 6KV/ /100V/
10KV/100V、 10KV/ /100V/
35KV/100V、 35KV/ /100V/
110KV/100V、 110KV / /100V/
220KV/100V、 220KV/ /100V /
b、準確度等級: 0.02%
8. 校驗儀檢定部分:
電壓范圍:0-100V (百分表誤差0.5%)
比差:0.001%-3% (100V)
角差:0.00′-50′(100V)
誤差: ?X=?(2%×X+2%×Y?2個字)
?Y=?(2%×X+2%×Y?2個字)
導納:0.1mS-99.9mS
誤差: ?X=?(2%×X+2%×Y?2個字)
?Y=?(2%×X+2%×Y?2個字)
9.外形尺寸(mm):496*394*185 mm
10.重量(Kg):14.0
檢定
如需要對本ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀(校驗儀)、電容式電壓互感器誤差校驗裝置進行精度檢定,請依照本說明進行,以保證準確性及儀器安全。
檢定儀器內部校驗儀單元及內部標準電壓互感器為本儀器的基本檢定方法。
本中試控股ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀(校驗儀)、電容式電壓互感器誤差校驗裝置是建立在電壓互感器測差法(計量檢定規程《電力互感器》的規定)基礎之上。而互感器校驗儀和標準電壓互感器是測差法的核心儀器,保證互感器校驗儀和標準電壓互感器的精度就保證了整體誤差測試的精度。
簡易故障排除
1.開機不顯示,檢查電源,以及保險絲。
2.觸摸失效,插入USB鼠標進行操作。
3. 開機不能加載測試程序,或者出現死機現象,請重新開機。
裝箱清單
主機: 1臺
測試線: 黑色耐磨護套四芯線航空插頭1根(儀器專用)
黑色耐磨護套兩芯線航空插頭1根(儀器專用)
紅色高壓線1根
黑色高壓線2根
透明接地銅線1根
電源線 1根
測試夾: 紅黑各4個
保險管: 220V 5A三個
(1)母線和變壓器出口CVT。可采用正接線測量。中試控股由于該CVT和MOA或MOA、變壓器相連,不拆高壓引線,只拆除變壓器中性點接地引線,MOA及變壓器均可承受施加于CVT上的10kV交流試驗電壓。流經MOA及變壓器的電流由試驗電源提供,不流過電橋本體,故并聯的變壓器,MOA不會對測量產生影響,而強烈的干擾電流又大部分被試驗變壓器旁路掉,因此可得到滿意的結果。
測量C1的介質損耗因數時,測量線CX接在C1末端,由于C1首端及C4末端接地,則對于測點來講,C1與C2、C3、C4的串聯值是并聯的關系。為避免C2、C3、C4對 C1的測量結果造成影響,則應將QS1電橋的屏蔽極接于C2末端,這樣C2兩端電位基本相等,C2中無電流流過,C3、C4中的電流直接由電源通過屏蔽極提供,不流經電橋本體,因而不會對測量C1的介質損耗因數造成影響。表2-72列出了對某條500kV線路CVT的測量結果。
表2-72 某500kV線路CVT測量結果
項目
A相
B相
C相
C(pF)
tgδ(%)
C(pF)
tgδ(%)
C(pF)
tgδ(%)
全停拆引線
19337
0.1
19385
0.1
19200
0.1
不拆引線
18907
0.1
19001
0.1
18978
0.1
中試控股應當指出,采用QS1電橋反接線測量,由于抗干擾能力較差,所以必須采用電源倒相的方法,其2、3、4節仍應用正接線測量。在個別感應電壓過強的CVT上采用感應電壓法更適合,其測量接線,可參考圖2-91。
對于220kV及以上的CVT有的單位將C2底部接地(C1上部已接地)采用QS1電橋反接線法,在C1與C2連接處加壓進行測量,先測出C1與C2并聯的tgδC1+C2,再按正接線法測量C2和tgδ2,根據下述基本公式計算C1和tgδ1
C1=CX-C2
tgδ1=(CX tgδC1+C2-C2 tgδ2)/C1
下節C3的測量可根據A端子的引出與否采用反接線或自激法測量,上節引線不拆對C2、C3的測量沒有影響。表2-73列出一組測量結果,供參考。
表2-73 TYD—330/T3—0.005型電壓互感器實測結果
相別
A
B
C
備注
C1+C2(pF)
tgδC1+C2 (%)
30141
0.1
29876
0.1
30282
0.1
不拆引線,反接線
C2(pF)
tgδ2 (%)
15173
0.1
14913
0.1
15191
0.1
正接線
C1(pF)
tgδ1 (%)
14968
0.1
14963
0.1
15091
0.1
計算值
C1(pF)
tgδ1 (%)
15218
0.1
15312
0.1
15229
0.1
實測值、拆引線、正接線
