高壓電纜識別方向儀

“帶電電纜識別儀”是中試控股識別帶電電纜的專用儀器，該中試控股帶電電纜識別儀在電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜，該帶電電纜識別儀具有判別電纜準確（方向及幅度的雙重判別）中試控股、快速、操作簡單、應用范圍廣等特點。

帶電電纜識別儀的實際作用

高壓電纜識別方向儀同時滿足不帶電識別儀的所有功能，組成部分由信號發生器和接收識別鉗及指示表三部分組成，用接收識別鉗信號檢測器時其它電纜線上檢測到的信號則要小很多且方向相反，通過電表指示幅度及方向，很容易判定被測電纜，該帶電電纜識別儀由于有了方向及大小的雙重判別使得該電纜識別儀的識別準確率達到了100%。該帶電電纜識別儀是一種輕小型、緊湊型、便攜式儀器。適用于各種類型的高低壓動力電纜。

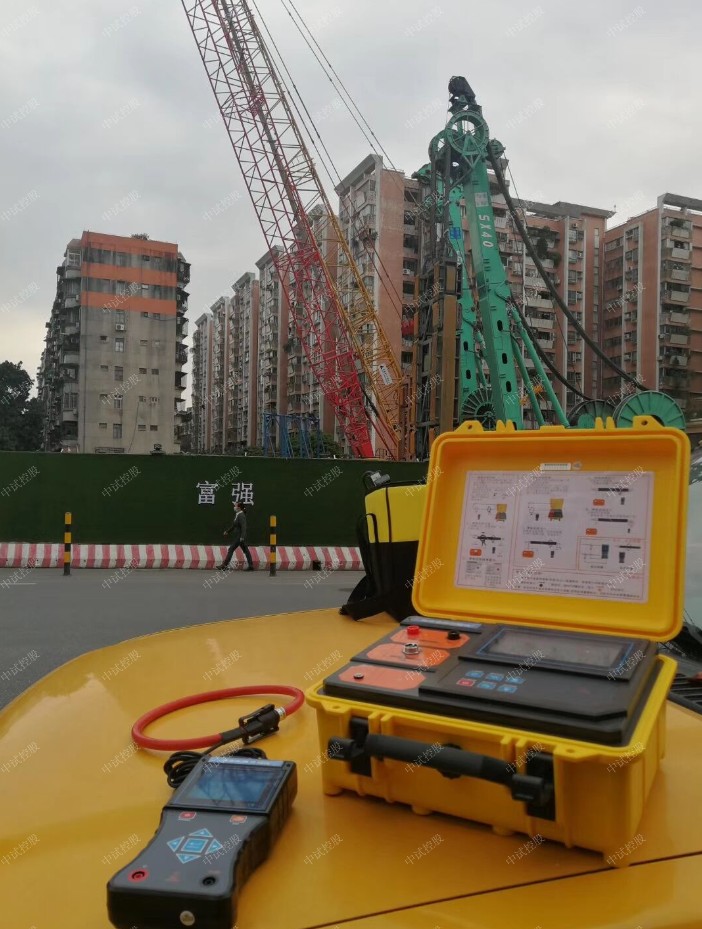

ZSCI-9500多功能電纜識別儀是中試控股為電力電纜和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。中試控股本產品只適用于已停電的電纜的現場識別，嚴禁將電纜識別儀接入正在運行的電力電纜！本儀表由發射機，接收機，柔性電流鉗等組成。

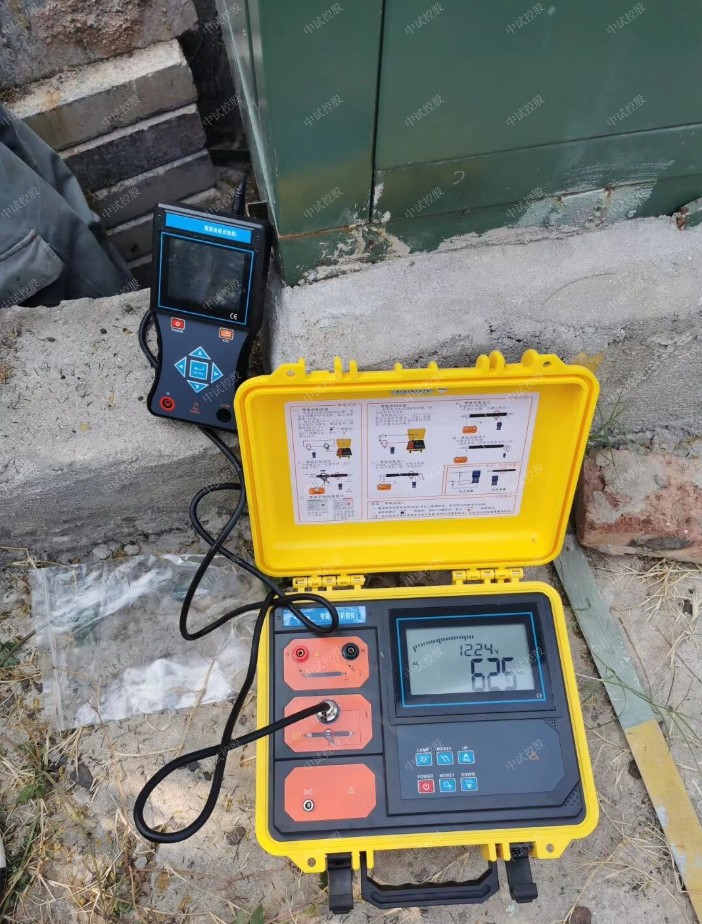

ZSCI-9500多功能電纜識別儀發射機采用脈沖電流原理，給電纜線芯注入脈沖電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因電流有方向性，所以檢測也具有方向性。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。

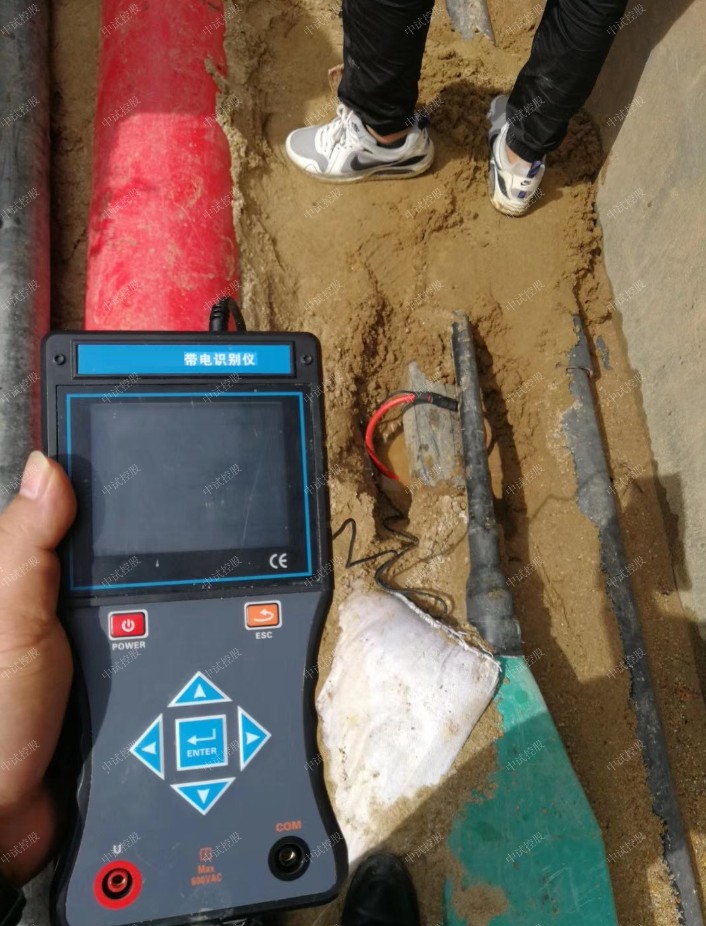

接收機為手持設備，3.5寸彩色液晶屏，動態顯示當前相關信息。內置高速微處理器，能實時自動檢測識別目標電纜；附帶交流電壓檢測功能，量程AC 0.01V～600V(50Hz/60Hz)。

柔性電流鉗為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。

特別提示：根據本儀器的設計原理，電纜識別儀僅限于目標電纜為停電的電纜。請您在使用前確認目標電纜屬于該范圍。識別時，需要同時使用本儀器的發射機和手持接收機。

2．ZSCI-9500多功能電纜識別儀發射機規格

功    能：產生電流脈沖信號；顯示剩余電池電壓
電    源：DC 12.6V大容量可充鋰電池，DC充電接口，充滿電連續工作約8小時
顯示模式：超大LCD顯示剩余電池電壓，白色背光
脈沖電壓：500V
脈沖電流：最大30A（取決于回路電阻的大?。?/span>
脈沖頻率：40次/分鐘
脈沖寬度：2ms
測試線長：3米，帶鱷魚夾，紅黑各1條
工作溫度：-25～60℃
存儲條件：-20℃~50℃，≤95％RH, 無結露
尺    寸：320mm×275mm×145mm
儀表質量：2.5kg
電池電量：當電池電壓低于9.5V時，提醒給電池充電
抗    壓：發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力

3．高壓電纜識別方向儀接收機規格
功    能：檢測電流脈沖信號；測量交流電壓
電    源：DC 7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約8小時
額定電流：約180mA max
顯示模式：3.5寸真彩液晶屏顯示，動態顯示信號強度
儀表尺寸：主機：長寬厚207mm×101mm×45mm
柔性電流鉗：線徑約12.5mm
線圈內徑：φ200mm
線    長：柔性線圈引線長度：2m
電壓測試表筆線長：1m (紅黑各1條)
檢測范圍：線圈可檢測回路電阻為0Ω～2kΩ的脈沖信號
電壓量程：AC 0.01V～600V(50Hz/60Hz)
電壓精度：±1%±1dgt
檢測速率：約1秒/次
增益調節：5級，按左右箭頭鍵調節信號放大倍數
液晶亮度：按上下箭頭鍵可以調節LCD背光亮度
自動關機：開機約15分鐘后，儀表自動關機，以降低電池消耗
電池電壓：當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電
工作溫濕度：-10℃～40℃；80%Rh以下
存放溫濕度：-10℃～60℃；70%Rh以下
儀表質量：主機370g(帶電池)
電流鉗：172g
絕    緣：中試控股儀表線路與護套外殼之間≥100MΩ

　高壓電纜識別方向儀作用是帶電識別。

　　在識別點，用接收卡鉗B對各條電纜進行識別。在進行識別時，一定要將接收卡鉗上的箭頭始終指向電纜的終端方向，逐條電纜進行卡測。在被識別電纜上，接收機電流表頭指針一定是向右偏轉，同時聲光報警提示。而在其余電纜上，接收機電流表頭指針一定是向左偏轉，沒有聲光報警提示。接收機電流表頭指針向右偏轉，同時聲光報警提示的，就是要尋找和識別的那條電纜。

帶電電纜識別儀的實際作用

　　中試控股帶電電纜識別儀

　　主要用于現場多條電纜的準確識別，以克服施工現場經常發生的因試扎錯誤或鋸錯電纜所造成的重大停電事故或人身安全事故，大大提高施工、維修效率，是普通電纜識別儀的升級換代產品。本產品可交直流兩用工作更方便現場使用。

　　帶電電纜識別儀特征是：

　　1、識別準確無誤

　　2、大識別鉗口適合各種電纜

　　3、操作極為簡單

　　4、指示清楚直觀

　　5、主、輔件便攜、美觀、手感好

　　6、整機工作可靠不怕短路

　　7、電源輸出頻率可調

　　8、中試控股接收機靈敏度可調 帶電電纜識別儀主要用于現場多條百電纜的準確識度別，以克服施工現場經常發生的因試扎錯誤或鋸錯電纜所造成的問重大停電事故或人答身安全事故，大大提高施工、維修效率，是普通內電纜識別儀的升級換代產品?？山恢绷鲀捎霉ぷ鞲莘奖悻F場使用!
