承試承修承裝設備|精講

變壓器變比測試儀的工作原理

預防性試驗規程規定變壓器不管是在投入使用前還是已使用中一定要進行變壓器匝數比或電壓比測試，這項測量可以準確了解變壓器是否存在缺陷以及維修必要，對電力安全具有重要的意義。使用變壓器變比測試儀能快速的完成這一項試驗。

變壓器變比測試儀測試量程寬，最高可達10000，測試速度快，中試控股3秒鐘完成單相測試。高性能的變壓器變比測試儀工作原理是怎么樣呢？

中試控股變壓器變比測試儀采用雙電壓表法、變壓比電橋法等，其中變壓比電橋法是現場試驗中常用的方法，其主要具有以下優點:

1、不受電源穩定程度的限制;

2、準確度和靈敏度高;

3、誤差可以直讀:試驗電壓可以調節，比較安全。

承試承修承裝設備在電力變壓器的變壓比試驗中，還可以同步完成連續組別的試驗，而結線組別相同則是變壓器并聯運行的基本條件之一，所以.判斷電力變壓器的結線組別也是高壓試驗中不可缺少的一項。

常用的試驗方法有:交流電壓表法、相位表法、變壓比電橋法、直流感應法、組別表法等。組別表是一種常見的試驗電力變壓器組別、相序、極性的專用儀表，該表具有使用簡便、反映直觀、指示正確等優點。

承裝承修承試三級設備(10KV-110KV)：各省區的承裝承修承試是一致的。取得三級證的，可以從事110千伏以下電壓等級電力設施的安裝、維修或者試驗活動。

一、高壓發生設備

1、直流高壓發生器ZSZGF-120kV/2mA

直流高壓發生器ZSZGF-200kV/3mA

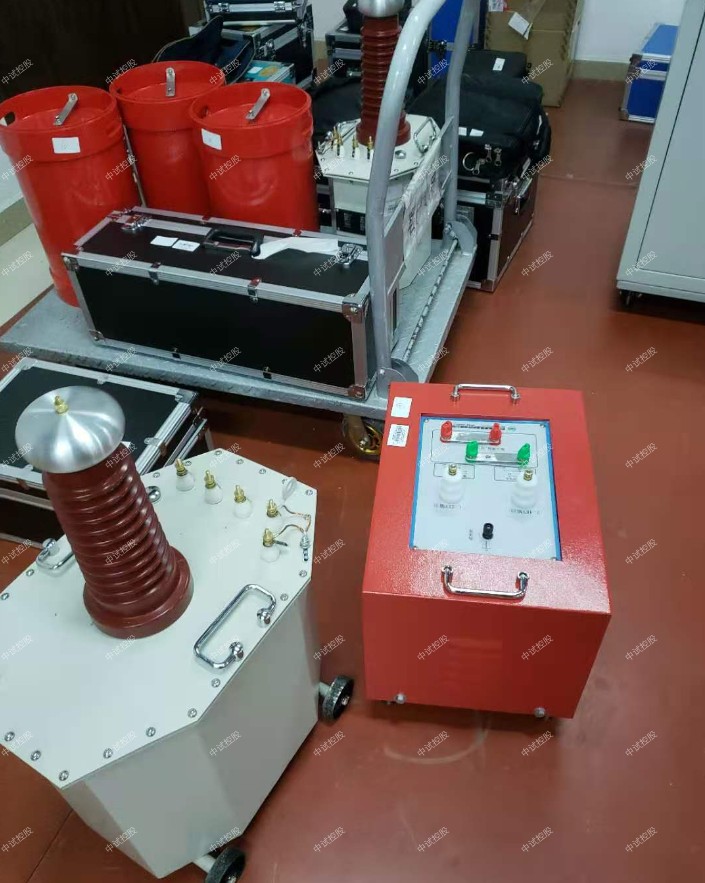

2、工頻耐壓試驗裝置ZSYDJ-10kVA/100kV

工頻耐壓試驗裝置ZSYDJ-5kVA/50kV

3、變頻串聯諧振試驗成套裝置ZSBP-500kVA/200kV

4、感應耐壓試驗裝置ZSSBF-15kVA/360V

二、電氣測量儀器

1、高壓介質損耗測試裝置ZSJS-6000D

2、回路電阻測試儀ZSHL-100A

3、互感器伏安特性測試儀ZSFA-103

4、接地電阻測試儀ZSDW-5A

5、電容電感測試儀ZSRG-3000

6、接地導通測試儀ZSDT-10A

7、變壓器直流電阻測試儀ZSBZC-3S

8、變壓器變比測試儀ZSBC-VI

9、變壓器繞組變形測試儀ZSBX-III

10、有載分接開關測試儀ZSKC-4000

11、斷路器特性測試儀ZSKC-7000

12、氧化鋅避雷器阻性電流測試儀ZSBD-3000

13、三相繼電保護測試儀ZSJB-1200B

14、雷擊計數器校驗儀ZSFZ-9000

15、絕緣電阻測試儀ZSDMH-5000V

三、油、氣試驗儀器

1、SF6檢漏儀XP-1A

2、SF6氣體微水測試儀ZSLD-2000

三、承試承修承裝設備常用儀器儀表

1、兆歐表 ZS2500V

2、兆歐表 ZS500V

3、數字式雙鉗相位伏安表ZSMG-2000E

高壓介質損耗測試儀的工作原理是什么？
電力變壓器、繼電器、互感器、電容器、避雷器等這些高壓電設備，在長時間運行之后，需要定期進行介質損耗的測量，因此需要用到高壓介質損耗測試儀（也叫全自動抗干擾異頻介損測試儀），該設備由于比較復雜，又是高壓電力試驗設備，因此需要大家熟練掌握其工作原理。

高壓開始測量的頻率后的設定值，通過PID算法的輸出延遲器的頻率功率調整到設定值時，向高電壓測量電路實測值頻率功率，低電壓調整，準確的高電壓輸出。前進/倒退布線根據測試測量電路自動選擇和切換電流輸入范圍，測量傅立葉變換電路，以濾除干擾提供，基波信號被分離，并且標準電流矢量運算當前樣本，計算幅值的電容角差計算的tgδ。測量重復多次，選擇排序的中間結果。測量結束時，測量電路發送命令向下延遲頻率功率降到0V。

中試控股根據被測對象是否接地，有兩種測量方式，即正接測量方式和反接測量方式。兩種測量方法的原理如圖所示。在高壓電源的10kV側，高壓被分成兩個通道，并且電容器CN的介電損耗很小，可以認為是零，即電容電流，可以用作電容電流參考。在Cx樣品的一側，樣品的電流可分解為水平分量和垂直分量，通過計算水平分量與垂直分量的比值可分解為水平分量和垂直分量，通過計算水平分量與垂直分量的比率可獲得tgδ的值。在在非接地的CX測試，從尖端到樣品測試電流取樣電阻R，以獲得充分的電流值，在直接接地的接地測試CX，CX機，從試驗機的高壓端的當前采樣，以獲得所述電阻器的全電流值。
承試承修承裝設備高壓介質損耗測試儀是一款比較常規的高壓電力試驗設備，電力工作者在日常的工作中經常需要用到。
