有載調壓分接斷路器中性點接地測試儀

有載調壓分接斷路器中性點接地測試儀的日常維護

隨著有載分接開關被廣泛應用在110kV以下變壓器中,變壓器有載分接開關在電力系統中起著至關重要的效果,目前大部分的電網調壓手法都是靠有載變壓器完成的,這將變壓器有載分接開關維護面向一個重要方位。

　　變壓器有載分接開關維護內容和要求：
　　1、有載分接開關投運前,應對油枕進行檢查,其油位應正常,應無滲漏油,操控箱要防潮杰出.手動操作一個循環(即升降一個周期),檔位指示器與計數器應正確動作,中試控股極限方位的閉鎖應牢靠,手動與電動操控的聯鎖也應牢靠.
　　2、有載分接開關的瓦斯維護,重瓦斯投入跳閘,輕瓦斯發信號.這跟變壓器本體的瓦斯維護要求一樣.咱們一般稱本體的瓦斯繼電器為"大瓦斯",稱有載分接開關的瓦斯繼電器為"小瓦斯".瓦斯繼電器應安裝在運轉中便于安全放氣的方位.新投運的有載分接開關瓦斯繼電器安裝后,運轉人員有必要時(筒體內有氣體)應適時放氣.
變壓器
　　3、有載分接開關的電動操控應正確無誤,電源可調,各接線端子接觸杰出.驅動電動機滾動正常,轉向正確,其熔斷器額定電流按電動機額定電流的2~2.5倍配置.
　　4、值班員根據調度下達的電壓曲線及電壓信號,主動調壓操作.每次操作應仔細檢查分接頭動作電壓電流改變狀況(每調一檔計為一次),并做好記錄.
　　5、兩臺有載調壓變壓器并列運轉時,允許在變壓器85額定負荷電流下進行分接頭改換操作.但不能在單臺變壓器上連續進行兩個分接頭改換操作.需在一臺變壓器的一個分接頭改換操作完成后,再進行另一臺變壓器的一個分接頭改換操作.一臺有載調壓變壓器和一臺無載調壓變壓器并列運轉前,有必要把有載調壓變壓器的分接開關調至與無載調壓分接開關相同或附近的檔位,即使兩臺主變壓器的次級電壓相同或附近.當有載調壓變壓器和無載調壓變壓器并列運轉時,禁止調理分接開關
　　6、有載分接開關的油質監督與檢查周期:
　　①運轉中每6個月應取油樣進行耐壓實驗一次,其油耐壓值不該低于30kV/2.5mm.當油耐壓在(25~30kV)/2.5mm之間應停止使用主動調壓操控器.若油耐壓低于25kV/2.5mm時,應停止調壓操作并及時組織換油.當運轉2~4年或改換操作達5000次時應換油.
　　②有載分接開關本體吊芯檢查:新投運一年后,或分接開關改換5000次;運轉3~4年或累計調理次數達10000~20000次,但進口設備可按制造廠規則進行,結合變壓器大修進行吊芯檢查.

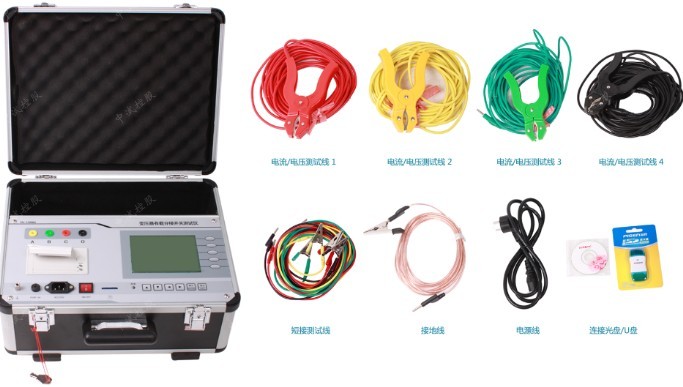

ZSKC-4000 變壓器有載分接開關測試儀
一、概述
有載分接開關是與變壓器回路連接的唯一運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。為此，我公司ZSKC-4000 變壓器有載分接開關特性測試儀器，中試控股該儀器主要用于測量有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。
儀器智能化程度高，全部中文菜單提示，操作簡單。儀器體積小、重量輕、抗干擾能力強，大大減輕了現場工作人員的勞動強度，是發、供電單位，變壓器制造行業保障安全生產，提高產品質量的理想儀器。
二、安全措施
1、 使用本儀器前一定要認真閱讀本手冊。
2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、 中試控股應避免劇烈振動。
5、 對儀器的維修、護理和調整應由專業人員進行。
6、 在測試過程中，禁止移動測試夾和供電線路。
三、特點
1、 儀器輸出電流大，重量輕。
2、 儀器輸出開路電壓28V，在1A檔的電流下可以測試10Ω的過渡電阻，并設有0.5A、0.3A檔，方便測試更大的過渡電阻。
3、 具有完善的保護電路，可靠性強。
4、 立式機箱結構，5.7寸的大液晶顯示，便于現場操作。
5、 具有U盤存儲功能，可以存儲更多數據波形。
四、技術指標
1、 輸出電流：1.0A、0.5A、0.3A、三檔可選。
2、 電阻量程：1.0A檔 0.1～10Ω；0.5A檔 5～20Ω；0.3A檔 10～40Ω。
3、 電阻測量精度：±(讀數×5%+5個字)，分辨率：0.01Ω。
4、 過渡時間測量范圍：1～250mS。
5、 過渡時間測量精度：±1mS，分辨率：0.1mS。
6、 采樣頻率：10K。
7、 存儲方式： U盤存儲、本機存儲。
8、 工作溫度：-20℃～+50℃。
9、 環境濕度：≤90%RH，無結露。
10、工作電源：AC220V±10%，50Hz±10%。

有載調壓分接斷路器中性點接地測試儀測試與操作方法
操作時需注意事項：
使用前，儀器的接地端子必須接好地線。
測試過程中，不允許拆除測試線。
帶繞組測試時，變壓器的非測試端應三相短路接地。
如果中試控股選擇將數據存儲至U盤或查詢U盤中的存儲數據，請將U盤插入“U盤接口”，并在向U盤存儲或查詢數據過程中不允許拔掉U盤。

調節兩標尺的位置，中試控股將t1標尺移至A相波形的起點（即波形開始下降的點），t2標尺移至A相波形的終點（即波形最后向上升起的拐點），此時顯示屏最左下方的Δt數值即為A相波形的過渡時間，此時按“確認”鍵彈出打印菜單，即可選擇打印A相的過渡時間；同理，根據B、C相波形的起點、終點調整兩標尺的位置，再分別打印出B、C相波形的過渡時間。

（1）聯鎖觸點接觸不良。

（2）轉動機構脫扣及肖子脫落。

（3）操作電源電壓消失或過低。

（4）電機繞組斷線燒毀，起動電機失壓。
