有載調壓分接斷路器中性點接地測試儀

 變壓器有載開關測試儀注意事項

       1、儀器的操作者應具備一般電氣設備或儀器的使用常識。
　　
　　2、在使用儀器前一定要認真閱讀本說明書；
　　
　　3、本儀器在環境溫度-5℃～40℃，相對濕度≤80%范圍內都能正常工作，但戶外使用時應避免淋雨、陽光直射液晶顯示屏。
　　
    4、不能將兩組以上的線連在一起作為一路測量，不用的線要開路。
　　
　　5、中試控股測試結束后，先關閉儀器再拆除所有接線。

　　6、電源插座上設有保護地線，請將插頭插入帶地線三眼插孔內。
　　
　　7、儀器輸出最高電壓24V，現場測試時先接好所有引線，再打開儀器電源。
　　
　　8、儀器換線夾時必須關閉電源，儀器可帶線圈進行測量，但嚴禁帶電測量。

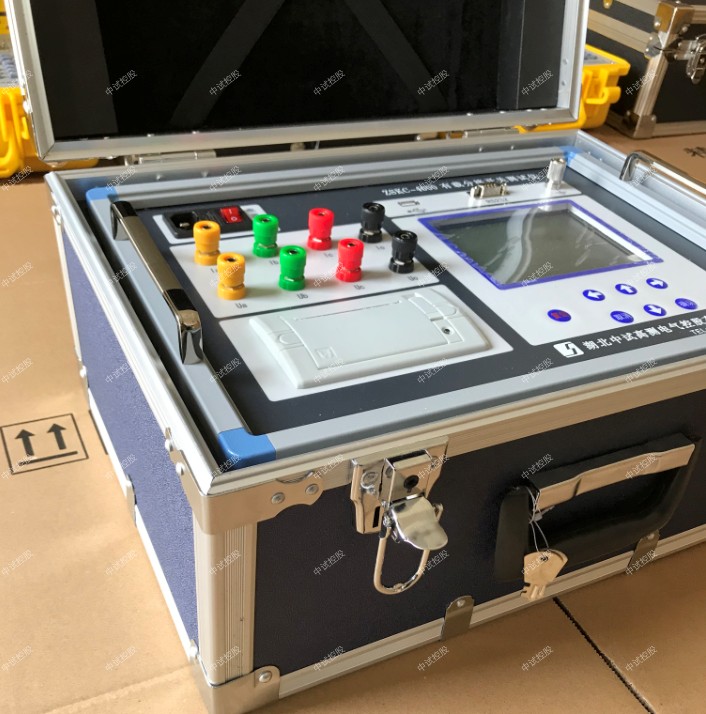

ZSKC-3000 變壓器有載分接開關測試儀
變壓器有載開關測試儀，是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用微電腦控制，通過設計的精密測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量。中試控股用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。
該儀器具有對所測數據進行顯示、分析、存儲、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后，沒有專用測試手段的問題。中試控股可在電力設備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。

參  數 指  標 參  數 指     標
電壓輸出 >20V 工作電源 AC220V±10%，50Hz
電流輸出 ≥1A 功率 180W
電阻測量范圍 0.3~40Ω 電阻測量精度 0.1Ω~1Ω±0.1Ω，
 1Ω~40Ω±5%±0.1Ω（不含1Ω）
時間測量范圍 1ms~256ms 時間測量精度 1ms~100ms±0.1ms
100ms~250ms±1%
三相同期性 0.1ms 采樣頻率 10~20KHz
工作溫度 0~40℃ 工作濕度 ≤80%RH
外形尺寸 420mm?350mm??220mm 重量 12kg（含附件）

故障現象
故障原因及解決方法
開機后顯示屏無顯示 檢查AC220V電源及保險管。
三相電流不平衡 檢查測試接線，確保接觸良好。
測試不正常 檢查靈敏度和量程設置，選擇合適的靈敏度和量程。

打印機不打印
1．檢查打印機指示燈，如不亮按SEL鍵使之亮。
2．檢查是否有打印紙。
3．按住【走紙】鍵再接通電源，待紙走動時再松開【走紙】鍵，打印機開始自檢。
4．中試控股檢查打印機插接件是否松動，確保接觸良好。

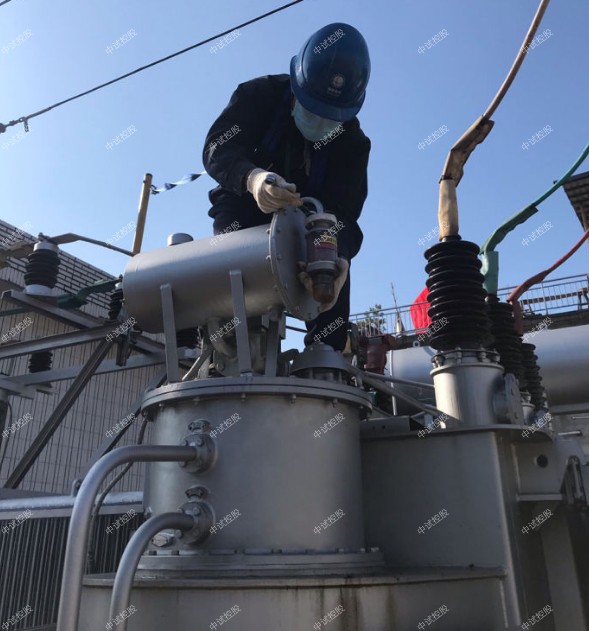

對于35 kV主變壓器，有載開關多為復合式結構，即電機、傳動機構、開關本體合為一體，沒有機構控制箱，遠方裝有調壓控制器。電機電源雖接兩相交流電，但電機也是三相異步電機，三相異步電機接兩相電源時，如果是靜止的電動機，一般不能正常啟動且發出嗡嗡聲，這是因為電動機通入對稱的三相交流電源后會在定子鐵芯中產生旋轉磁場，但當缺一相電源后，定子鐵芯中產生的是單相脈動磁場，它不能使電動機產生啟動轉矩。至于復合式有載調壓機構所用的三相異步電機大多功率很小，中試控股一般不超過180 W，加之電機主要是用來彈簧儲能，啟動負載較小，為了改善啟動性能，并便于控制及接線方便，通常在兩相交流電源中取任意一相通過補償電容移相后輸出產生“第三相電源”，由于電機電源三相不對稱，此時電機定子繞組將產生橢圓形旋轉磁場，也可使負載不大的電機正常順利啟動。
