有載分接開關電氣性能綜合測量儀

變壓器有載調壓開關異常處理的方法

一、調壓開關拒動：
1、操作是否正確。
2、操作回路直流電源是否正常。
3、操作機構交流電源是否正常。

二、有載分接開關機械故障：
1、分頭選擇器帶負荷轉換。
2、切換開關拒動或切換不到位。
3、切換開關或分頭選擇器觸頭接觸不良過熱(

三、有載分接開關失步：
1、所謂“失步”，是指調壓中由于某種原因，使三相分頭位置不一致。在這種狀態下，由于次級電壓三相不平衡，會產生零序電壓和零序電流。在變壓器調壓過程中，短時不一致是可能的，中試控股如果長時間不一致，可能使變壓器過熱或者跳閘。

2、有載分接開關失步的原因，可能是其中一相或兩相由于電氣或機械故障而拒動（原因見上面分析），或啟動后中途停止。發生有載分接開關失步故障時，運行人員應立即到現場，檢查變壓器三相分接開關的實際位置，查明拒動原因，予以處理，使三相恢復同步．為了避免變壓器長期在失步狀態下運行，可將已動作的相先調回原位（現場電動或手動），然后檢查拒動相拒動的原因。如因機械故障不能使變壓器恢復同步，應按現場規程的規定申請將變壓器退出運行。

機構滑檔問題的判斷

　　對于復合式結構的有載開關，一般采用調壓控制器來控制升降操作和檔位顯示以及逐級順序控制，而有載機構本身只是通過分接位置指示盤提供位置信號(無源接點)，開關分接指示盤，機構部分用以升降操作的邏輯控制。當控制器接收到檔位變位信號時，會發出命令停止調壓，即完成升/降1檔的操作。相反，則是中試控股由于控制器故障顯示信號在調壓過程中有中斷現象。如110 kV湘河變電站主變壓器有載開關，出現的有載開關滑檔問題，現象是由3檔升壓操作時，直接到5檔，且控制器不顯示4檔，降檔操作時，也是由5檔直接到3檔。對有載開關進行吊芯檢查，發現機構內部分接位置，指示盤上指示桿的銅片磨爛，與指示桿的銅片接觸不實，恰好 4檔時接觸不良，造成滑檔，更換新的銅片后升降操作正常。

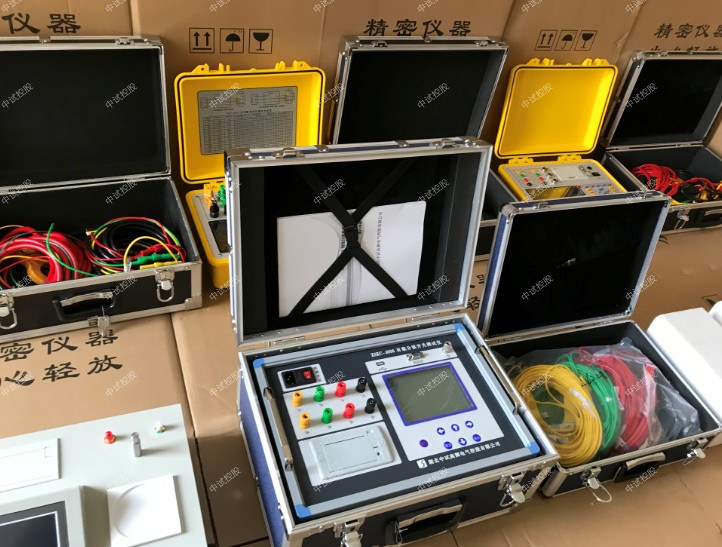

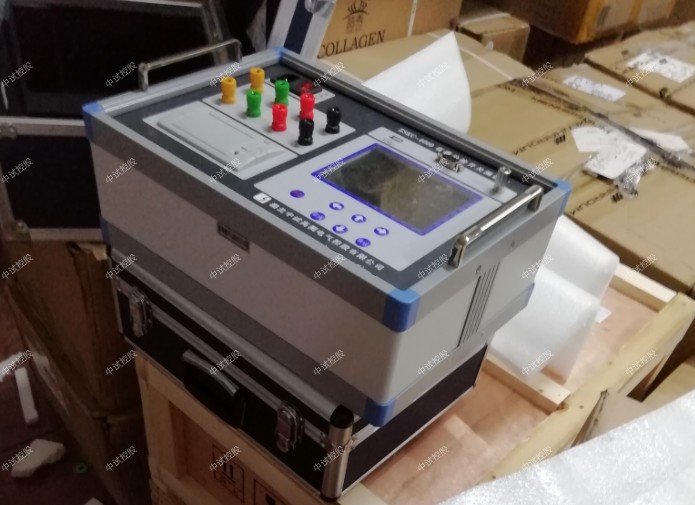

ZSKC-3000 變壓器有載分接開關測試儀
變壓器有載開關測試儀，是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用微電腦控制，通過設計的精密測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量。中試控股用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。
該儀器具有對所測數據進行顯示、分析、存儲、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后，沒有專用測試手段的問題。中試控股可在電力設備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。

參  數 指  標 參  數 指     標
電壓輸出 >20V 工作電源 AC220V±10%，50Hz
電流輸出 ≥1A 功率 180W
電阻測量范圍 0.3~40Ω 電阻測量精度 0.1Ω~1Ω±0.1Ω，
 1Ω~40Ω±5%±0.1Ω（不含1Ω）
時間測量范圍 1ms~256ms 時間測量精度 1ms~100ms±0.1ms
100ms~250ms±1%
三相同期性 0.1ms 采樣頻率 10~20KHz
工作溫度 0~40℃ 工作濕度 ≤80%RH
外形尺寸 420mm?350mm??220mm 重量 12kg（含附件）

故障現象
有載分接開關電氣性能綜合測量儀故障原因及解決方法
開機后顯示屏無顯示 檢查AC220V電源及保險管。
三相電流不平衡 檢查測試接線，確保接觸良好。
測試不正常 檢查靈敏度和量程設置，選擇合適的靈敏度和量程。
打印機不打印
1．檢查打印機指示燈，如不亮按SEL鍵使之亮。
2．有載分接開關電氣性能綜合測量儀檢查是否有打印紙。
3．按住【走紙】鍵再接通電源，待紙走動時再松開【走紙】鍵，打印機開始自檢。
4．中試控股檢查打印機插接件是否松動，確保接觸良好。

原因分析
　　 改造中更換調壓控制器后，因為新控制器內置有補償電容，所以將外置電容拆除，而內置電容接在控制器內部的升、降輸出端子間，在未拆除外置電容C時，機構可以反向操作，電機能夠啟動，但在外置電容拆除后，到達極限位時，由于相應的電氣限位開關處于打開位置，無法將控制器內部的電容接入電機繞組，進行移相補償，所以電機缺相不會啟動，無法正常操作，中試控股只有撥動機構使其反向轉動一個角度，讓限位開關閉合方能操作。在現場有時會出現機構到極限位后依舊能操作的現象，這是因為機構切換動作后，未能完全到位所致，屬于有載開關吊芯后調整裝配誤差，大多數再往返操作就無法正常操作了。

注意事項:

1、在使用儀器前一定要認真閱讀說明。
2、儀器的操應具備一般電氣設備或儀
器的使用常識。
3、在環境溫度-5℃～40℃，相對濕度≤80%范圍內都能正常工作，但戶外使用時應避免淋雨、陽光直射液晶顯示屏。
4、必須在接好所有引線后再開電源開關。
5、測試結束后要等放電完畢再拆除測試線。
6、中試控股測試過程中不要移動測試線夾。
7、若電流偏小時，可將兩條以上的線并聯在一起做為一路測量，不用的線要與黑線短路。
8、電源插座上設有保護地線，請將插頭插入帶地線三眼插孔內。
