有載分接開關過渡時間測試儀

時間：2020-12-20

有載分接開關過渡時間測試儀

有載調壓變壓器分接開關箱滲油如何處理？

1)開關箱抽心
可先將變壓器全部負載切除，并斷開變壓器電源，使調壓開關轉至空位置，然后抽心。

2)，中試控股檢查滲油部位抽出開關心子后，將開關箱內的油全部放出，用清潔不掉毛的干凈布將開關箱內的油擦干凈，然后進行觀察。稍過片刻，即可發現滲油部位。常見的滲油部位是在開關箱底的橡膠密封圈處，多由于密封圈老化失去彈性而造成滲油。
3)處理滲油部位開關箱是固定在變壓器箱蓋上的，處理滲油時應將變壓器吊心。若需更換密封圈，應吊心至開關箱箱底的圓盤能方便地旋下。更換后再將圓盤旋緊，將器身放回油箱。若開關箱箱底滲油則可進行補焊或粘接修復。補焊時應做好防火措施，以防殘油炭化燃燒引發事故。粘接修復可采用環氧樹脂粘合劑粘補。在檢修時，一定要注意調壓開關在空氣中停留的時間不能過長，不能超出相應電壓等級變壓器的規定檢修時間，否則應重新進行干燥處理和耐壓試驗。因此，在檢修前一定要將可能用到的工具、材料、設備準備好，并有技術熟練的人員指導。

有載調壓開關的大修后試驗

什么是變壓器的有載分接開關，它在電路結構上的特點:

有載分接開關過渡時間測試儀有載分接開關是在不切斷負載電流的條件下，切換分接頭的調壓裝置。因為在切換瞬間，需同時連接兩個分接頭。分接頭間一個級電壓被短路后，將有一個很大的循環電流。為了限制循環電流，中試控股在切換時必須接入一個過渡電路，通常是接入電阻。

大修時對有載調壓開關應做哪些試驗大修后、應進行以下電氣試驗:

（1）拍攝開關切換過程的錄波圖，檢查切換過程是否完好，符合規定程序。

（2）檢查過渡電阻的阻值，偏差一般不應超出設計值的±10％。

（3）檢查其回路接觸電阻應不大于出標準，一般小于500

有載調壓開關大修后、帶電前，應進行如下檢查調試:

（1）擋位要一致。遠方指示、開關本體（頂蓋上）指示、操動機構箱上的指示必須指示同一擋位。

（2）手搖調整兩個完整的調壓循環，從聽到切換聲，到看到擋位顯示數對中，對搖動的圈數而言，升擋和降擋都是對稱的，例如從6擋到7擋，從聽見切換聲到擋位數7擋中的手搖圈數，應當與從7擋到6擋時的相應圈數完全對稱，最多不要超過半圈。

（3）電動調整兩個完整的調壓循環，不應有卡澀、滑擋的現象，調到始端或終端時，閉鎖裝置能有效制動。

上述檢查調試完好后，再與變壓器一起進行有關的試驗，如直流電阻、絕緣試驗、變比、聯結組別等，然后方可投入系統準備帶電調試。

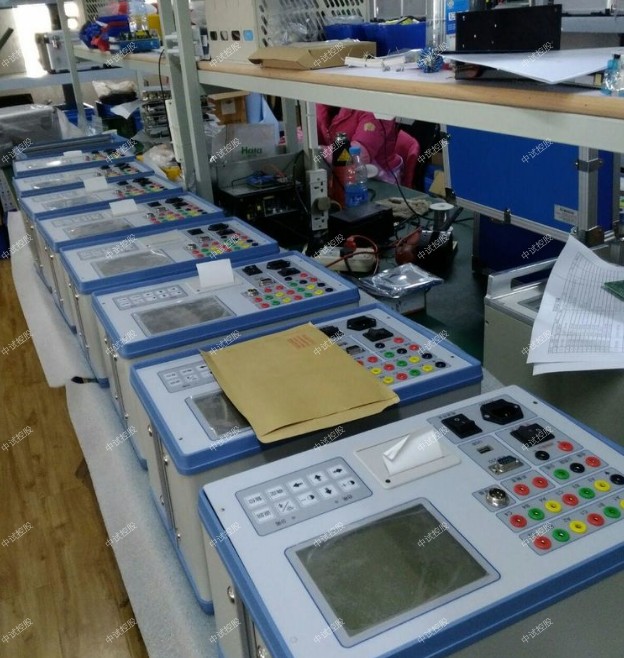

ZSKC-4000 變壓器有載分接開關測試儀
一、概述
有載分接開關是與變壓器回路連接的唯一運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。為此，我公司ZSKC-4000 變壓器有載分接開關特性測試儀器，中試控股該儀器主要用于測量有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。
儀器智能化程度高，全部中文菜單提示，操作簡單。儀器體積小、重量輕、抗干擾能力強，大大減輕了現場工作人員的勞動強度，是發、供電單位，變壓器制造行業保障安全生產，提高產品質量的理想儀器。
二、安全措施
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、中試控股應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、在測試過程中，禁止移動測試夾和供電線路。
三、特點
1、儀器輸出電流大，重量輕。
2、儀器輸出開路電壓28V，在1A檔的電流下可以測試10Ω的過渡電阻，并設有0.5A、0.3A檔，方便測試更大的過渡電阻。
3、具有完善的保護電路，可靠性強。
4、立式機箱結構，5.7寸的大液晶顯示，便于現場操作。
5、具有U盤存儲功能，可以存儲更多數據波形。
四、技術指標
1、輸出電流：1.0A、0.5A、0.3A、三檔可選。
2、電阻量程：1.0A檔 0.1～10Ω；0.5A檔 5～20Ω；0.3A檔 10～40Ω。
3、電阻測量精度：±(讀數×5%+5個字)，分辨率：0.01Ω。
4、過渡時間測量范圍：1～250mS。
5、過渡時間測量精度：±1mS，分辨率：0.1mS。
6、采樣頻率：10K。
7、存儲方式： U盤存儲、本機存儲。
8、工作溫度：-20℃～+50℃。
9、環境濕度：≤90%RH，無結露。
10、工作電源：AC220V±10%，50Hz±10%。

測試與操作方法
操作時需注意事項：
使用前，儀器的接地端子必須接好地線。
測試過程中，不允許拆除測試線。
帶繞組測試時，變壓器的非測試端應三相短路接地。
如果中試控股選擇將數據存儲至U盤或查詢U盤中的存儲數據，請將U盤插入“U盤接口”，并在向U盤存儲或查詢數據過程中不允許拔掉U盤。

調節兩標尺的位置，將t1標尺移至A相波形的起點（即波形開始下降的點），t2標尺移至A相波形的終點（即波形最后向上升起的拐點），此時顯示屏最左下方的Δt數值即為A相波形的過渡時間，此時按“確認”鍵彈出打印菜單，即可選擇打印A相的過渡時間；同理，根據B、C相波形的起點、終點調整兩標尺的位置，再分別打印出B、C相波形的過渡時間。

　　注意事項：

　　1、在使用ZSKC-4000 變壓器有載分接開關測試儀前一定要認真閱讀說明。

　　2、儀器的操應具備一般電氣設備或儀器的使用常識。

　　3、在環境溫度-5℃～40℃，相對濕度≤80%范圍內都能正常工作，但戶外使用時應避免淋雨、陽光直射液晶顯示屏。

　　4、必須在接好所有引線后再開電源開關。

　　5、測試結束后要等放電完畢再拆除測試線。

　　6、測試過程中不要移動測試線夾。

　　7、若電流偏小時，可將兩條以上的線并聯在一起做為一路測量，不用的線要與黑線短路。

　　8、電源插座上設有保護地線，請將插頭插入帶地線三眼插孔內。

使用變壓器有載開關測試儀的注意事項

它采用中試控股計算機控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量。全新的測試原理，運用微機技術，使現場無需拆卸和吊裝開關，就能對各種電力變壓器的有載分接開關的性能進行測試，顯示和打印過度波形極其參數。并根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。
