時間繼電器時間校驗儀
時間：2020-12-22
時間繼電器時間校驗儀
（1）適且500KV電壓等級以內各種高壓斷路器的機械動特性測試；（2）可實測行程和自定義行程；
（3）能夠實現斷路器的單合、單分、合分、重合,重分操作；
（4）可做電動操作和手動操作;
（5）接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，可選擇保存50組數據，提供后期查詢和上傳電腦永久保存,也可現場調閱打印所有數據及運動曲線圖；
（6）采用漢字提示以人機對話的方式操作；
（7）數據準確，抗干擾性強，體積小，重量輕，美觀大方；
（8）機內帶有延時保護功能，斷路器動作后能自動切斷動作電源，很好的保護了斷路器設備和高壓開關測試儀；
（9）機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設置數據及測試數據；
（10）儀器內置直流電源,可選擇范圍:30-270V/10A),不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常精確.

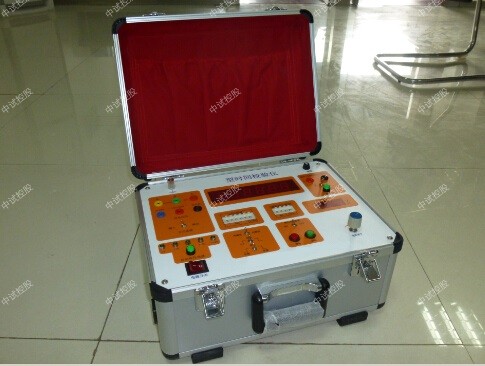

ZSMS-III型時間校驗儀是針對時間繼電器及各種高精度記時儀器的校驗。
測試高壓開關測試儀的校驗說明：高壓開關測試儀一般分為自帶操作電源與不帶操作電源兩種，而不帶操作電源又分為以下兩種：有繼電器與無繼電器。有繼電器的稱為“主動式”，無繼電器的被稱為“被動式”。
繼電器保護校驗儀的校驗說明：輸出方式和外觸發方式。根據被校驗儀器的要求設置后，“時間校驗儀”按“清除”鍵，操作“繼電保護測試儀”后顯示結果。（注意：繼電保護測試儀的圖只做出部分）
時間繼電器的校驗：選擇輸入方式根據被校驗儀器的預置“時間校驗儀”，將“時間校驗儀”的“操作電源”置開啟位置，此時儀器開始記時，記時完畢顯示記時結果。
技術指標
1．校驗時間：1ms-9999.99ms彈跳時間：1ms-99ms
2．分辨率：0.01ms誤差：0.2%
3．啟動電平：DC5V-220V
4．停止電平：DC5V，12V
5．內置電源：DC20V----230V（誤差1%）
6．電源：AC198V—230V
試驗方法
1） 時間繼電器時間校驗儀測量絕緣電阻；
2） 測量每相導電回路的電阻（或整個主回路）；
主要檢查斷路器或隔離開關的動、靜觸頭的接觸電阻的大小，因為接觸電阻的存在，增加了導體通電時的損耗，使接觸處的溫度升高，影響了正常的載流能力。
根據歐姆定律原理進行，電流不低于100A，一般用100A回路電阻測試儀進行。
3） 交流耐壓試驗；
對外殼和斷口分別進行，真空斷路器的斷口的耐壓一般試驗電壓中試控股采用規程要求或值的80%進行，1分鐘。工頻耐壓試驗裝置
4） 中試控股測量斷路器主觸頭的分、合閘時間，測量分、合閘的同期性，測量合閘時觸頭的彈跳時間；
合閘時間：合閘回路通電到動靜觸頭接觸瞬間的時間
分閘時間：分閘回路通電到動靜觸頭分離瞬間的時間
分-合時間：對于重合閘時，從分到合的時間
合-分時間：對于重合閘不成功時，后加速跳開的時間
同期性：三相之間或同相的不同端口之間的時間差。
一般用開關機械特性測試儀進行，注意儀器的操作步驟和內、外部電源。
5） 測量分、合閘線圈及合閘接觸器線圈的絕緣電阻和直流電阻；
