5KVA/50KV工頻耐壓試驗裝置

1．絕緣電阻的測定
    測量各繞組及刷架對機殼及其相互間的絕緣電阻。用2500V兆歐表在冷態下進行測量。勵磁繞組與電樞的絕緣電阻一般不應低于o．5MΩ。
    電樞回路各部分（電樞繞組、換向極繞組、補償繞組、串激繞組、并激繞組與他激繞組）對機殼（磁極鐵芯）的絕緣電阻應分別進行測定。應測量電樞繞組對軸和金屬綁線的絕緣電阻。如果電樞回路各繞組在電機內部相連接，僅有兩個引出端時，則允許測量所有繞組對機殼的絕緣電阻。在測量綁線絕緣電阻時，電樞繞組應連同鐵芯一起接地。
    絕緣電阻的測定應在交流耐壓試驗前進行。

 2．繞組工頻交流耐壓試驗
    勵磁繞組對機殼和電樞繞組對軸的交流耐壓試驗電壓交接時，并不應小于1200V。大修時為1000V，持續時間為Imin。對100kW以下不重要的直流電機電樞繞組對軸的交流耐壓可用2500V兆歐表試驗代替。
    試驗接線。T1為自耦變壓器，T：為試驗變壓器。由于勵磁機各繞組對機殼的電容量很小，也可用變比合適的電壓互感器代替。
    當電樞繞組的絕緣電阻較低時，進行交流耐壓試驗應慎重，最好先查明原因，處理后再進行耐壓試驗，以免擊穿后修理工作量大。

    磁場變阻器的耐壓試驗，可隨同勵磁回路進行，試驗電壓為1000V，持續時間為1min。

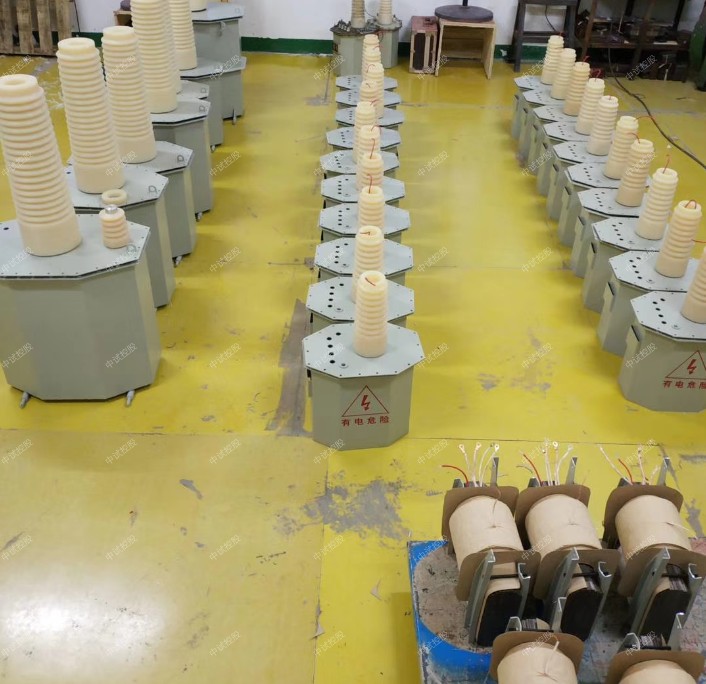

ZSYDJ-5KVA/50KV工頻耐壓試驗裝置、5KVA/50KV工頻耐壓試驗裝置是根據DL/T848.2-2004行業標準而設計的，中試控股的全套裝置由高壓試驗變壓器和TC/XC控制箱（臺）組成，其中TC/XC控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

高壓試驗變壓器參數：

容量：5KVA

輸入電壓：AC200V  50Hz

輸入電流：25A

輸出電壓：AC：50KV

輸出電流：AC:100mA

控制箱主要參數：

容量:5KVA

輸入電壓:AC220V 50Hz

輸入電流:22.7A

輸出電壓:0～250V

輸出電流:0～25A

停止試驗并查明原因：

①電壓表指針擺動很大；

②發現絕緣燒焦或冒煙；

③被試品內有不正常的聲音。

ZSYD(J/Z)-5KVA/50KV工頻耐壓試驗裝置用于對各種電器、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。中試控股的ZSYDJ-5KVA/50KV工頻耐壓試驗裝置廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。工頻耐壓試驗裝置分為一體式裝置（30kV以下）和分體式裝置兩類。控制箱（臺）是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），接入高壓試驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值。中試控股按試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定期進行交流耐壓試驗。

使用方法

5KVA/50KV工頻耐壓試驗裝置按照試驗要求將控制箱、變壓器、被試品連接好。如下圖所示:

1．  接上電源，合上電源開關,控制箱綠燈、黃燈亮 (如果黃燈 不亮,則說明輸出調節手柄不在零位,可逆時針旋轉調至零位,直到黃燈亮)，表示可進行試驗操作。

2．  按照被試品正常試驗所需電流大小和耐壓時間，選定電流  倍率轉換/切除開關的位置,并設定好過流繼電器、時間繼電器的動作值。（變壓器初級）過流動作設定值=過流繼電器刻度盤讀數×K，其中K為電流倍率轉換/切除開關的狀態值，分別為1、2、OFF，開關處于×1、×2位置的K值分別為1、2，切除位置為OFF（切除過流保護，一般不使用該檔，只有在做沖擊試驗時才使用該檔，例如當該耐壓設備作為電纜故障測試的沖擊電源使用的時候就要將控制箱的過流轉換開關打到OFF檔位來使用）。”

3．  5KVA/50KV工頻耐壓試驗裝置選定變壓器的高壓電壓輸出方式:交流輸出時順時針旋入并擰緊短路桿(上圖24所示),直流輸出時逆時針旋轉并拔出短路桿(上圖24所示)。

4．  以上所有工作完成后，表示可以送電操作：按下啟動按鈕，綠燈滅,紅燈亮,一次主回路吸合，調壓器受電。順時針旋動調壓器手柄，調壓器升壓。此時藍燈滅。密切注意高壓電壓表的指示，當升到被試品的耐壓值時，按下計時按鈕并注意被試品的情況。

5．  當耐壓計時到時，操作箱自動聲光報警。應立即逆時針旋轉調壓器手柄至零位，按停止按鈕和計時按鈕，紅燈滅，綠燈和黃燈亮。試驗即告完畢。

6．  在升壓或耐壓過程中，如發生短路、閃絡、擊穿等過流時，過流繼電器動作，切斷主回路。此時應將調壓器逆時針旋轉至零位。

7．  再次使用時,重復上述步驟。

使用條件

1．  溫度：-15～40

2．  海拔高度：＜1000m

3．  相對溫度：＜85%

4．  工作場所應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和浸性介質。

 注意事項

1．  開箱時應檢查有否運輸損壞或不良接觸。

2．  使用一時間后應檢查各電器元件是否良好，特別是調壓器碳刷的接觸良好。

3．  嚴格按照程序操作。

注意事項

 1、被試品應先清掃干凈，并絕對干燥，以免損壞被試品和試驗帶來的誤差。

 2、試驗人員應做好分工，明確相互間聯系辦法。并有專門人監護現場安全及觀察試品狀態。

 3、對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整球間隙。

 4、當 高壓試驗變壓器 電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1∕3試驗電壓以下時，才能拉開電源。

 5、升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位的突然合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。

 6、耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

 7、ZSYD(J/Z)-5KVA/50KV工頻耐壓試驗裝置在升壓或耐壓試驗過程，如發現下列不正常情況時，應立即降壓，切斷電源。
