AC:5KVA/50KV工頻耐壓試驗裝置

AC:5KVA/50KV工頻耐壓試驗裝置用于對各種電器、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。

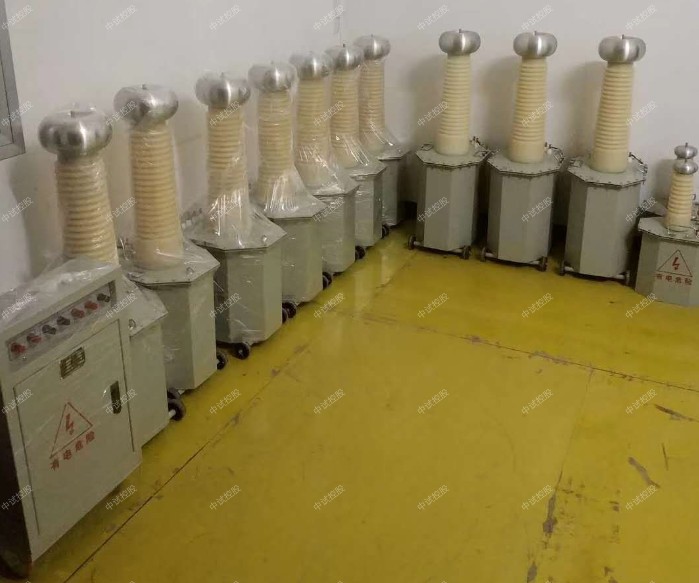

油浸式試驗變壓器適用于電力系統對各種高壓電氣設備及絕緣材料進行工頻或直流高壓下的絕緣強度試驗，油浸式試驗變壓器容量為3kVA～300kVA，可根據需求定制。

油浸式試驗變壓器，根據 《DL/T848.2-2004高壓試驗裝置通用技術條件-第2部分：工頻高壓試驗裝置》的試驗標準

油浸式試驗變壓器具有體積小、重量輕、結構緊湊、功能全、通用性強和使用簡單、方便等特點

并廣泛適用于電力系統、工礦企業、科研部門、發電檢修部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗

該直流高壓發生器是高壓預防性試驗中不可少的重要專業設備。

工頻耐壓試驗裝置分為一體式裝置（30kV以下）和分體式裝置兩類。控制箱（臺）是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），接入高壓試驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值。按試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定期進行交流耐壓試驗。

ZSYD(J/Z)-5KVA/50KV高壓試驗變壓器：

容量：5KVA

輸入電壓：AC200V 50Hz

輸入電流：25A

輸出電壓：AC：50KV  DC：70KV

輸出電流：AC:100mA  DC:100mA

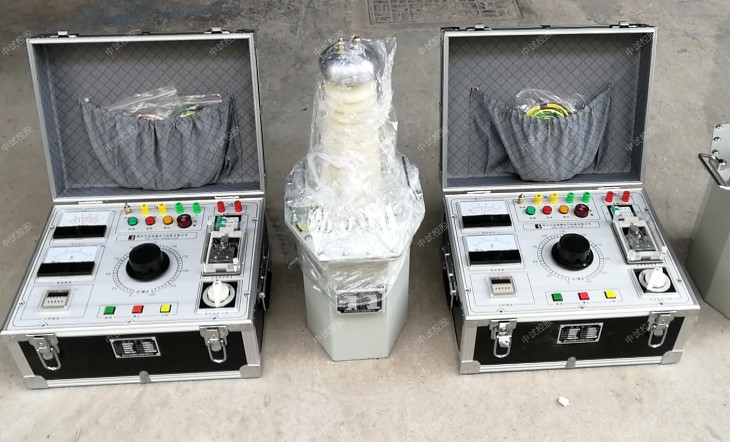

ZSXC-5KVA控制箱：

容量:5KVA

輸入電壓:AC220V 50Hz

輸入電流:23A

輸出電壓:0～250V

輸出電流:0～25A

功能

1、油浸式試驗變壓器選材優良，質量可靠，年穩定性好

2、電壓裕度大，電暈聲小，局放小

3、YD系列油浸式試驗變壓器采用新式絕緣材料，體積小，重量輕驗

1、工頻耐壓試驗裝置做工頻耐壓試驗前，先接好連接線后接電源，接通電源后，紅色零位指示燈亮，按一下啟動按鈕，綠色指示燈亮，表示試驗變壓器已接通控制電源，按下升壓按鈕開始自動升壓升到您所需額定試驗電壓后，按一下停止按鈕，高壓、低壓輸出停止，然后切斷電源線，試驗完畢。

一、概述

試驗變壓器又稱升壓器，本系列產品具有體積小、重量輕、結構緊湊、功能齊全、使用方便等特點。對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗和直流泄漏試驗，是高壓試驗中必不可少的儀器。

二、結構

工頻耐壓試驗裝置鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方，變壓器10KVA以上裝有可移動的尼龍輪。

三、原理

工頻耐壓試驗裝置為單相變壓器，單臺工頻耐壓試驗裝置的工作過程，用交流220V（10KVA以上為400V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器，調節0~200V或0-400V電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。。

四、交直流兩用工頻耐壓試驗裝置做直流耐壓和泄漏試驗使用接線方法見圖5。由于是交直流兩用工頻耐壓試驗裝置，應把高壓硅堆短路桿從套管中抽出，使試驗變壓器為直流輸出狀態。做直流泄漏試驗前，先根據泄漏試驗中輸出端斷路電流不超過高壓硅堆的大整流為宜，選擇好限流電阻（水電阻）的阻值，再根據被試品對直流高壓波形的要求選擇好高壓濾波電容的電容值。為了提高對被試品施加電壓的測量精度，應在高壓側接入FRC阻容分壓器來測量電壓。

ZSYDJ-5KVA/50KV工頻耐壓試驗裝置是根據DL/T848.2-2004行業標準而設計的，中試控股的全套裝置由高壓試驗變壓器和TC/XC控制箱（臺）組成，其中TC/XC控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。
