檢測變壓器各個繞組幅頻響應特性測試儀

變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法開發的變壓器繞組測試儀，ZSBX-III 變壓器繞組變形測試儀就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。

變壓器繞組變形的測試方法：
1)低壓脈沖法。
ZSBX-III 變壓器繞組變形測試儀它是利用等值電路中各個小單元內分布參數Lo、Co、go的微小變化所造成波形上的變化，來反映繞組結構上的變化。當外施脈沖波具有足夠陡度，即包含有足夠高頻分量時，并且使用足夠頗宰響應的示波器，就能把這些變化清楚地反映出來。

2)頻響分析法。
它是用掃描發生器特一組不同額串的正弦波電壓加到變壓器繞組的—端，把所選擇的變壓器其他端子上得到的信號振幅和相位作為頻率的函數繪制成曲線。當變壓器結構定型后，它的頻響特性是一定的，一旦變壓器繞組發生變形，則諧振點的位置和數量將有所改變。日前，研究機構已根據此原理研制出變樂器繞組變形測試裝置，其主接線如下圖所示，其測試過程是：
首先，計算機發出命令，讓掃描發生器單元輸出一系列頻率的正弦波電壓，加到被試變壓器上;同時讓雙通道分析單元分析、處理Ui、Uo信號，并傳送到計算機存貯起來;待試驗數據采集完畢后，計算機判斷被試變壓器有無繞組變形，并可以屏幕顯示或繪制被試變壓器頻響特性曲線。

3)特性試驗法。
有的單位曾采用單相低壓空載試驗和短路試驗檢測220kV、120kVA電力變壓器繞組變形收到良好效果。例如，短路試驗測得高、中之間B、C相短路阻抗比4相明顯增大，其中c相增大達8.6%，其余情況下，B、C相比A相均減小，減小ZUI多的是中、低壓間C相，達17%。
另外，測量電容量發現，該臺變壓器高、中壓繞組容量增加13.56%。低樂繞組電容量增加10.11%，所以有人認為，變壓器受到短路沖擊后，電容量變化超過1%很可能是繞組發生了變形。ZSBX-III 變壓器繞組變形測試儀

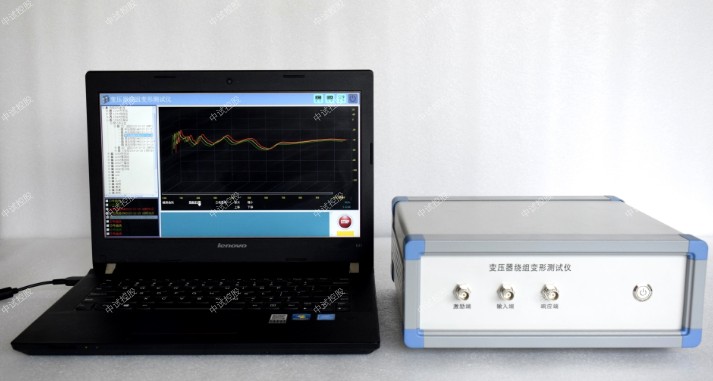

1.1概述
本ZSBX-III 變壓器繞組變形測試儀檢測變壓器各個繞組的幅頻響應特性測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達guojia正在開發完善的內部故障頻率響應分析(FRA)方法，對變壓器內部故障作出準確判斷。
變壓器設計完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。
1.2儀器功能
本儀器是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。 對于運行中的變壓器而言，無論過去是否保存有頻域特征圖，通過比較故障變壓器線圈間特征圖譜的差異，也可以對故障程度進行判斷。當然，如果保存有一套變壓器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修提供更為精確有力的依據。
檢測數據自動分析系統,橫向比較A、B 、C三相之間進行繞組相似性比較,其分析結果為:
       ①一致性很好
      ②一致性較好
      ③一致性較差
      ④一致性很差
縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較，其分析結果為:
        ①正常繞組
       ②輕度變形
       ③中度變形
       ④嚴重變形

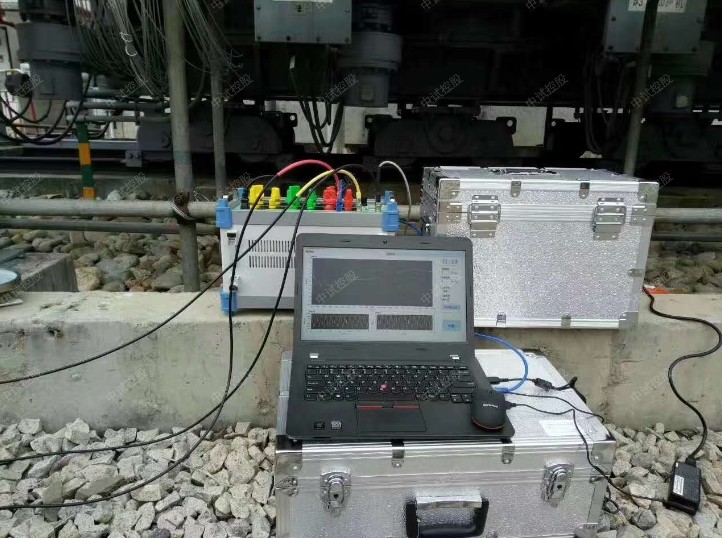

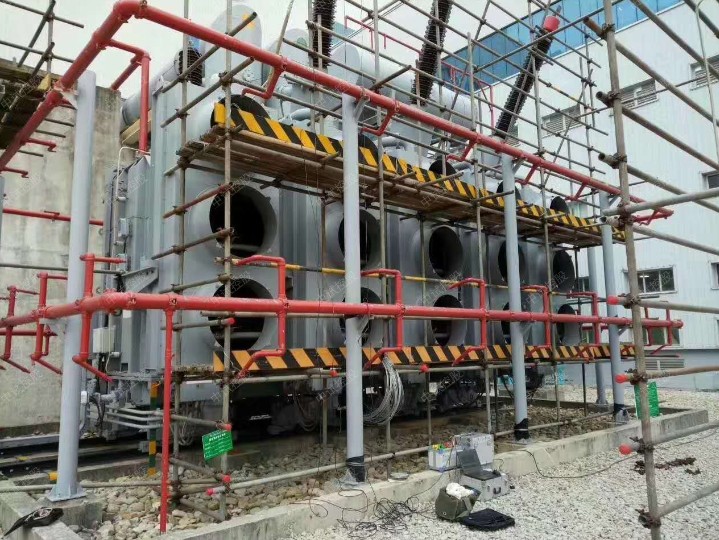

ZSBX-III 變壓器繞組變形測試儀為保證檢測變壓器各個繞組的幅頻響應特性測試儀測量準確性我們需注意：

1.當變壓器剛退出運行時需要散熱，但再試驗時需要終止人為散熱，避免由于溫差造成測量數據的不準確性；

2.ZSBX-III 變壓器繞組變形測試儀在測試是需要預熱15分鐘，在冬天或環溫偏低時需要適當延長預熱時間，保證測量準確性；

3.試驗前應將變壓器套管引線全部拆除；
