變壓器繞組變形.位移.線圈壓縮拉伸.匝間短路分析儀

變壓器繞組變形.位移.線圈壓縮拉伸.匝間短路分析儀試驗程序

1.首先檢查變壓器接地狀況是否良好，套管引線應全部解開。

2.詳細記錄被試品的數據及原始工況有否異常，以及被試品變壓器當前測試狀況下的分接開關位置，并仔細輸入被試品情況登記窗。

3.根據被試品的情況建立被試品數據文件的子目錄；測試完成后應將測量的數據備份至該目錄下，并注意進行整理工作。

4.數據存放格式：文件是以ASCII碼的形式存放。

5.對剛退出運行的變壓器進行測量，測量前應盡量讓其散熱降溫；但在整個測量過程中應停止對其所施的降溫手段，保持溫度，以免測量過程中溫度變化過大而影響測量結果的一致性。

6.ZSBX-VI變壓器繞組變形測試儀現場測試時，為防止出現意外損壞儀器，使用所配的電源隔離變壓器。變壓器繞組變形測試儀國內做的好的中試控股等。

變壓器繞組變形.位移.線圈壓縮拉伸.匝間短路分析儀用于測試各種等級電力變壓器(6kV~750kV)及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等變形現象，這樣將嚴重影響變壓器的安全運行。

變壓器繞組變形測試儀采用掃頻法及低電壓阻抗法對變壓器的繞組進行綜合測試，按電力行業標準DL/T911-2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。中試控股阻抗法電力行業標準DL/T1093-2008對繞組的阻抗值進行測試，通過與標準的阻抗值比對判斷繞組的變形狀況。

電力變壓器是一種電能轉換設備，其在電力系統中發揮著極為重要的作用，一旦出現故障，將會導致極為嚴重的大面積停電事故。引起電力變壓器故障及事故的原因多種多樣，如人員操作失誤、負載量突變和絕緣受潮等都有可能造成變壓器的停運。

按故障位置來劃分事故臺次，則由繞組變形故障引起的事故比例高，可達事故總量的60%。這是由于在短路電流的影響下，變壓器繞組受強大電動力作用，會發生塌陷、整體扭曲和位移等機械性永久變形，長期運行會產生累積效應，并終造成變壓器事故。

因此，及時發現和修復變壓器繞組變形故障，能夠延長變壓器運行壽命，從而減少電力系統不必要的。

解決問題及意義

目前檢測變壓器繞組變形的方法主要包括電容量變化法、振動信號分析法、短路阻抗法及頻率響應分析法。其中，后兩種方法由于測試設備簡單易攜、抗干擾能力強等優點，得到了廣泛的應用和研究。

但在實際應用中，兩者也具有一些缺點：頻率響應分析法的測試結果不直觀、無定量判斷標準可用，需經驗豐富的測試人員對歷史數據進行橫向與縱向比較；短路阻抗法雖判據明確，但無法定位繞組故障，且靈敏度較低。因此，為了有效減小對變壓器繞組變形的誤判，目前急需一種能夠定量判斷繞組變形故障的高靈敏度檢測方法。

ZSBX-VI變壓器繞組變形測試儀、變壓器繞組變形.位移.線圈壓縮拉伸.匝間短路分析儀

一  系統簡介
變壓器繞組變形測試儀用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器繞組變形情況。電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等永久變形現象，這將嚴重影響變壓器的安全運行。本儀器按電力行業標準DL/T911－2016、國際電工標準采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。

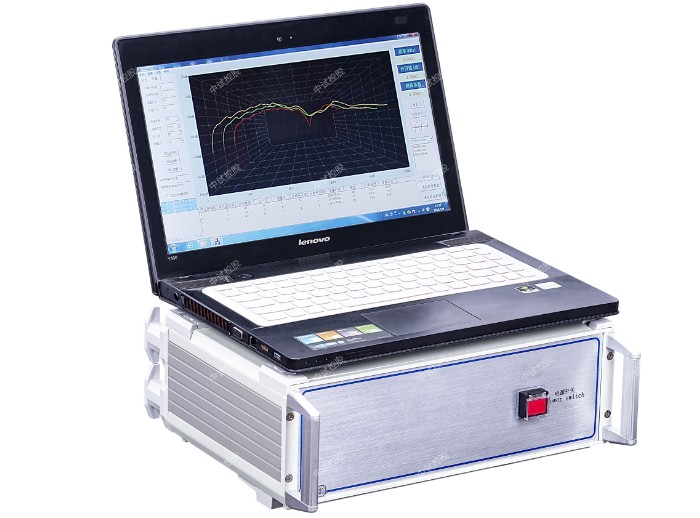

本中試控股系統由測量部分和分析軟件部分組成，分析部分由筆記本電腦完成，測量部分通過USB電纜與筆記本電腦連接。
1.1變壓器繞組變形.位移.線圈壓縮拉伸.匝間短路分析儀特點
? 采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。
? 測量速度快，對單個繞組測量時間1-2分鐘。
? 頻率精度非常高，頻率精度為0.005% 。
? 采用數字化頻率合成，頻率穩定性更高。
? 采用5000V電壓隔離、充分保護測試電腦安全。
? 可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
? 采用的分析軟件功能強大，軟件、硬件指標滿足電力行業標準DL/T911-2016、國際電工標準。
? 采用windows平臺，兼容Windows 2000/Windows XP/Windows7/Windows8/Windows10。
? 采用數據庫保存測試數據，對測試數據的管理簡潔方便。
? 軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。
? 軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。
? 中試控股軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單，只有完成當前一步方自動彈出下一步所需菜單，更加方便。

1.2主要技術指標
? 測量速度：單相繞組1分鐘-2分鐘
? 輸出電壓：Vpp-20V測試過程中自動調整
? 輸出阻抗：50Ω
? 輸入阻抗：1MΩ（響應通道內置50Ω匹配電阻）
? 掃頻范圍：100Hz－2MHz
? 頻率精度：0.005%
? 掃頻方式：線性或對數，掃頻間隔和點數可任意設置
? 曲線顯示：幅頻曲線
? 測量動態范圍寬：－120dB～20dB
? 供電電壓：AC220V±10%

數據回顯
本中試控股系統可以對已經存盤的數據進行回顯，在F區依次選擇電站名稱、變壓器名稱、試驗類別與時間、繞組類型與時間，即可將已經完成的測試結果調出。默認顯示在第一條曲線的位置，隨選擇結果的遞增，數據依次向下顯示。當曲線數量到達zui大時（9條曲線）時，不再遞增，此時，可以選擇需要替換的曲線，繼續進行遞增替換。如發現某條曲線不需要進行分析時，可以在曲線描述信息（E）上點擊鼠標右鍵，點擊“清空曲線”，則該條曲線自動從分析列表中剔除。

先打開主機電源，在電腦中進入變壓器繞組變形測試儀程序，之后進行參數設置，中試控股查看變壓器高低分接檔位并輸入，輸入當前油溫和環溫。繞組類別及連接類型已被試變壓器銘牌數據為準。我們也能自定義掃描頻率，選著“自定義掃描頻率”，就可以自定義測量開始頻率和結束頻率，掃描頻率范圍可以設為 1KHz-2000KHz。為了滿足客戶需求，同時生產了1KHz-2000KHz的頻率范圍。

設置完成后，我們就可以點擊開始測量了。儀器會自動進行掃描，橫坐標和縱坐標分別代表頻率和分貝值。屏幕右上角并已數字形式顯示。測量完成后儀器會自動保存，測量完A相后，我們可以換線到B相,儀器測量點會自動切換到B相，并直接點擊測量，同理我們在測量C相，當3相全部測量完成后儀器會自行分析測試結果。點擊屏幕右下方分析測試報告儀器會出現分析結果。到此整個試驗完成。

1）掃頻阻抗法具有較高的測試重復性與穩定性，其在相同檢測環境下的25次測試結果的標準偏差小于0.17 dBΩ，且50 Hz處阻抗值吻合極好，同時間隔24 h的2次測試結果也基本相同。

2）通過50 Hz處掃頻阻抗值與變壓器短路阻抗值的比較，yanzhneg了掃頻阻抗法的低頻電路等效于短路阻抗法。

3）較高的激勵電壓能夠有效抑制空間噪聲干擾，提高響應電壓的信噪比，減少因噪聲引起的變壓器繞組變形誤判。

4）ZSBX-VI變壓器繞組變形測試儀通過與頻響法的比較，證明了掃頻阻抗法在低頻段時具有更優的測試穩定性與抗干擾能力，在中高頻段時具有和頻率響應分析法相同的測試靈敏度，且頻率越高，掃頻阻抗曲線與頻響曲線關于直線10×lg50互為軸對稱圖形的趨勢越明顯，因此中高頻段的掃頻阻抗曲線具有和頻響曲線相同的測試特點。
