智能絕緣子棒芯泄漏電流試驗裝置

精確使用的方法

是根據用戶實際操作和現場使用情況，結合用戶提出要求，通過大量現場試驗，研制的新型絕緣子測試儀器。本儀器用于測試帶電的懸式絕緣子或實驗室檢測懸式絕緣子的分布電壓，能有效發現絕緣子內部隱蔽故障，提高電網系統運行的可靠性，提高線路工作人員進行帶電測試的工作效率。
采用無線傳輸，探測器和手持終端通信距離可達100m以上，使測量過程真正達到安全可靠、快速準確。此外，該儀器具備極強的抗干擾性，完全符合(EMC)標準要求，適應各種電磁場干擾場合。

ZSML-20S絕緣子芯棒泄露電流試驗裝置、智能絕緣子棒芯泄漏電流試驗裝置

一、用途

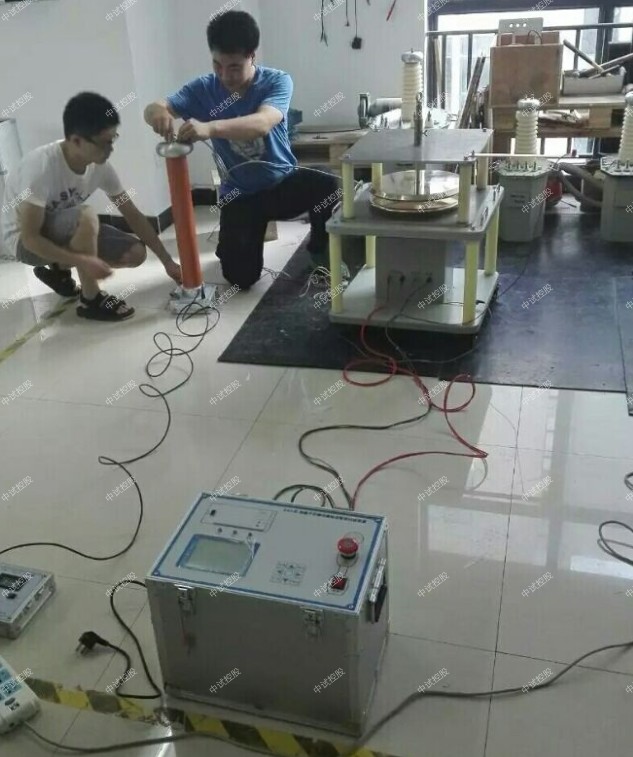

絕緣芯棒泄露電流智能試驗裝置是根據zui新電力行業標準而設計的、性能先進的智能試驗設備，本設備專為絕緣芯棒樣品的交流耐壓測試而設計，可測量芯棒樣品的交流耐壓和交流泄漏電流。中試控股設備由智能控制箱和高壓電極組件兩部分組成。

二、特點
1. 320×240液晶顯示器、高速熱敏打印機。
2. 高壓電壓、高壓泄漏電流、低壓電壓、低壓電流4路測量方式，高精度傳感器和高性能14位AD采集芯片。
3. 人機對話全鍵盤操作方式，智能化工作全過程，自動方式和手動方式。
4. 實時顯示高壓電壓、高壓泄漏電流、低壓電壓、低壓電流，時間及耐壓結果，顯示直觀明了。
5. 完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
6. 回零檢測功能，回零確定后才可進行試驗，安全可靠。
7. 具有絕緣電阻測試功能，直接反映被試品絕緣強度。
8. 逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
9. 超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。
10. 智能絕緣子棒芯泄漏電流試驗裝置精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。

三、整機技術參數
設備容量：2kVA
輸入電壓：220V
額定輸入電流：9.1A
高壓輸出：0-20kV
額定輸出電流：2.000mA
分辨率：0.1uA
電極zui大開距：50mm
電極zui大直徑：￠150mm
設備固有泄漏：0.12mA/20kV（基本線性）
計時范圍：0-999S
環境溫度：－20℃至50℃
電壓精度：  ≤1.5% (F.S)± 5個字
電流精度：  ≤1.5% (F.S) ± 5個字

四、操作方法及步驟：
1. 按照整機接線示意圖的接線方式，將控制器和高壓源電極連接起來。（注意：升壓變壓外殼的接地點，必須要可靠接入大地。）
2. 抬起高壓電極在高壓電極間放入被試塊，用手擰緊移動電極上的固定螺釘，然后再取出被試塊（此舉是為試驗出相同電壓下，空氣環境和設備本身的固有泄漏，為后面加試品試驗作準備。）。
3. 控制箱接入AC220V電源，打開控制箱的電源開關進入主菜單，按“確定”鍵進入“自動試驗”主界面，設置好所要試驗的“目標電壓值”和“耐壓時間”（時間設置為60S）。
4. 按開始進行“自動耐壓試驗”，等計時時間到后自動給出“高壓電壓值”和“泄漏電流值”，記住此時的“泄漏電流值”然后關掉控制箱電源。
5. 將第二步取下的相同高度被試塊放入電極間，中試控股然后打開控制箱的電源，按照第4步操作方法進行“自動耐壓試驗”，等時間到后自動給出“高壓電壓值”和“泄漏電流值”，再記住此時的“泄漏電流值”
6. 用第5步加了被試塊所測得的“泄漏電流值”減去第4步沒加被試塊所測得的“泄漏電流值”就是被試塊在額定電壓下的“泄漏電流值”。
7. 試驗完成后關掉控制箱電源，取下被試品試驗完畢。
8. 不同高度和直徑的被試塊，都可以按照2-6的操作步驟進行同樣的操作，測出額定電壓下的“泄漏電流值”。
五、注意事項
1. 打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。
2. 儀器應放置于干燥、通風，無腐蝕性氣體的室內。
3. 請不要私自拆卸、分解或改造儀器，否則有觸電的危險。

智能絕緣子棒芯泄漏電流試驗裝置按上方法切換到“開始”確定后進行試驗，中試控股自動升壓過程是自動升壓到“輸出電壓”值，然后自動進行計時。
升壓過程為逼近方式，首先升到到接近目標值，然后再進行微調，保證高壓電壓值幾乎為輸出電壓值。

按下探測器的電源開關，LED綠燈閃亮，把探測器底部的萬向接頭固定在伸縮絕緣桿上，并根據現場情況伸展定位到合適的長度，調整好測量方向，將探測器A、B探頭直接接觸被測絕緣子（運行電壓中）兩端的金具部分，即可從手持終端顯示屏上，讀取并保存實時測量的電壓值。

注意事項

1. 試驗過程中，探測器與手持終端相互之間必須保持在通信距離范圍之內。即：探測器與手持終端之間的距離不得大于100米。試驗和工作期間，必須安裝合適的探頭。

2. 在帶電設備上作業，必須通過絕緣操作桿進行。在測量時，探測器A、B探頭必須可靠地接觸被測絕緣子兩端的金具部分；

3. 探測器上LED綠燈有規律地閃亮，表示探測器正在發射信號。如果LED燈發出微弱的光，表示探測器需要及時更換電池，仍不能正常工作，探測器可能有故障，應從絕緣桿上取下送回修理。

4. 測量結束后，長按探測器開關按鈕至LED燈變紅后松開，即可關閉探測器。
