懸式復合絕緣子芯棒測量裝置

為什么要測量絕緣子的鹽密度？，中試控股技術《為什么要測量絕緣子的鹽密度？》、使用方法及，為什么要測量絕緣子的鹽密度？來自于中試控股電力檢測試驗技術，中試控股致立標準、穩定、安全的電力試驗設備。

        在電網系統中，電壓等級高、輸送容量大的變電站和輸電線路起著十分重要的作用。而在輸電線路經過的地區，工業污穢、海風的鹽霧、空氣中的塵埃等污穢物逐漸積累并附著在絕緣子表面，極易形成污穢層，由于污穢絕緣子的絕緣強度大大降低，極易引起絕緣子在正常運行電壓下閃絡，造成大面積停電，形成污閃事故。
        污閃事故不同于一般單純的設備事故，它涉及面廣、影響設備多且分散。現階段我國電力系統的網架尚比較薄弱，多次污閃跳閘即有可能帶來整個系統的崩潰，造成大面積、多設備的連鎖事故。
        因此，在設計建造電網系統前，應首先測定外絕緣子表面的污穢程度以確定所在區域的污穢等級，據此選擇合適的外絕緣爬電比距；對于已經投入使用的高壓輸電線路、發電廠、變電站等場所的外絕緣設備，應當保證每年至少檢測一次其表面污穢程度，以衡量是否可能引起污閃事故，作為判斷外絕緣設備是否需要清洗或更換的依據。通過以上途徑，盡量使污閃事故率降低到可接受的程度，最大限度降低污閃事故對國民經濟的影響。
        由于絕緣子表面的污穢包含溶性成分和不溶性成分，其中鹽密度（常用等值鹽密度ESDD衡量）中試控股是指絕緣子表面層污穢中的可溶成分與表面積的比值，區別于灰密度（NSDD）。根據電網污穢劃分新標準，污穢度中鹽密和灰密之間的關系在5—10倍分散，相同等值鹽密不同灰密的絕緣子可能處于不同污穢等級，故污穢等級的確認需要等值鹽密度和灰密度組合才可確定。

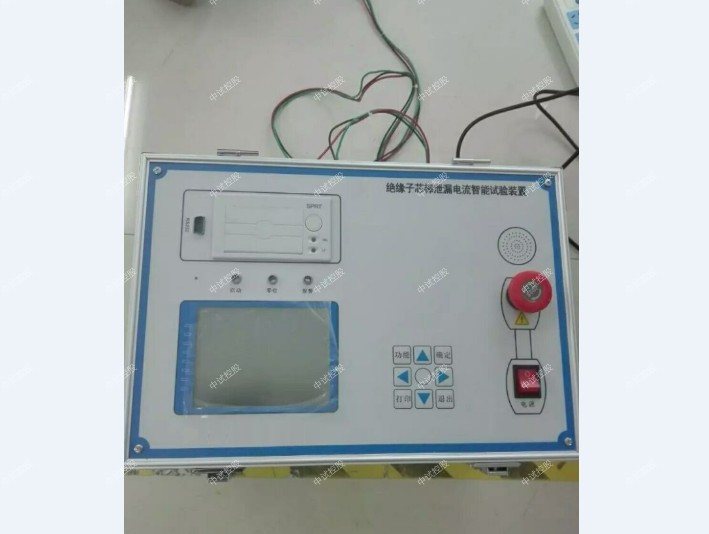

ZSML-20S絕緣子芯棒泄露電流試驗裝置

一、用途
絕緣芯棒泄露電流智能試驗裝置是根據zui新電力行業標準而設計的、性能先進的智能試驗設備，本設備專為絕緣芯棒樣品的交流耐壓測試而設計，可測量芯棒樣品的交流耐壓和交流泄漏電流。中試控股設備由智能控制箱和高壓電極組件兩部分組成。

二、特點
1. 320×240液晶顯示器、高速熱敏打印機。
2. 高壓電壓、高壓泄漏電流、低壓電壓、低壓電流4路測量方式，高精度傳感器和高性能14位AD采集芯片。
3. 人機對話全鍵盤操作方式，智能化工作全過程，自動方式和手動方式。
4. 實時顯示高壓電壓、高壓泄漏電流、低壓電壓、低壓電流，時間及耐壓結果，顯示直觀明了。
5. 完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
6. 回零檢測功能，回零確定后才可進行試驗，安全可靠。
7. 具有絕緣電阻測試功能，直接反映被試品絕緣強度。
8. 懸式復合絕緣子芯棒測量裝置逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
9. 超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。
10. 精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。

三、ZSML-20S絕緣子芯棒泄露電流試驗裝置技術參數
設備容量：2kVA
輸入電壓：220V
額定輸入電流：9.1A
高壓輸出：0-20kV
額定輸出電流：2.000mA
分辨率：0.1uA
電極zui大開距：50mm
電極zui大直徑：￠150mm
設備固有泄漏：0.12mA/20kV（基本線性）
計時范圍：0-999S
環境溫度：－20℃至50℃
電壓精度：  ≤1.5% (F.S)± 5個字
電流精度：  ≤1.5% (F.S) ± 5個字

四、ZSML-20S絕緣子芯棒泄露電流試驗裝置操作方法及步驟：

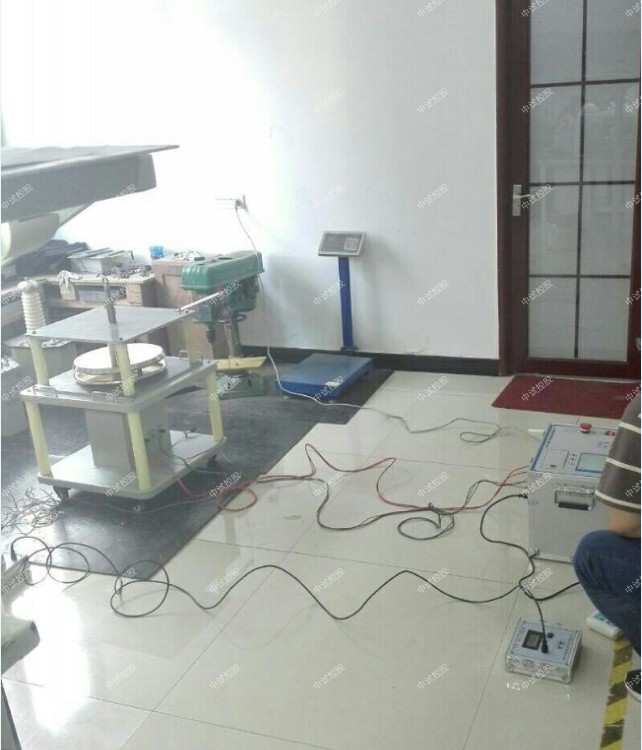

1. 按照整機接線示意圖的接線方式，將控制器和高壓源電極連接起來。（注意：升壓變壓外殼的接地點，必須要可靠接入大地。）
2. 抬起高壓電極在高壓電極間放入被試塊，用手擰緊移動電極上的固定螺釘，然后再取出被試塊（此舉是為試驗出相同電壓下，空氣環境和設備本身的固有泄漏，為后面加試品試驗作準備。）。
3. 控制箱接入AC220V電源，打開控制箱的電源開關進入主菜單，按“確定”鍵進入“自動試驗”主界面，設置好所要試驗的“目標電壓值”和“耐壓時間”（時間設置為60S）。
4. 按開始進行“自動耐壓試驗”，等計時時間到后自動給出“高壓電壓值”和“泄漏電流值”，記住此時的“泄漏電流值”然后關掉控制箱電源。
5. 將第二步取下的相同高度被試塊放入電極間，中試控股然后打開控制箱的電源，按照第4步操作方法進行“自動耐壓試驗”，等時間到后自動給出“高壓電壓值”和“泄漏電流值”，再記住此時的“泄漏電流值”
6. ZSML-20S絕緣子芯棒泄露電流試驗裝置用第5步加了被試塊所測得的“泄漏電流值”減去第4步沒加被試塊所測得的“泄漏電流值”就是被試塊在額定電壓下的“泄漏電流值”。
7. 懸式復合絕緣子芯棒測量裝置試驗完成后關掉控制箱電源，取下被試品試驗完畢。
8. 不同高度和直徑的被試塊，都可以按照2-6的操作步驟進行同樣的操作，測出額定電壓下的“泄漏電流值”。
五、ZSML-20S絕緣子芯棒泄露電流試驗裝置注意事項
1. 打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。
2. 儀器應放置于干燥、通風，無腐蝕性氣體的室內。
3. 請不要私自拆卸、分解或改造儀器，否則有觸電的危險。

按上方法切換到“開始”確定后進行試驗，中試控股自動升壓過程是自動升壓到“輸出電壓”值，然后自動進行計時。
升壓過程為逼近方式，首先升到到接近目標值，然后再進行微調，保證高壓電壓值幾乎為輸出電壓值。

絕緣子故障傳統的檢測方法有哪些

從絕緣子的劣化特征、劣化原因分析中可知，劣化絕緣子在電氣性能、局部放電、溫度分布等多個方面與良好絕緣子相比，存在著差異。依據這些特征和差異，研制了相應的儀器或裝置，研究了不同的測量方法。從現行的檢測方式來看，有帶電檢測和停電檢測；有接觸式檢測和非接觸檢測。從測量方法的依據來分，大致有如下幾個方面：
        1、直接觀測法
        目前對于復合絕緣子，外部物理缺陷最為常用的方法是直接觀測法，即用雙筒望眼睛在塔下觀察，中試控股以發現常見的表面缺陷，如護套、傘裙、金具等部位有無開裂，有無電蝕損、粉化、漏電痕跡等，如有以上現象應立即更換絕緣子。但地面觀察不夠可靠，還需登塔檢測而且難以發現絕緣子內故障，如樹枝狀通道等。
        2、絕緣子電阻測定法
        良好絕緣子的絕緣電阻，一般在數十兆歐以上，劣質絕緣子，其表現為絕緣電阻降低、甚至為零。該方法可停電、也可帶電測量，屬接觸式。測量時，空氣相對濕度不能太大，否則，易誤判。另外，輸電線路的大量檢測不易進行。
        3、分布電壓測定法
        劣質絕緣子的特征是絕緣降低，分擔電壓低，甚至為零。利用這一特征和良好絕緣子串的標準電壓分布相比較，可以檢測出劣質絕緣子。該方法需帶電測量，35-550KV輸電線路上常用的工具有短路叉、電阻分壓桿、電容分壓桿和火花間隙操作桿等，均屬接觸式測量。該方法同測量絕緣電阻一樣，需在良好的天氣下進行。帶電接觸式操作，危險性極大！
        4、交流耐壓法
        交流耐壓法，也是利用劣質絕緣子的絕緣特性下降，耐壓降低來判斷劣質絕緣子的。中試控股這種方法判斷絕緣子的優劣最直接、最權威、也是檢驗其他方法有效性和檢出劣質絕緣子真傷的依據。但該方法需將絕緣子拆換，難以現場測量。
        5、紅外熱像儀檢測絕緣子劣化
        紅外熱像儀檢測絕緣子的基本原理，是根據絕緣子串的分布電壓，在各片絕緣子上反映的熱分布，進行成像處理來檢測絕緣子的，紅外熱成像儀可在遠距目標的地面測量，該測量受溫度變化影響較大，對間隙長的放電不敏感。
        6、紫外成像法
        微小但穩定的表面局部放電，會導致復合絕緣子傘裙和護套形成碳化通道或電蝕損。當絕緣子表面形成碳化通道時，其使用壽命會大大降低，甚至在短期內被擊穿。利用電子紫外光學探測儀，可以帶電檢測復合絕緣子表面，由于局部放電而形成的碳化通道和電蝕損中帶電粒子會放出紫外線。當絕緣子表面形成導電性碳化通道時，局部放電之處，要求在夜間、正溫度環境下操作，這要求檢測應在高濕度甚至有降雨的環境中進行。但檢測結果容易受到觀察角度的影響，檢測設備也較gui。

3.1 無線絕緣子分布電壓測量表注意事項

1. 試驗過程中，探測器與手持機相互之間必須保持在通信距離范圍之內。即：探測器與手持機之間的距離不得大于100米。試驗和工作期間，必須安裝合適的探頭。

2. 在帶電設備上作業，必須通過絕緣操作桿進行。在測量時，探測器A、B探頭必須可靠地接觸被測絕緣子兩端的金具部分；

3. 探測器上LED綠燈有規律地閃亮，表示探測器正在發射信號。如果LED燈發出微弱的光，表示探測器需要及時更換電池，仍不能正常工作，探測器可能有故障，應從絕緣桿上取下送回修理。

4. 測量結束后，長按探測器開關按鈕至LED燈變紅后松開，即可關閉探測器。
