互感器CTPT測試儀

電流互感器及使用特性：
(1)一次電流不隨二次負載的變化而變化;
(2)一次電流取決于系統負荷的變化而變化;
(3)二次線路所消耗的功率隨二次阻機的變化而變化;
(4)二次額定電流為5安培。

(5)二次測阻抗很小，近似短路狀態;

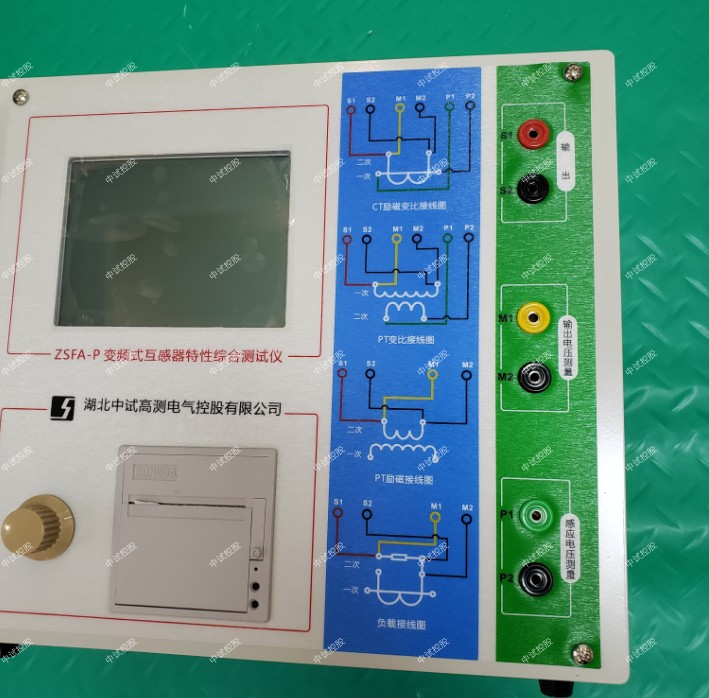

ZSFA-P 變頻式互感器特性測試儀
基于低頻變頻技術的互感器勵磁特性和變比、極性測試儀
一、簡介
電流、電壓互感器測試儀器。采用中試控股高性能DSP和ARM、中試控股先進的工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于水平，是電力行業用于互感器的專業測試儀器。
二、特點
1、互感器CTPT測試儀功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB1208等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、ZSFA-P 變頻式互感器特性測試儀基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、中試控股界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg。
三、參數指標
測試用途 保護類CT，保護類PT
輸出 0~180Vrms，12Arms，18A（峰值）
CT變比
測量 范圍 1~40000
 精度 ±0.05%
PT變比
測量 范圍 1~40000
 精度 ±0.05%
相位測量 精度 ±5min
 分辨率 0.5min
二次繞組電阻測量 范圍 0~300Ω
 精度 2%±2mΩ
中試控股交流負載測量 范圍 0~1000VA
 精度 2%±0.2VA
輸入電源電壓 AC220V±10%，50Hz
工作環境 溫度：-10οC~50οC，濕度：≤90%
尺寸、重量 尺寸340mm x 300mm x 150mm重量<9kg

互感器CTPT測試儀對測量用的電流互感器除考慮使用場所外還應根據以下幾個參數進行xuanz：
　　(1)額定電壓的xuanze。要使被測線路線電壓Ux與互感器額定電壓Ue相適應，要求U> Ux。
　　(2)額定變比的xuanze。應按照長期通過電流互感器的極大工作電流Izxuanze其額定一次電流Ile，應使Ile≥1，最好使電流互感器在額定電流附近運行，這樣測量更準確。
　　(3)額定容量的xuanze。為了準確計出電流互感器的二次負載必須在額定容量(阻抗)以下，其誤差才不會超過給定準確等級。
　　(4)準確等級的xuanze，一般電度表及所有測量儀表均選擇準確等級不低于0.5級電流互感器。
