有載開關儀

 復合式與組合式兩種有載開關有什么不同復合式有載開關的選擇開關本身帶有切換觸頭，切斷電弧與選擇分接頭動作是同時進行的，結構比較緊湊簡單，所有的部分組裝在一個絕緣筒內，過渡電阻與動觸頭都裝在轉動軸上。

組合式有載開關的切換開關和選擇開關是分開的。切換開關由快速機構驅動，中試控股專門用于切換負荷電流，有滅弧的任務，放置在單獨的絕緣筒內。選擇開關負責選擇分接頭，不切斷電弧，動作于切換開關動作之前。切換開關與選擇開關之間按規定動作順序動作。

有載開關儀有載分接開關是與變壓器回路連接的唯一運動部件，因此有載分接開關的檢測，越來越引起重視。
在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。為此，ZSKC-4000 變壓器有載分接開關特性測試儀器，該儀器主要用于測量有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。

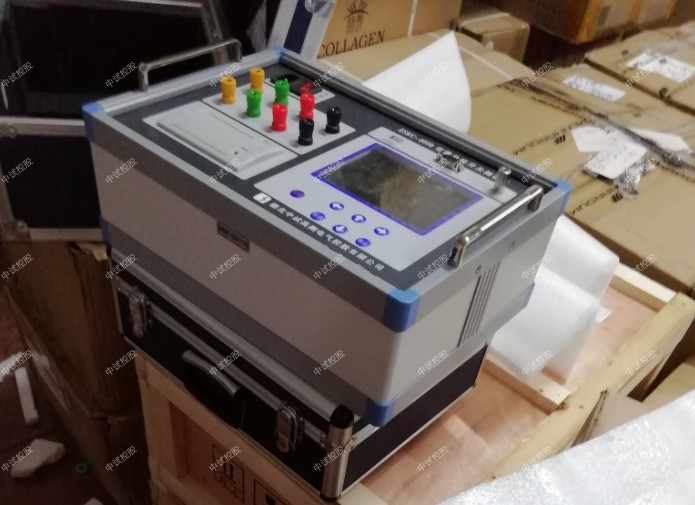

ZSKC-4000 變壓器有載分接開關特性測試儀

儀器智能化程度高，全部中文菜單提示，操作簡單。
儀器體積小、重量輕、抗干擾能力強，中試控股大大減輕了現場工作人員的勞動強度，是發、供電單位，變壓器制造行業保障安全生產，提高產品質量的理想儀器。
性能特點
1、儀器輸出電流大，重量輕；
2、儀器輸出開路電壓28V，在1A檔的電流下可以測試10Ω的過渡電阻，并設有0.5A、0.3A檔，方便測試更大的過渡電阻；
3、具有完善的保護電路，可靠性強；
4、立式機箱結構，5.7寸的大液晶顯示，便于現場操作；
5、具有U盤存儲功能，可以存儲更多數據波形。
技術指標
1、輸出電流：1.0A、0.5A、0.3A；
2、電阻量程：0.1～10Ω；5～20Ω；10～40Ω；
3、電阻測量精度：±(讀數×5%+5個字)，分辨率：0.01Ω；
4、過渡時間測量范圍：1～250mS；
5、過渡時間測量精度：±1mS，分辨率：0.1mS；
6、有載開關儀采樣頻率：10K；
7、存儲方式： U盤存儲、本機存儲；
8、工作溫度：-20℃～+50℃；
9、環境濕度：≤90%RH，無結露；
10、工作電源：AC220V±10%，50Hz±10%。

有載開關儀操作方法

（一）接線

1、帶變壓器線圈測量

如圖2所示為一典型帶有載分接開關的電力變壓器原理圖

圖2 帶線圈測量接線圖 吊芯測量接線圖

將中試控股有載開關儀內附的4根（紅、綠、黃、黑）大線夾取出來，用大線夾夾住變壓器高壓端子的A、B、C和中性點O端，將線的另一接線端子分別插入儀器面板上的A、B、C、O插孔。用小夾子將變壓器低壓側的A、B、C、O端子短路接地即可。

2、吊芯測量有載分接開關

在變壓器大修時，有載分接開關吊出沒有線圈如圖2所示。先把每一相中開關連接的觸點短路，用儀器附帶的4根（紅、綠、黃、黑）小線夾分別夾住A、B、C相的短路點和中性點，另一接線端子分別插入儀器即可。
