局放檢測儀

隨著人們對局部放電研究的深入，各種定位方法層出不窮，具體的算法和實現技術上有很多研究報道，實踐上也發揮了相應的作用，但總的說來效果并不理想。應用較多的、但不總是成功的局部放電定位方法有：電氣法、超聲波法和二者的組合即電氣一超聲波法。這些方法都能檢測變壓器中嚴重的缺陷，然而它們的靈敏度強烈地受局部放電缺陷在絕緣系統中所處位置的影響。

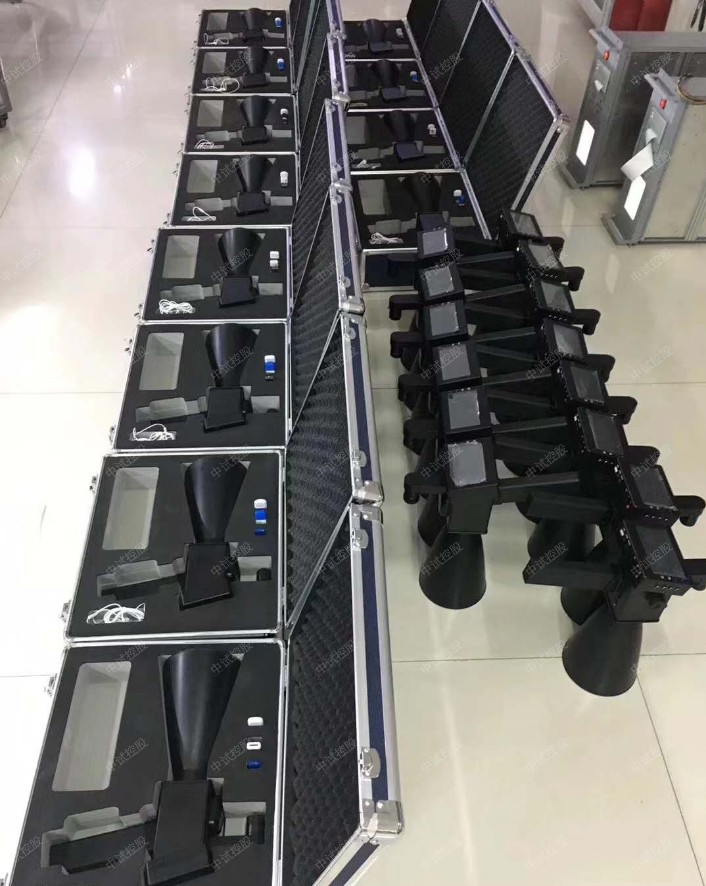

局放儀局部放電發生時，產生超聲波、熱、光、磁等物理現象，其中超聲波會以聲源為中心，以球面波形式向周圍傳。ZSJF-9000D高壓開關柜局放測試儀用接收局放產生超聲波的信號來判斷局部放電的存在和位置，并結合實時顯示的圖像和數據，快速診斷局部放電狀況。該測試儀集成了暫態對地電壓、超聲波兩種檢測方式。
1、采用超聲波和暫態地電波（TEV）檢測高壓開關柜局部放電的大小，以dBmV為單位，接觸測量和不接觸測量（手持式超聲波接收天線）相結合，可定性、定量。
2、使用方便，體積小，重量輕。便于攜帶。
3、檢測過程中不必停電。
4、采用彩色液晶屏顯示效果更友好、直觀。
5、兩種測量傳感器，超聲波和地電波傳感器可以相互驗證，相互補充。高壓開關柜的放電方式不同，有的適用超聲波傳感器發現，有的適用地電波傳感器發現。
6、用地電波的接觸測量模式對開關柜逐臺測量、記錄數據，對有放電的開關柜存儲數據、波形并生成報告，這樣找到發出地電波的局部放電點并定位定性定量。
7、再用手持天線連接主機，對開關柜的整體進行超聲波測量方式不接觸測量掃描，找到放電點后再用超聲波接觸測量方式進行接觸測量的出數據及波形并存儲，這樣找到發出超聲波的局部放電點并定量，使用簡便，比國外的同類產品省事省力工作效率高。
8、黃綠紅三段警示值和超聲波波形和地電波波形顯示在同一界面，方便直觀，地電波在柜體上直接測量，不用再和接地鐵牌上的背景值對比。

技術指標
1、TEV  性能參數
? 傳感器：電容性；
? 測量范圍：-5～60dB，步長1dB ；
? 分辯率： 1dB。
2、超聲波測量參數
? 測量范圍： -11dB～ 68 dB ，步長1dB；
? 分辯率： 1dB；
? 傳感器中心頻率： 40kHz±1kHz ；
? 傳感器直徑： 16mm。
3、儀器硬件指標
? 指示器：彩色背光 LCD；
? 顯示分辨率： 320X240；
? 橫向靈敏度：50us/Div ~2m s /Div；
? 垂直靈敏度：4uv/Div ~400uv/Div (超聲波)；
            400uv/Div ~40mv/Div（TEV）；
? 局放儀觸發模式：Auto,  Norm,Sign；
? PC連接接口：USB連接；
? 充電方式：專用充電器；
? 數據存儲：支持卡存儲；
? 操作時間：完全充電后每套可使用4至5小時；
? 連接器： 2.1mm 低壓直流充電器輸入；
? 3.5mm 立體聲耳機插座 ；
? 外部超聲波傳感器輸入；
? 耳機： 最小 8 歐姆。
4、工作環境
? 工作溫度： -10～ 45 ℃；
? 濕度： 0 -90 % RH 無凝露 ；
5、尺寸
? 尺寸：主機  245*132*45 mm；拋物面直徑：275mm；
? 重量：1kg（主機） 0.5kg（傳感器）；
6、局放儀電池充電器
? 額定電壓： 90 ~ 264V AC；
? 頻率: 47 - 63Hz；
? 充電電壓：12V DC；
? 充電電流： 500 mA ；
? 完全充電所需時間: 5 小時。
7、外接拋物線超聲波傳感器參數
? 傳感器中心頻率：40 kHz；
? 傳感器直徑：16mm；
? 拋物面反射器外直徑: 275mm；
? 拋物面反射器標準直徑: 250mm；
? 重量： 0.6 kg；
? 工作溫度： -10 - 50 ℃；
? 濕度： 0 -90 %相對濕度，無凝露。
