電流互感器測試器

電流互感器的用途和一般常識
       電流互感器主要作用是將電流回路的大電流按一定比例縮小到便于測量表計和繼電器適用的數值，中試控股從而使用串聯在其二次繞組回路的測量表計和繼電器可以做得小巧精密。常用的是電流互感器二次額定電流為5A，因此，二次側與其負載之間的連線可以用小截面的導線或電纜。
       電流互感器的一次繞組是直接與電力回路串聯的，因此，繞組的絕緣水平必須與電力回路的電壓等級相適應，其容量滿足電力回路長期通過負載電流時，不致使一次繞組的溫升力超過允許值。
       當發生短路故障時，短路電流較正常負荷電流一般要大很多倍，這樣大的短路電流會產生很大的機械應力和熱效應，對電流互感器是有害的。故選電流互感器時，除容量和絕緣水平應滿足要求外，還要校驗在短路時的機械應力和熱效應，使其不超過電流互感器的額定允許值。
       在運行的任何情況下，電流互感器二次繞組端子是不允許開路的，否則將產生危險的高電壓，造成人身和設備事故。這是因為電流互感器二次繞組開路時，互感器一次繞組中的全部電流均為勵磁電流，使鐵芯中的磁通密度大大上升，從而在二次繞組中感應出高達數千伏的感應電勢，威脅著二次繞組的絕緣，同時也威脅工作人員的人身安全。另外，由于磁通密度的大大上升，使鐵芯內渦流及磁滯損耗大大增加，產生大量的熱量，使互感器的磁導體溫升超過許可范圍，這高溫對靠近磁導體的繞組絕緣尤為有害。第三，由于產生殘磁的關系，使磁導體的磁性趨于惡化。
       電流互感器的二次繞組回路必須有一點接地。這是為了防止當一次繞組和二次繞組擊穿后在二次繞組出現高電壓，以致損壞二次設備和威脅人身安全。但是電流互感器二次回路不能有兩點接地，否則會由于地中電流引起的繼電保護誤動作。
       電流互感器的一次繞組匝數很少，貫穿式電流互感器一次繞組有的只有一匝。根據不同的需要，電流互感器的二次繞組可以做成多個獨立線圈，分繞在單獨的鐵芯上。

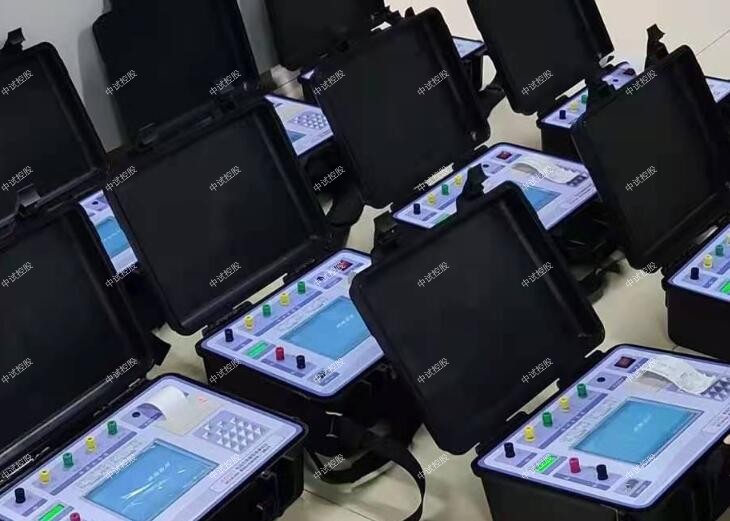

1、ZSCT-H 電流互感器現場測試儀、電流互感器測試器具有遞推法測量電流互感器誤差功能，方便現場開展計量裝置現場檢定工作。
2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，中試控股使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3、內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。
4、采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
5、測量范圍寬，可以至5A~31500A
6、具有電流互感器變比、二次繞組內阻測試功能。
7、采用800×600高分辨率大屏幕TFT彩色液晶觸摸顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。
8、采用精準的軟件算法，測量數據的準確性進一步提高。
9、具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
10、自動對測試數據進行化整，并判斷是否超差，超差數據顯示橙色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。
11、同時可以測試電壓互感器的變比和極性功能。
12、直接出具現場檢定結論，合格或超差。
13、大規模存貯器可存儲現場測試數據多達1000條。
14、采用RS232或USB接口連接計算機打印數據證書。
15、采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全。
技術指標
1、電流互感器誤差測量部分
（1）整機準確度：被測電流互感器誤差限值的1/3
（2）測試范圍：5A~25000A/5A
（3）電流互感器測試器被測電流互感器工作范圍： 1%～120%
（4）二次負荷：2.5VA～300VA 、COSφ=0.1～1.0
（5）被檢電流互感器準確度范圍：0.2及0.2S
（6）電阻、導納測量誤差≤5.0%
（7）測量范圍：R：0.00Ω～20.0Ω
Y: 0.000mS～100.0mS
2、電壓互感器校驗儀部分
（1）基本誤差：
百分表：1級
測量范圍：f ：0.0000%～200.0%
δ：0.000′～999.9′
（2）額定工作電壓：100/3V
（3）被測電壓互感器工作范圍： 20%～120%
3、消耗功率：20VA
4、電流互感器測試器準確度等級：0.05S級
6、重量：10kg

電流互感器測試器測得的伏安特性曲線與伏安特性曲線或最近的測量伏安特性曲線比較,位置電壓不應有顯著降低。中試控股若有顯著降低,應檢查二次繞組是否存在匝間短路。施加于電流互感器二次接線端子上的額定頻率的電壓，若其均方根值（有效值）增加10%，勵磁電流便增加50%，則此電壓方均根值稱為拐點位置電壓。當電路中發生觸電或漏電故障時，保護動作，切斷電源。使用：可讓三相導線一起穿過一零序電流互感器，或在三相線路上各裝一個電流互感器，也可在中性線N上安裝一個零序電流互感器，利用這個互感器來檢測三相的電流矢量和。零序電流互感器采用ABS工程塑料外殼,全樹脂澆注,全密封，有效的避免了互感器在長期使用過程中的銹蝕。絕緣性能好，外形美觀。具有靈敏度高、線性度好運行可靠，安裝方便等特點。其性能優于一般的零序電流互感器，使用范圍廣泛，不僅適用于電磁型繼電保護，還能適用于電子和微機保護裝置。

零序電流互感器基本工作原理:

　在線路與電氣設備正常的情況下，各相電流矢量的和等于零.因此，零序電流互感器的二次側繞組是無信號輸出，執行元件不動作。當發生接地故障時的各相電流的矢量和不為零，故障電流使零序電流互感器的環形鐵芯中產生磁通，零序電流互感器的二次側感應電壓使執行元件動作，帶動脫扣裝置，切換供電網絡，達到接地故障保護的目的。

中試控股實際工作中常采用伏安特性法先測量CT的伏安特性曲線，根據CT的伏安特性曲線再繪出“CT的10%誤差曲線。根據電流互感器10%誤差的曲線得出二次回路的最大允許阻抗ZYmax與該二次回路的實際阻抗ZL進行比較，若ZL＜ZYmax則認為該電流互感器是滿足10%誤差要求的。簡介
發電廠與變電站的高壓電能計量裝置，以及電能計量裝置，關系到發電、送電、供電及用戶多方的情況。為計量準確，必須按照《電能計量裝置檢驗規程》和《電能計量裝置技術管理規程》進行檢驗。
電流互感器測試器是以測試技術，大規模電子線路設計以及符合相關規程出來的。它解決了現場檢定電流互感器、電壓互感器工作強度大、操作繁瑣問題，功能強大。
