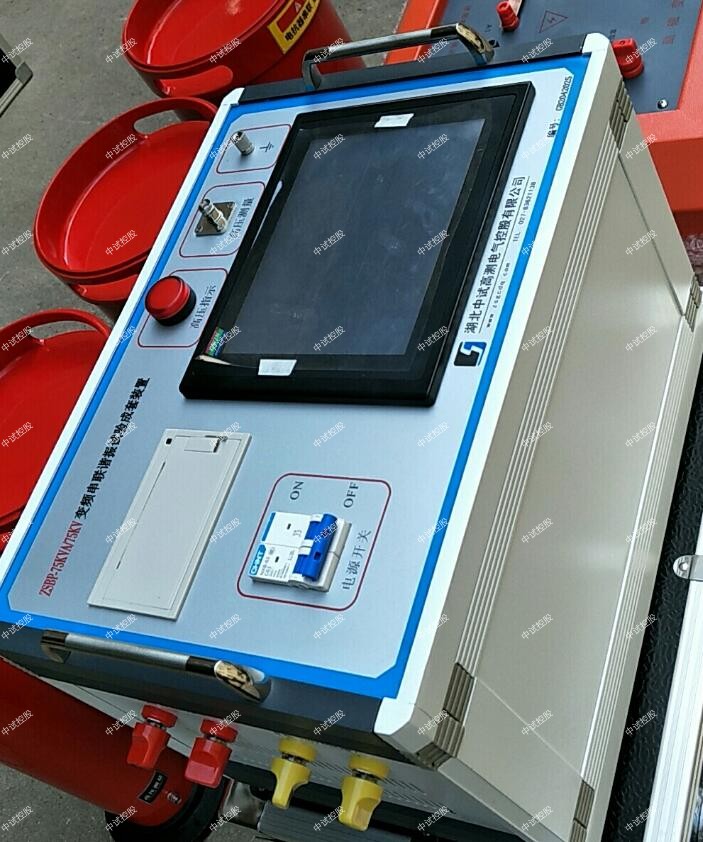

10kV/800mm2/1000m諧振試驗裝置

變頻串聯諧振試驗成套裝置的電路是電容器與電感線圈串并聯而成的。諧振電路廣泛應用在無線電技術和廣播電視技術；另外，各種無線電裝置、設備、測量儀器等都缺不了諧振電路，這種電路的顯著特點就是它具有選頻能力，它可以將有用的頻率成分保留下來，中試控股而將無用的頻率成分濾除，并執行許多其他有用的任務。

電容器和線圈的共同特點是儲存電力的能力，當電壓施加在電容器C的極板上時，在分隔兩極板的薄介質層中形成靜電荷；如果負載連接到電容器的引線，則通過電路時間常數通過負載放電的速率取決于電阻和電容。

10kV/800mm2/1000m諧振試驗裝置適用范圍：

1、110kV及以下電壓等級GIS（20個間隔及以內，試品電容不大于20000pF）、隔離開關、絕緣子、套管、CT等設備交流耐壓試驗，最高試驗電壓265kV，頻率30-300HZ，試品耐受標準電壓時間1min；

2、110kV/800mm2/1000m（單位電容量0.215uF/km）及以內的交聯電纜交流耐壓試驗，最高試驗電壓128kV，頻率30-300HZ，試品耐受標準電壓時間60min；

3、中試控股220kV及以下電壓等級電力變壓器（試品電容不大于22000pF）主絕緣工頻交流耐壓試驗，最高試驗電壓160kV,頻率45-65HZ，試品耐受標準電壓時間1min；

4、10kV/800mm2/1000m諧振試驗裝置220kV GIS（20個間隔及以內，試品電容不大于20000pF）、隔離開關、絕緣子、套管、CT等設備交流耐壓試驗，最高試驗電壓495kV，頻率30-300HZ，試品耐受標準電壓時間1min；

5、220kV/630mm2/1000m（單位電容量0.12uF/km）及以內的交聯電纜交流耐壓試驗，最高試驗電壓215.9kV，頻率20-300HZ，試品耐受標準電壓時間60min;

電感L也可以儲存電能，然后通過負載將其消散，當電壓施加到線圈（或任何變型，總是具有一定程度的電感）時，在周圍空間中形成磁場；建立磁場的作用需要能量，能量儲存在磁場中，而不是作為電阻負載以熱的形式耗散；如果電感現在連接到負載，磁場崩潰，其能量釋放到電路。

在串聯諧振電路中，在諧振頻率處阻抗最大，此時電流最??；在由電阻、電感和電容組成的串聯電路中，當電容電抗XC等于電感電抗XL，即XC=XL時，電路中電壓U和電流I的相位同樣，電路呈現電阻，這種現象稱為串聯諧振。當電路發生串聯諧振時，中試控股電路的阻抗Z=√R^2（XC-XL）^2=R，總阻抗最小，電流達到最大值，這些LC電路中的任何一個都可以并聯或串聯，以產生直通或帶阻。

理想情況下，諧振電路會無限期地響，但在現實世界中，少量的電阻會逐漸將輸出降低到零，示波器顯示的波形稱為阻尼波。這種情況通常在自然界和電子電路中都會出現；如果將電能連續地饋入電路，則存在稱為震蕩的情況，震蕩器是幾乎所有現代廣播和電視設備中所用超外差的基本組成部分。
