10kV3km電纜耐壓專用串聯諧振裝置

串聯諧振耐壓試驗裝置的電抗器的配置算法

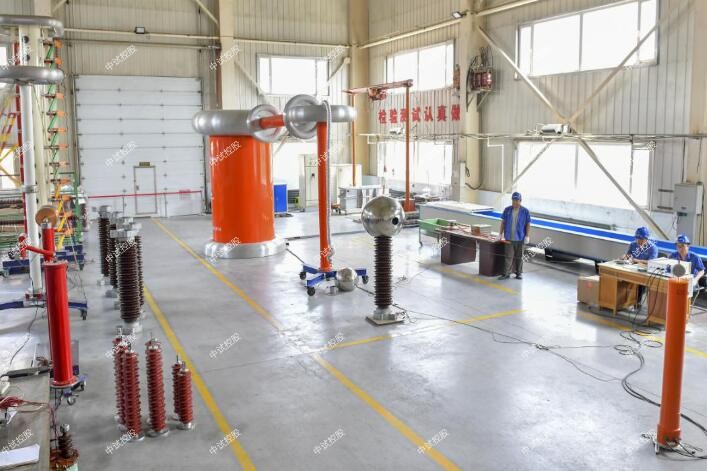

成套串聯諧振耐壓試驗裝置。對1km規格26/35kV 120 mm2的電纜進行耐壓試驗。該裝置由變頻電源、勵磁變、高壓電抗器、電容分壓器(電容量1000pF)、高壓補償電容器等組成。
中試控股根據試驗標準確定試驗電壓，中試控股并根據試驗電壓考慮串聯諧振耐壓試驗裝置電抗器的組配：
由CB50150-2006電氣裝置安裝工程電氣設備交接試驗標準可知26/35kV交聯電纜交接時交流耐壓試驗電壓為2U0=2 x 26=52kV，由于XZKY-30/1.9/65電抗器額定電壓為30kV,單臺不能滿足52kV的試驗電壓要求,就需要此型號兩臺電抗器串聯使用則有:2 x 30k V=60kV>52kV,則所電抗器滿足試驗電壓的要求。

我們做10KV300平3km電纜耐壓一般用ZSBP-132kVA/66kV變頻串聯諧振試驗裝置

ZSBP-132kVA/66kV變頻串聯諧振試驗裝置技術指標

1．額定電壓：

22kV---滿足10kV/300mm2電纜的交流耐壓試驗,試驗電壓≤22kV,試驗時間5min；

42kV---滿足10kV開關等電氣設備的交流耐壓試驗,試驗電壓≤42kV,試驗時間1min；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作60分鐘；

4．裝置自身品質因數：Q>50

5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）

6．輸入電源：三相380V或單相220V

7．頻率調節范圍：30Hz～300Hz

8．系統測量精度：1.5％

9．裝置具有過壓、過流、零位啟動等保護功能　

四、10kV3km電纜耐壓專用串聯諧振裝置被試品對象及試驗要求

1、10kV/300mm2電纜3km交流耐壓試驗，電容量≤1.1265uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、10kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。

五、裝置主要技術參數及功能

1） 額定容量：132kVA

2） 額定電壓：66kV

3） 額定電流：6A

4） 測量精度：系統有效值1.5級

5） 工作頻率：30-300Hz

6） 裝置輸出波形：正弦波

7） 品質因素：裝置自身Q≥30(f=45Hz)

8） 波形畸變率：輸出電壓波形畸變率≤1%

9） 輸入電源：單相220或三相380V電壓，頻率為50Hz

10） 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘

11） 溫 升：額定負載下連續運行60min后溫升≤65K

12） 保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能

六、工作環境

環境溫度：－10℃–40℃;

相對濕度：≤90%RH;

海拔高度: ≤1000米；

九、系統配置及其參數

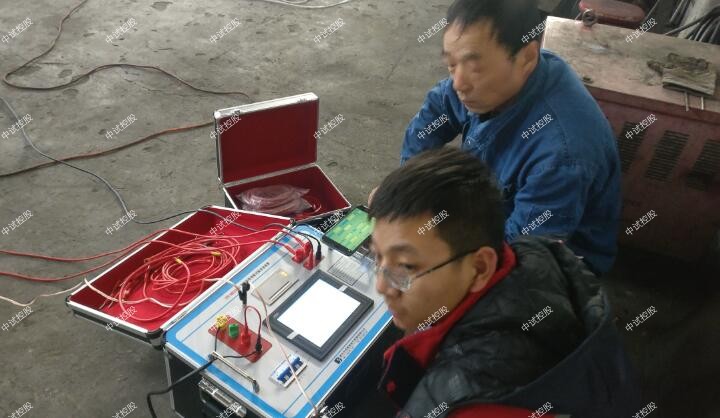

(一) 變頻電源ZSBP- 6kW 1臺

1) 額定輸出容量：6kW

2) 工作電源：220/380±10%V（三相），工頻

3) 輸出電壓：0–400V

4) 額定輸入電流：15A

5) 額定輸出電流：15A

6) 電壓分辨率：0.01kV

7) 電壓測量精度：1.5%

8) 頻率調節范圍：30–300Hz

9) 頻率調節分辨率：≤0.1Hz

10) 頻率穩定度：0.1%

11) 運 行 時 間：額定容量下連續60min

12) 溫 升：額定容量下連續運行60min元器件最高溫度≤65K

13) 噪 聲 水 平：≤50dB

14) 尺寸（長寬高mm）：400×280×400

15) 重 量：約10kg

(二) 激勵變壓器ZSJLB-6kVA/1/3/0.4kV 1臺

1) 額定容量：6kVA

2) 輸入電壓：0-400V

3) 輸出電壓：1/3kV

4) 結 構：干式

5) 尺寸（長寬高mm）：450×330×430

6) 重 量：約45kg

(三) 高壓電抗器ZSDK-44kVA/22kV 3節

1) 額定容量：44kVA;

2) 額定電壓：22kV

3) 額定電流：2A

4) 電 感 量：55H/單節

5) 品質因素：Q≥30 (f=45Hz)

6) 結 構：干式

7) 尺寸（內徑高mm）：?282×435

8) 重 量：約48kg

（四）電容分壓器ZSFRC-2500pF/70kV 1套

1) 額定電壓：70kV

2) 高壓電容量：2500pF

3) 介質損耗：tgσ≤0.5%

4) 分 壓 比：1000：1

5) 測量精度：有效值1.5級

6) 尺寸（內徑高mm）：?140×500

7) 重量：約6kg

10kV3km電纜耐壓專用串聯諧振裝置的升壓方法

變頻串聯諧振升壓方法有工頻諧振升壓法和變頻諧振升壓法，中試控股工頻諧振升壓法主要用于發電機、變壓器和電容式電壓互感器的試驗，變頻諧振升壓法主要用于交聯電纜的試驗。能滿足電纜因長度不同，電容量在較大范圍內變化的要求。
工頻諧振升壓系統是在工頻條件下（現場試驗為50Hz）使得電感和被試品電容諧振，產生工頻高壓。
工頻諧振升壓系統一般采用調節電感感抗的方式在激勵源的作用下使得電抗器和被試品電容諧振，通常稱為調感式；也可以采用在被試品兩端并聯電容器的方式改變被試系統的電容量使得在激勵源的作用下與電抗器諧振，通常稱為調容式；還可以同時改變電抗器的感抗和被試系統的電容量使得系統達到諧振狀態，通常稱為調感調容式。
調感式通常中試控股采用調節鐵心電抗器的氣隙的方式，可以連續平滑的調節感抗值，操作比較方便。電容則不能連續的調節，所以現場操作一般使用調感法或調感調容法。
電力系統中，有的類型的試品的的電容量是幾個固定的量，比如CVT，它只有幾個固定的電容值。有的試品是根據試品的容量和電壓等級及其他特征而變化的，比如發電機，變壓器，電纜等。因此，工頻諧振大多分為兩類，一類為電抗器電抗值需要連續可調節的，另一種只需要電抗值在幾個固定值之間的。第一類主要適合發電機和變壓器，第二類主要適合CVT。
