10kv及以下開關、母線等高壓電器交流耐壓諧振裝置

串聯諧振的原理:

Z=R+j（wL-1/ωc）=R+j（Xl-Xc）=R+jX

（復阻抗計算）

變頻串聯諧振試驗裝置主要針對 10kV-220kV、變電站及線路等 所有電氣主設備的交流耐壓試驗設計制造。

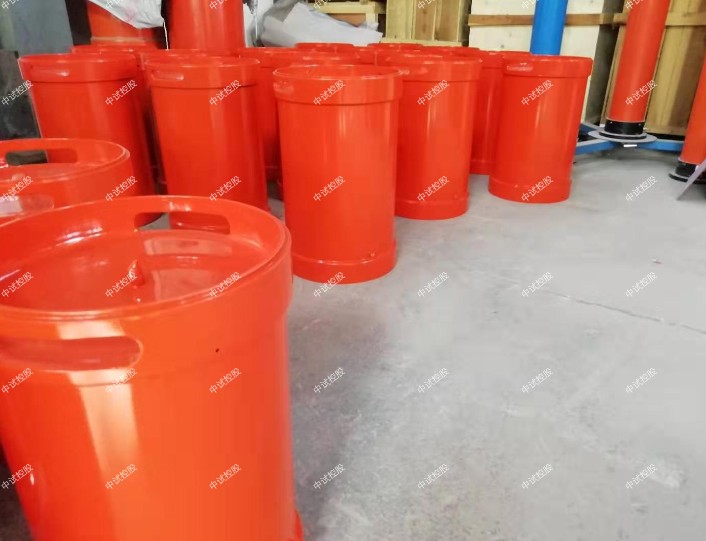

電抗器采用多只分開設 計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足低電壓 的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試 驗部門及電力安裝、修試工程單位理想的耐壓設備。

ZSBP-220kVA/55kV 變頻串聯諧振耐壓試驗裝置技術方案
1、串并聯諧振基本原理：
1．1諧振耐壓試驗是利用電抗器的電感與被試品電容組成LC串聯回路，調節變頻電源輸出的電壓頻率，實現串并聯諧振，在被試品上獲得高電壓，中試控股是當前高電壓試驗的一種新方法，深受專家好評，在國內外已經得到廣泛的使用。

2、串并聯諧振試驗裝置特點：
1具有輸出容量大，輸出電壓高、中試控股可任意組合電抗器針對不同試品的交流耐壓試驗。
2具有體積小、重量輕、特別方便野外試驗。
3具有保護功能好、有過壓保護、過流保護、時間保護、閃絡保護、過熱保護、模塊保護等功能。
410kv及以下開關、母線等高壓電器交流耐壓諧振裝置具有操作極具簡單，并具有手動和自動兩檔。
5采用大屏幕、使試驗數據一目了然，并可打印試驗結果。
6具有試品擊穿后無過電壓之虞，中試控股對試品的損壞相當小。
7試驗所需電源容量小，僅是工頻變壓器試驗所需電源容量的幾分之一，解決現場電源難找的問題。

3、適用范圍：
滿足300mm2/35kv交聯電纜長度1km的交流耐壓試驗。
滿足300mm2/10kv交聯電纜長度3km的交流耐壓試驗。
滿足10kv及以下開關、母線等高壓電器的交流耐壓試驗。

4、使用環境條件：
1 環境溫度：-10℃～40℃
2 相對濕度：不大于90%
3 海拔高度：2500米以下

總結:裝置容量定為220kVA/55KV;分四節電抗器，電抗器單節為55kVA/22kV/2.5A通過組合使用能滿足上述被試品的試驗要求。
串聯諧振耐壓試驗裝置的電抗器的配置算法

10kv及以下開關、母線等高壓電器交流耐壓諧振裝置成套串聯諧振耐壓試驗裝置。中試控股對1km規格26/35kV 120 mm2的電纜進行耐壓試驗。該裝置由變頻電源、勵磁變、高壓電抗器、電容分壓器(電容量1000pF)、高壓補償電容器等組成。
根據試驗標準確定試驗電壓，并根據試驗電壓考慮串聯諧振耐壓試驗裝置電抗器的組配：
由CB50150-2006電氣裝置安裝工程電氣設備交接試驗標準可知26/35kV交聯電纜交接時交流耐壓試驗電壓為2U0=2 x 26=52kV，由于XZKY-30/1.9/65電抗器額定電壓為30kV,單臺不能滿足52kV的試驗電壓要求,就需要此型號兩臺電抗器串聯使用則有:2 x 30k V=60kV>52kV,則所選電抗器滿足試驗電壓的要求。

10kv及以下開關、母線等高壓電器交流耐壓諧振裝置的升壓方法

變頻串聯諧振升壓方法有工頻諧振升壓法和變頻諧振升壓法，工頻諧振升壓法主要用于發電機、變壓器和電容式電壓互感器的試驗，變頻諧振升壓法主要用于交聯電纜的試驗。能滿足電纜因長度不同，電容量在較大范圍內變化的要求。
工頻諧振升壓系統是在工頻條件下（現場試驗為50Hz）使得電感和被試品電容諧振，產生工頻高壓。
工頻諧振升壓系統中試控股一般采用調節電感感抗的方式在激勵源的作用下使得電抗器和被試品電容諧振，通常稱為調感式；也可以采用在被試品兩端并聯電容器的方式改變被試系統的電容量使得在激勵源的作用下與電抗器諧振，通常稱為調容式；還可以同時改變電抗器的感抗和被試系統的電容量使得系統達到諧振狀態，通常稱為調感調容式。 中試控股
調感式通常采用調節鐵心電抗器的氣隙的方式，可以連續平滑的調節感抗值，操作比較方便。電容則不能連續的調節，所以現場操作一般使用調感法或調感調容法。
電力系統中，有的類型的試品的的電容量是幾個固定的量，比如CVT，它只有幾個固定的電容值。有的試品是根據試品的容量和電壓等級及其他特征而變化的，比如發電機，變壓器，電纜等。因此，工頻諧振大多分為兩類，一類為電抗器電抗值需要連續可調節的，另一種只需要電抗值在幾個固定值之間選擇的。第一類主要適合發電機和變壓器，第二類主要適合CVT。
