變頻串聯諧振交流耐壓裝置324kVA/270kV

ZSBP-324kVA/270kV變頻串聯諧振交流耐壓裝置

串聯諧振試驗裝置的安全操作準則

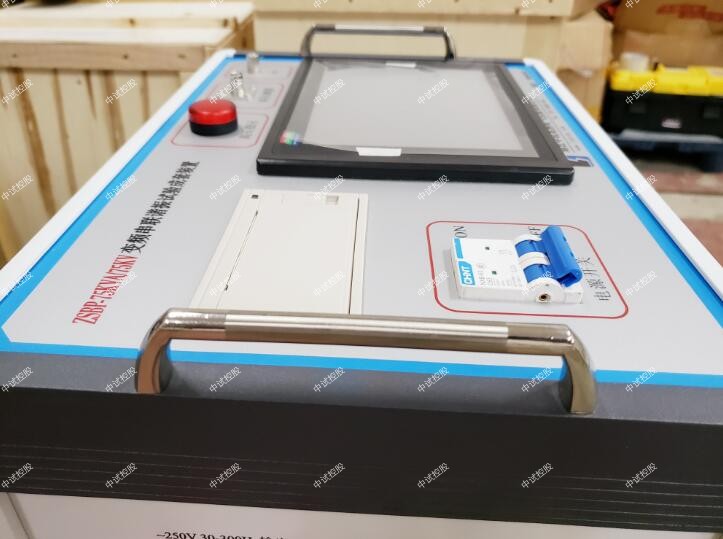

        變頻串聯諧振交流耐壓裝置324kVA/270kV主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振。

串聯諧振被試品對象及試驗要求：

110kV開關、母線、絕緣子、套管等電氣設備的交流耐壓試驗，中試控股試驗頻率為20-300Hz,試驗電壓不超過265kV。

110kV/40000kVA主變分段絕緣的交流耐壓試驗，電容量≤0.018μF，試驗頻率為45-65Hz，試驗電壓不超過80kV。

35kV/300mm2電纜1km，電容量≤0.1945μF，試驗頻率為20-300Hz,試驗電壓52kV。

6kV/3*120mm2電纜6500m，變頻串聯諧振交流耐壓裝置324kVA/270kV電容量≤2.13μF，試驗頻率為20-300Hz,試驗電壓15kV。

10kV/50MW發電機，中試控股電容量≤0.33uF，試驗頻率為45-55Hz，試驗電壓不超過23kV。

工作環境：

環境溫度：－150C –40 0C;

相對濕度：≤90%RH;

海拔高度: ≤3000米；

裝置主要技術參數及功能：

額定容量：324kVA；

輸入電源：單相220V/三相380V電壓，頻率為50Hz；

額定電壓：45kV；90kV；180kV；270kV

額定電流：7.2A；3.6A；1.8A；1.2A；

工作頻率：20-300Hz；

波形畸變率：輸出電壓波形畸變率≤1%；

工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

溫 升：中試控股額定負載下連續運行60min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

測量精度：系統有效值1.5級；

特點：
1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2、整個裝置單件重量很輕，便于現場使用。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。
4、能存儲和異地打印數據，存入的數據編號是數字，方便識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。
8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，中試控股使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。
10、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
11、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。

變頻串聯諧振交流耐壓裝置324kVA/270kV適用于10KV-500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。
      1、在做試驗前，應先檢查儀器是否完好無損，各連接導線是否完好，確保電源輸出，信號采樣線纜穩妥連接，導通無阻。
      2、試驗前要確保接線準確無誤，尤其是地線回路，一定要安全接地。
      3、試驗時，對試驗現場要劃安全區域，并置專人看守，杜絕閑雜人等靠近。
      4、不允許正在試驗時突然切斷系統電源，每次試驗時要退出正在試驗狀態，才可以切斷電源。
      5、變頻串聯諧振交流耐壓裝置324kVA/270kV主機發生故障后，不要自行拆開機箱維修，否則后果自負。
      6、不要在高溫、高濕、易燃、易爆和強磁場環境中存放、使用儀器。
      7、維護和保養請使用濕布和中性的清潔劑清潔儀器外殼，不要使用研磨劑和溶劑。
