變頻串聯諧振裝置600KVA/400KV

電纜進行串聯諧振直流耐壓試驗前先對其驗電并對地充分放電，將電纜兩端所連接設備斷開，試驗時不附帶其他設備;將兩端電纜頭絕緣表面擦干凈，以減少表面泄露電流所引起的誤差，必要時應在電纜頭相間加絕緣擋板。

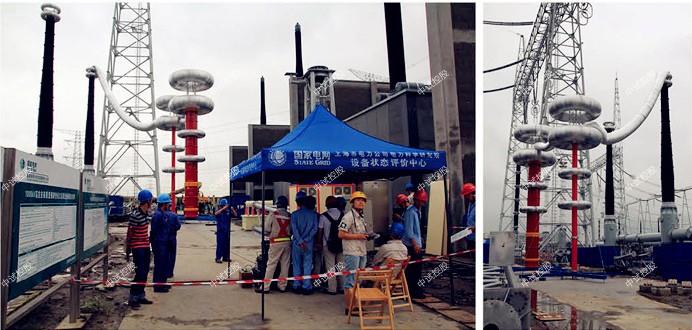

試驗場地應做好安全措施如安圍欄、警告牌等，檢查接地線、放電棒是否接好。加壓時，應分段逐漸緩慢升電壓以防充電電流過大，并分別在0.25-1.0倍試驗電壓下停留1分鐘后讀取泄漏電流值;最后在試驗電壓下按規定的時間進行耐壓試驗，并在耐壓試驗終了前，再讀取耐壓后的泄漏電流值。

變頻串聯諧振裝置600KVA/400KV根據電纜類型不同，中試控股微安表有不同的接線方式，一般都采取微安表接在高壓側，高壓引線及微安表加屏蔽。對于帶有銅絲網屏蔽層且對地絕緣的電力電纜，也可將微安表串接在被試電纜的地線回路，在微安表兩端并聯一放電開關，測量時將開關拉開，測量后放電前將開關合上，避免放電電流沖擊損壞微安表。

ZSBP-600KVA/400KV變頻串聯諧振試驗裝置

1.變頻串聯諧振試驗裝置以調整輸出頻率激發串聯諧振.

2.變頻串聯諧振耐壓成套裝置包括以下基本部件：

變頻電源、勵磁變壓器、高壓電抗器、電容分壓器及附件等。

3.600/400變頻串聯諧振耐壓裝置中試控股系統功能滿足以下試驗要求：

110KV電纜,S=300mm2 500m

220KV電纜,S=500mm2 300m

110KV.220KV開關，中試控股變壓器.刀閘試驗。

110KV.220KV開關、主變，GIS試驗。

中試控股以下環境條件下能夠不影響正常試驗：

溫度范圍：—10～45℃

海拔高度：≤2000m 相對溫度：≤90%

3.3系統技術參數如下：

a、輸出電壓波形：正弦波，波形畸變率≤0.5%

b、輸出分辨率：0.1HZ

c、變頻串聯諧振裝置600KVA/400KV輸出頻率范圍：30～300 HZ

d、額定負載下連續運行時間：30min,且各部件溫升≤35K

e、品質因數：30～300

f、不穩定度：0.01%

g、系統測量精度：1.0級

h、輸入工作電源：380V、50HZ

i、系統噪聲：≤60分貝

3.4系數使用功能：

a、具備手動試驗/自動調諧/自動試驗三種模式，并可任意切換。

b、具備大屏幕顯示，可指示：輸出電壓(有效值)及輸出頻率等。

c、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

d、具備過壓、過流保護功能，并可任意整定設置。

e、具備放電保護功能，在高壓發生閃絡時，可自動降電源，同時可以提示“電保護”及相關信息。

f、具備掉電保護功能。

g、具備過熱保護功能。

h、具備零值保護功能，系統和變頻電源只能零啟動、零退出。

i、具備各種數據打印功能。

j、具備系統故障自診斷功能。

三、本裝置特點：

1、變頻串聯諧振裝置600KVA/400KV主機保護功能齊全，有過流、過壓、閃絡、過熱、零值升壓、掉電保護等功能，前經滿負載試驗合格。

2、勵磁變壓器箱為雙層鋁塑結構，中試控股美觀輕巧。高壓側圈為三組線圈，且線圈有原件過壓保護。

3、電抗器可任意組合串聯或并聯。

應在高壓側直接測量試驗電壓。因為采用半波整流或倍壓整流時，如采取在低壓側測量電壓換算至高壓側電壓的方法，由于電壓波形和變比誤差以及雜散電流的影響，可能會使高壓試驗電壓幅值產生較大的誤差，故應在高壓側直接測量試驗電壓。

每次變頻串聯諧振裝置600KVA/400KV試驗完畢，應先降壓，切斷電源。然后對被試電纜用每千伏約80千歐的限流電阻對地放電數次，然后再直接對地放電，放電時間應不少于5分鐘以保證充分放電。
