10kV電纜1km打交流耐壓設備

在電容一定的情況下，我們是通過調節電感和頻率讓電路產生諧振條件，串聯諧振失諧必定有某個參數發生變法，比較常見的失諧現象就是，電纜在實施串聯諧振試驗時，電纜發生擊穿，此時，串聯諧振必然失諧，隨即電壓消失。
        10kV電纜1km打交流耐壓設備失諧解決辦法
        串聯諧振失諧我們中試控股首先要分析，是怎么原因造成，比如電纜，如果是電纜被擊穿造成，那么，這種就必須修復電纜之后再試驗，其次，檢查是否是安全距離過近，隨著中試控股串聯諧振裝置的諧振電壓升高，安全距離過近會產生放電，放電達到一定程度也會使串聯諧振也會失諧停機，這種情況只需要簡單處理一下即可。
       10kV電纜1km打交流耐壓設備常見的失諧基本就是以上兩種，當然還有不確定的因數，遇到這種問題我們要停機檢查，分析，不要盲目的送電。

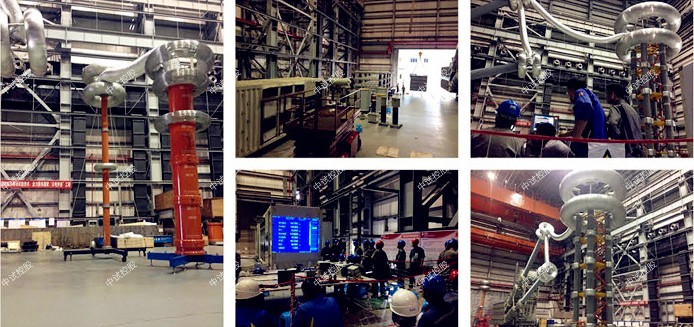

ZSBP-44kVA/44kV變頻串聯諧振試驗裝置

一、 被試品對象及試驗要求

10kV/300mm2電纜長度1km的交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

10kV/6300kVA主變的交流耐壓試驗，電容量≤0.01uF，中試控股試驗頻率45-65Hz，試驗電壓35kV，試驗時間1min。

10kV開關柜、絕緣子的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓42kV，試驗時間1min。

二、 工作環境

a) 環境溫度：－100C –50 0C;

b) 相對濕度：≤90%RH;

c) 海拔高度: ≤1000米；

三、 裝置主要技術參數及功能

1） 額定容量：44kVA；

2） 輸入電源：單相220或三相380V電壓，頻率為50Hz；

3） 額定電壓：22kV；44kV

4） 額定電流：2A；1A

5） 工作頻率：20-300Hz；

6） 裝置輸出波形：正弦波

7） 波形畸變率：輸出電壓波形畸變率≤1%；

8） 工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

9） 溫 升：額定負載下連續運行5min后溫升≤65K；

10） 品質因素：裝置自身Q≥30(f=45Hz)；

11） 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12） 測量精度：系統有效值1.5級；

五、裝置容量確定

裝置容量定為44kVA/44kV，分兩節電抗器，電抗器單節為22kVA/22kV/1A/100H，使用電抗器串并聯能滿足上述被試品的試驗要求。

試驗時設備使用關系列表

六、系統配置及其參數

1. 激勵變壓器ZSJLB-3kVA1臺

a) 額定容量：3kVA；

b) 輸入電壓：0-400V，單相；

c) 輸出電壓：1.5/3kV

d) 結 構：干式；

e) 重 量：約35kg；

2. 變頻電源ZSBP -3kW/220/380V 1臺

1．10kV電纜1km打交流耐壓設備額定輸出容量：3kW

2．工作電源：220/380±10%V（單/三相），工頻

3．輸出電壓：0 –400V，單相，

4．額定輸入電流：7.5A

5．額定輸出電流：7.5A

6．電壓分辨率： 0.01kV

7．電壓測量精度：1.5%

8．頻率調節范圍：20 – 300Hz

9．頻率調節分辨率：≤0.1Hz

10．頻率穩定度： 0.1%

11．運 行 時 間：額定容量下連續5min

12．額定容量下連續運行5min元器件最高溫度≤65K;

13．噪 聲 水 平：≤50dB

14．可實現以下功能：

1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；

2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。中試控股保證了變頻電源的長期穩定性和可靠性；

3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統

可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；

4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗模式、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；

5）試驗模式：觸摸屏和外接鼠標操作，有全自動、半自動、中試控股手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；

6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；

7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等

① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；

② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打印；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）

8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；

9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；

10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

15.重 量：約8kg；

3. 高壓電抗器ZSDK-22kVA/22kV 2節

a) 額定容量：22kVA;

b) 額定電壓：22kV；

c) 額定電流：1A；

d) 電 感 量：100H/單節；

e) 品質因素：Q≥30 (f=45Hz)；

f) 結 構：干式；

g) 重 量：約35kg；

4. 電容分壓器ZSFRC-50kV/1500pF 1套

1. 額定電壓：50kV；

2. 高壓電容量：1500pF

3. 介質損耗：tgσ≤0.5%；

4. 分 壓 比：1000：1

5. 10kV電纜1km打交流耐壓設備測量精度：有效值1.5級;

6. 重 量：約6kg；
