110kV互感器耐壓試驗裝置

ZSBP-110kV互感器耐壓試驗裝置

與傳統的高壓直流電源不同的是，在脈沖功率領域，高壓電容需要在充電到預設 值后瞬時放電，產生很大的脈沖功率，然后再充電，重復上述過程，電容電壓變化
  電容器充電技術有多種不同的分類方式，比如，按照工作頻率分，中試控股有工頻充電和高頻充電，按照充電方式分，有恒壓充電和恒流充電。目前，主要有以下三種充電方式：帶限流電阻的傳統高壓直流充電，工頻LC諧振式充電電源以及高頻開關變換器充電電源。
  (1)帶限流電阻的高壓直流充電電源 其充電原理圖如圖 1.2 所示，中試控股在充電階段，高壓直流電源經限流電阻對電容器充電 直至電容電壓與電源電壓相等；在放電階段，電容器對負載瞬間放電，發出脈沖功率， 限流電阻起到隔離高壓直流電源和負載的作用。這種充電方式非常簡單而且可靠，但是充電效率很低，最高只能到 50%，而且充電過程非線性，前期充電電流 非常大，但是后期卻太慢，只能適用于低重復頻率的場合。
  （2）工頻 LC 諧振式充電電源 其充電原理圖如圖 1.3 所示，基本原理是由 LC 構成的諧振系統，當  w2 LC =1時，充電電源的電流達到一個恒定值，實現對充電電容線性充電，因此充電速度較快。但 是缺點也很明顯，因為是工頻充電，充電精度和充電穩定性不可能太高，而且工頻變 壓器體積龐大、笨重，不利于實現小型化、集約化和模塊化。

1、110kV互感器耐壓試驗裝置幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

特征
試驗對象：110kV等級互感器，CVT，中試控股電容量0.01-0.02uF，試驗頻率為50Hz，試驗電壓不超過80kV

額定容量：40kVA；
輸入電源：220V，頻率為50Hz；
額定電壓：80kV；
額定電流：0.5A；
工作頻率：50Hz；
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行5min后溫升≤65K；
品質因素：裝置自身Q≥10(f=50Hz)；
測量精度：系統有效值1.5級；

激勵變壓器ZSJLB-3kVA/5kV         1臺
額定容量：3kVA；
輸入電壓：0-200V，單相；
輸出電壓：5kV；
結    構：干式；
重    量：約38 kg；

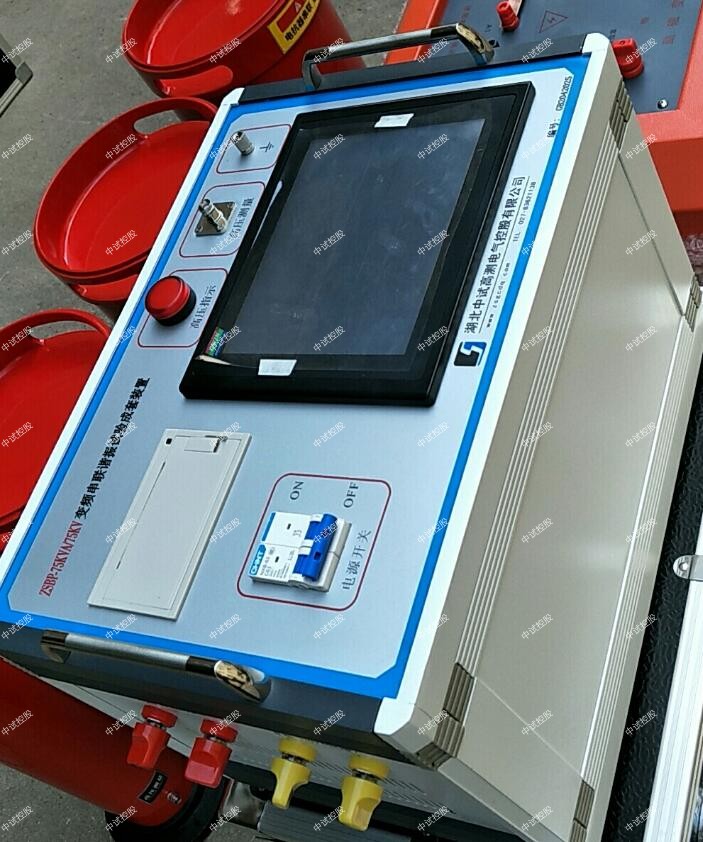

操作箱ZSXB-3KVA/0.22KV
額定輸出容量：3kVA
工作電源：220±10%V工頻
輸出電壓：0 - 250V，
額定輸入電流：12A
額定輸出電流：12A
運行時間：額定容量下連續5min
110kV互感器耐壓試驗裝置額定容量下連續運行5min元器件zui高溫度≤65K;
噪聲水平：≤50dB
重    量：約15kg；

可調電抗器ZSDK-20kVA/40kV          2節
額定容量：205kVA;
額定電壓：40kV；
額定電流：0.5A；
電感量：250H-510H/單節可調
110kV互感器耐壓試驗裝置品質因素：Q≥10 (f=50Hz)；
重    量：約45kg；

串聯諧振直流電源原理分析
 串聯諧振充電電源原理，中試控股包括全橋逆變諧振升壓、不控整流、采樣反饋和保護控制系統等部分，高頻逆變橋將輸入的直流信號轉化為高頻交流信號經高頻變壓器升壓，輸出電壓經不控整流橋后給大電容充電。為了實現充電可控和幅值可調，增加了采樣反饋系統和保護控制系統。下面將對主電路工作過程進行理論上的分析推導。
高頻變壓器分布參數的影響
  高頻變壓器是工作頻率在中頻（10kHz）以上的電源變壓器，主要應用場合是在高 頻開關電源中進行逆變橋輸出升壓。按工作頻率的大小，可以分為以下幾個檔次： 10kHz -1MHz以上。

高頻變壓器與普通變壓器的區別一般有以下兩種：

（1）輸入電壓是交流方波而不是正弦波，變壓器原方繞組中電流波形也是非正弦波。

（2）由于變壓器的工作頻率較高，最高可能會達到大赫茲。中試控股在確定磁心材料 及進行損耗計算時必須考慮磁芯中高次諧波的影響以及能滿足高頻工作的需要。
