81kVA/81kV電纜耐壓諧振裝置

采用在被試品兩端并聯電容器的方式改變被試系統的電容量使得在激勵源的作用下與電抗器諧振，通常稱為調容式；還可以同時改變電抗器的感抗和被試系統的電容量使得系統達到諧振狀態，通常稱為調感調容式。
調感式通常中試控股采用調節鐵心電抗器的氣隙的方式，可以連續平滑的調節感抗值，操作比較方便。電容則不能連續的調節，所以現場操作一般使用調感法或調感調容法。
電力系統中，有的類型的試品的的電容量是幾個固定的量，比如CVT，它只有幾個固定的電容值。有的試品是根據試品的容量和電壓等級及其他特征而變化的，比如發電機，變壓器，電纜等。因此，工頻諧振大多分為兩類，一類為電抗器電抗值需要連續可調節的，另一種只需要電抗值在幾個固定值之間選擇的。第一類主要適合發電機和變壓器，第二類主要適合CVT。

電纜進行串聯諧振直流耐壓試驗前先對其驗電并對地充分放電，將電纜兩端所連接設備斷開，試驗時不附帶其他設備;將兩端電纜頭絕緣表面擦干凈，以減少表面泄露電流所引起的誤差，必要時應在電纜頭相間加絕緣擋板。

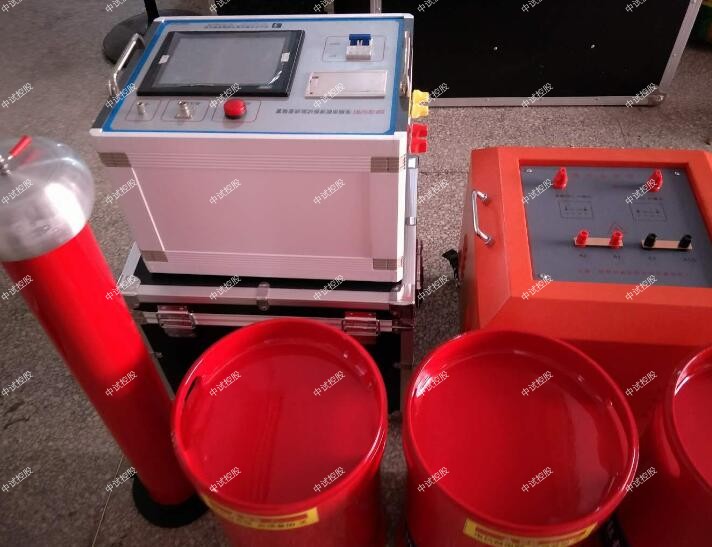

ZSBP-81kVA/81kV耐壓諧振裝置

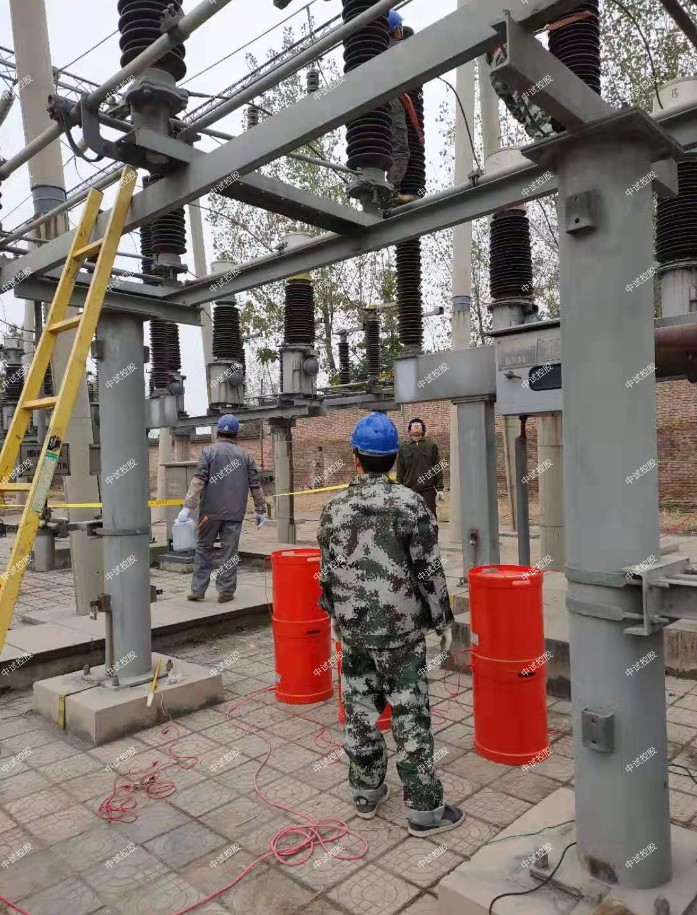

35kV變壓器開關諧振50MVA主變

1、81kVA/81kV電纜耐壓諧振裝置幫助實現各種被試品的預防交流耐壓試驗和交接交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

特征
試品對象：

35kV/50MVA主變的交流耐壓試驗，電容量≤0.015uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。
10kV/31.5MVA主變的交流耐壓試驗，電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓35kV，試驗時間1min。

額定容量：81kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：81kV
額定電流：1A
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行5min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護

ZSBP-81kVA/81kV耐壓諧振裝置測量精度：系統有效值1.5級；

10kV/31.5MVA主變
激勵變壓器ZSJLB-6kVA                    1
額定容量：6kVA；
輸入電壓：0-400V，單相；
輸出電壓：3kV；6kV；
結    構：干式；
重    量：約40kg；

變頻電源ZSXB-F-6kW/220/380V                          1

額定輸出容量：6kW
工作電源：220/ 380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：15A
額定輸出電流：15A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續5min
額定容量下連續運行5min元器件zui高溫度≤65K;
噪 聲 水 平：≤50dB

高壓電抗器ZSDK-27kVA/27kV                    3
額定容量：27kVA;
額定電壓：27kV；
額定電流：1A；
電 感 量：110H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約38kg；

電容分壓器ZSFRC-80kV/1000pF                      1
額定電壓：80kV；
高壓電容量：1000pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級;
重    量：約8kg；

補償電容器ZSBC-70kV/20000pF （抽頭35kV）      1
額定電壓：70kV；
高壓電容量：20000pF
81kVA/81kV電纜耐壓諧振裝置介質損耗：tgσ≤0.5%；
重    量：約10kg；

對于帶有銅絲網屏蔽層且對地絕緣的電力電纜，也可將微安表串接在被試電纜的地線回路，在微安表兩端并聯一放電開關，測量時將開關拉開，測量后放電前將開關合上，避免放電電流沖擊損壞微安表。

應在高壓側直接測量試驗電壓。因為采用半波整流或倍壓整流時，81kVA/81kV電纜耐壓諧振裝置如采取在低壓側測量電壓換算至高壓側電壓的方法，由于電壓波形和變比誤差以及雜散電流的影響，可能會使高壓試驗電壓幅值產生較大的誤差，故應在高壓側直接測量試驗電壓。

每次串聯諧振試驗完畢，應先降壓，切斷電源。然后對被試電纜用每千伏約80千歐的限流電阻對地放電數次，然后再直接對地放電，放電時間應不少于5分鐘以保證充分放電。

串聯諧振的頻率計算方法
81kVA/81kV電纜耐壓諧振裝置是指被串聯電路部分的電壓和電流達到同相,即電路中電感的感抗和電容的容抗相等,從而使被研究的電路表現出純電阻特性。給定端電壓,最大電流將出現在所研究的電路中,電路中消耗的有功功率也是最大的。

1、諧振的定義:電路中L、C的兩個分量的能量相等。 當電路中的一個電抗元件釋放能量時,另一個電抗元件必須吸收相同的能量,也就是說,中試控股在兩個電抗元件之間將產生能量脈動。

2、電路必須有電感L和電容C才能產生諧振。

3、對應于共振的頻率是共振頻率,或共振頻率,用F r示

4、串聯諧振電路的條件:當q=qi2xl=i2xc時當XL=XC時,這是R-L-C串聯電路諧振的條件。
