開關耐壓試驗儀

35kv開關耐壓打多少

斷口是118Kv 工頻是95Kv

10KV1min工頻耐壓是42KV(38KV是交接實驗耐壓)(斷口48KV),沖擊耐壓是75KV(斷口85).35KV1min工頻耐壓是95KV,沖擊耐壓是185KV.

一般情況下,35KV的高壓開關柜是不作整體耐壓試驗的,而要求對內部的元件進行單獨試驗;若開關柜內有油浸式電力變壓器、并聯電抗器,則試驗為85KV,交接試驗為72KV;若開關柜內有斷路器和電壓、電流互感器,則試驗為80KV,交接試驗為72KV;若開關柜內有干式電抗器,則試驗為80KV,交接試驗為80KV;若開關柜內有支柱絕緣子和隔離開關,則試驗為100KV,交接試驗為100KV;若開關柜內有干式電力變壓器,則試驗為70KV,交接試驗為60KV.

35kv變壓器油箱密封試驗標準:24h,50kpa,注:密封性能要求,在試驗后應無滲漏和損傷.波紋油箱密封試驗剩余壓力不小于規定值的70%.35kv變壓器油箱機械強度試驗標準

交流耐壓試驗共三個項目,就是相對地的交流耐壓試驗;極間(斷口)交流耐壓試驗;相間交流耐壓試驗(僅對三相共箱的斷路器進行).交接和試驗按85kV/1min;預防性試驗72kV/1min.接線用文字很難表達,有時間的話畫個圖給你.

根據《電氣裝置安裝工程 電氣設備交接試驗標準》gb 50150-91 的規定,10kv油浸變壓器交流工頻耐壓試驗標準為:出廠35kv,交接30kv;10kv并聯電抗器交流工頻耐壓試驗標準為:出廠35kv,交接30kv;10kv電壓互感器交流工頻耐壓試驗標準

開關耐壓試驗儀/ ZSYDJ-5KVA/50KV工頻耐壓試驗裝置

10KV耐壓試驗機5KVA/50KV / ZSYDJ-5KVA/50KV工頻耐壓試驗裝置 是根據DL/T848.2-2004行業標準而設計的，中試控股的全套裝置由高壓試驗變壓器和TC/XC控制箱（臺）組成，其中TC/XC控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

 ZSYD(J/Z)-5KVA/50KV高壓試驗變壓器：
容量：5KVA
輸入電壓：AC200V  50Hz
輸入電流：25A
輸出電壓：AC：50KV    DC：70KV
輸出電流：AC:100mA    DC:100mA

ZSXC-5KVA控制箱：
容量:5KVA
輸入電壓:AC220V 50Hz
輸入電流:23A
輸出電壓:0～250V
輸出電流:0～25A

1.日期、電壓、電流、時間四組數據同藍色5.7寸大屏液晶顯示，帶背光，讀數清晰、直觀,同時顯示電壓、電流、時間等，有各種數據設置功能;

2.中試控股全中文界面，工作狀態顯示，操作簡單明了，適用面廣;

3.帶狀態顯示，帶提醒功能，使用者對設備所處的狀態一目了然;

4.輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性;

5.中試控股全數字式調校，摒棄了陳舊的電位器調整方式，現場使用極為方便;

6.按鍵直接設定電流、電壓變比，在不同變比輸入的情況下，應用自如;

7.電流、過電壓保護。保護準確、迅速，可有效保證人員和設備的安全;

8.按鍵，可輕松實現電壓的交流、直流兩種顯示方式,有自動升壓功能，有交/直流轉換顯示功能;升壓速度可調整，能滿足不同升壓速度的需求;

9.硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強;

10.路輸出，可靠的過流過壓保護，精確的電壓控制能力，較小的電壓控制誤差;可用于過流、過壓保護等不同場合;

11.電器啟動/停止條件可任意設定?？稍O定時間范圍1秒～9999秒;

12.遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等;

14.積小、重量輕、結構合理、可靠耐用

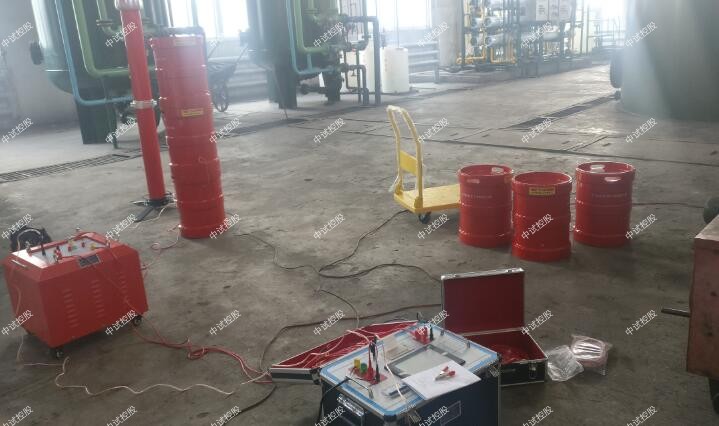

ZSBP-270kVA/108kV 變頻串聯諧振試驗裝置、開關耐壓試驗儀

一、 被試品對象及試驗要求：

1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

2、10kV/400mm2電纜5km的交流耐壓試驗，電容量≤2.1uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

3、35kV開關柜、互感器、母線母盤的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓95kV，試驗時間1min。

二、 串聯諧振工作環境：

1. 環境溫度：－100C –50 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤1000米；

三、 裝置主要技術參數及功能：

1. 額定容量：270kVA；

2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；

3. 額定電壓：27kV；54kV；108kV

4. 額定電流：10A；5A；2.5A

5. 工作頻率：30-300Hz；

6. 裝置輸出波形：正弦波

7. 波形畸變率：輸出電壓波形畸變率≤1%；

8. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

9. 溫 升：額定負載下連續運行60min后溫升≤65K；

10. 品質因素：裝置自身Q≥30(f=45Hz)；

11. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12. 測量精度：系統有效值1.5級；

特點：
1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2、整個裝置單件重量很輕，便于現場使用。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。
4、能存儲和異地打印數據，存入的數據編號是數字，方便識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。
8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，中試控股使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。
10、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
11、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。

ZSZGF-60KV、5mA直流高壓發生器、開關耐壓試驗儀
直流高壓發生器是根據中國新電力行業標準DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》設計制造的新一代便攜式高壓檢測儀器，專門用來檢測電力器件的電氣絕緣強度和泄漏電流。
技術參數
規格 60/5
額定電壓（kV） 60
額定電流（mA） 5
額定功率（W） 300
整機質量（kg） 9
整機體積（mm3） 465*390*190
倍壓筒高度（mm） 440
輸出電壓精度 ±(1.0%讀數±2個字)
輸出電流精度 ±(1.0%讀數±2個字)
紋波系數 ≤0.5%
工作方式 間斷使用，額定負載30分鐘
過載能力 空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 AC220V±10%　50HZ
工作環境 溫度： -10-40℃
 相對濕度：室溫為25℃時不大于85%（無凝露）
 海拔高度：1500米以下

開關耐壓試驗儀60KV一體式直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。

注意事項
1、請務必反復檢查直流泄漏電流耐壓試驗儀ZGF-60KV/2mA聯接線、接地線是否正確,各部位接地要良好,嚴禁接地線串聯。注意安全距離,確保人身安全。
2、每次試驗后,應將升壓電位器回到零位(粗調、細調都回零位),按綠色按鈕,切斷高壓并關閉電源開關,zui后進行放電。
3、未經允許，請勿開啟儀器，這會影響產品的保修。自行拆卸概不負責。
4、儀器運輸時應避免雨水浸蝕,嚴防碰撞和墜落。

60KV一體式直流高壓發生器應用AIPWM技術，對PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。并采用AI技術設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題，在保持手動0.75UDC1mA功能按鈕的基礎上，增加了AI全自動氧化鋅避雷器測量，電纜分段耐壓試驗，自動耐壓試驗功能，并可以直接打印試驗報告及保存實驗報告，避免了實驗報告手寫有錯誤的問題，保留了手動方式，增加了任意電壓、電流下打印功能，及總時間T1和分段計時T2功能。儀器增加了萬年歷和時間功能，實驗報告帶有時間和日期。

60KV一體式直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源，高壓電源和高壓發生器已經沒有嚴格的區別。

60KV一體式直流高壓發生器在行業內率先采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。
