高壓電纜打耐壓試驗裝置

變頻串聯諧振以及直流高壓發生器的和從近幾年的兩個產品的銷售情況來看，并未發現這兩個產品在銷售數量比上有多么大的差距，相反，中試控股高壓電纜打耐壓試驗裝置變頻串聯諧振以及直流高壓發生器數量幾乎接近，而且增長與減少的比例相差無幾。所以如此主要有以下幾個認識：

1、guojia對電纜耐壓試驗中對變頻串聯諧振以及直流高壓發生器的使用，雖有規定但強制力度明顯不夠;

2、私有檢測企業的蓬勃發展，出現市場管理混亂，有些企業為了降低成本，檢測企業與被檢測單位一拍即合，導致應該使用變頻串聯諧振耐壓的地方，依舊使用直流高壓發生器;

3、直流高壓發生器市場的剛性需求，國家對電纜實行變頻交流耐壓，但比如變壓器、絕緣子、氧化鋅避雷器等電器還是保留了直流耐壓;

由此而言，高壓電纜打耐壓試驗裝置變頻串聯諧振交流耐壓在一定時間內是不會代替直流發生器耐壓的，直流耐壓在電器耐壓試驗中依然會占有中重要地位。

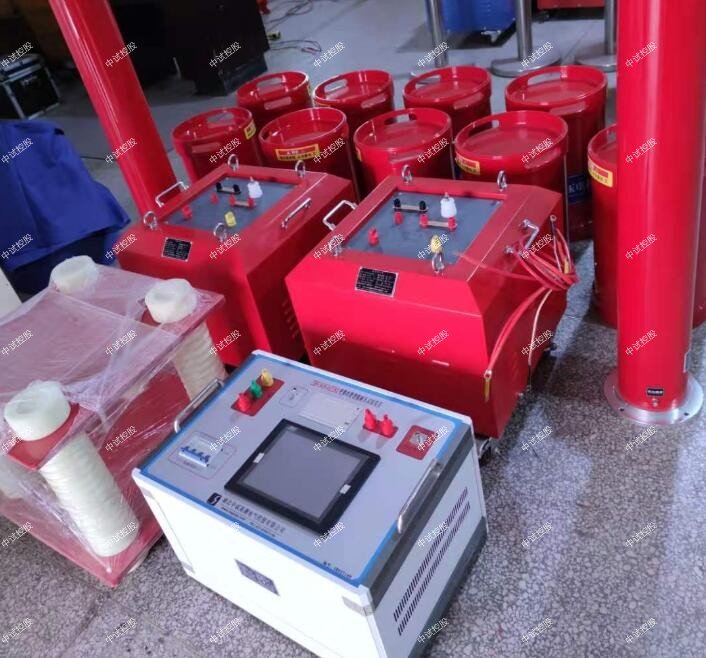

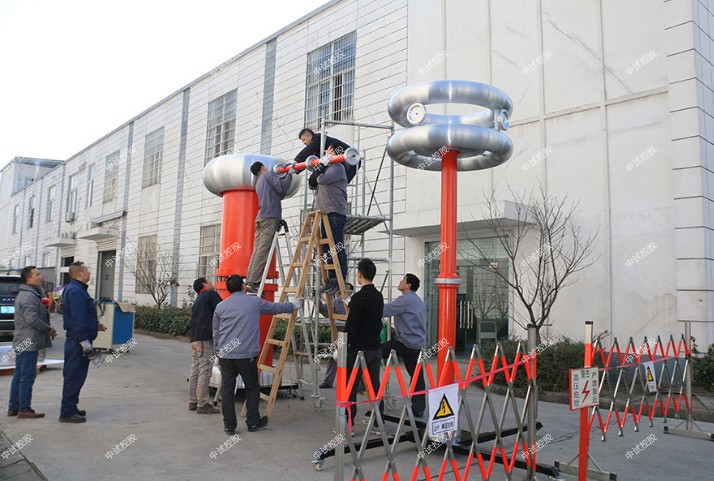

ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置
技術方案
一、中試控股適用范圍
1. 10kV/300mm2的電纜，長度1km，電容量≤0.378uF試驗頻率為30-300Hz,試驗電壓22kV。
2. 35kV/300mm2的電纜，長度0.5km，電容量≤0.01uF試驗頻率為30-300Hz,試驗電壓52kV。

二、中試控股系統主要性能及參數
1、電源電壓：   220V±10%、50Hz；
  2、額定容量：  54KVA；
  3、輸出電壓：    54KV，
  4、輸出電流：   1A，2A，
  5、輸出電壓波形:  正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
  8、輸出頻率范圍:     30～300Hz ；
    9、品質因數:         ≥30
10、系統噪聲:       ≤60db
11、高壓電纜打耐壓試驗裝置系統測量精度:    1.0級
12、頻率分辨率:      0.01Hz
13、頻率不穩定度:    ≤0.05%
14、環境溫度：       -25℃～ +55℃
相對濕度:       ≤90%
海拔高度:       ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18  具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

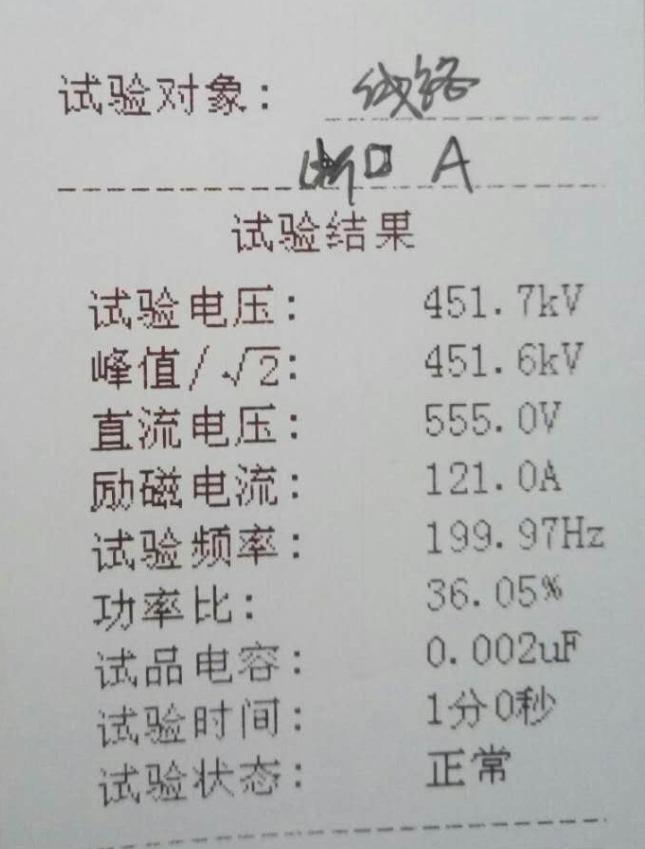

20、具備各種數據打印功能。

三、中試控股系統配置及具體參數
1、高壓電纜打耐壓試驗裝置變頻控制電源6KW                1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量:  6KW
c) 工作電源:      交流220V、50Hz 。
d) 輸出電壓:      0～250V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流:  24A
g) 輸出波形:正弦波,      波形畸變率:≤0.5%
h) 頻率調節范圍:  30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保   護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
  O) 重   量： 16Kg
2、 中試控股勵磁變壓器6KVA            1臺
a) 額定容量:    6KVA
b) 輸入電壓:    250V
c) 輸出電壓：   1.75KV；3.5KV；
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
  h) 重   量：    40Kg ;
3、高壓電抗器 DK-27/27      2臺
a) 額定容量：   27KVA
b) 額定電壓：   27KV
c) 額定電流：1A
e) 品質因素：  Q≥30
f) 結    構： 干式；
    g)  重    量： 35Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器   60/0.003              1臺
a) 額定電壓：    60KV
b) 工作頻率：    30～300Hz
c) 分 壓 比：    1000：1
d) 分壓比誤差：  ≤1%,
e) 高壓電纜打耐壓試驗裝置測量精度：    交流有效值1.0級
f) 介質損耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
五、檢驗
1、變頻電源
1）絕緣電阻測試
2）耐壓試驗：2000V，1分鐘
3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。
2、勵磁變壓器
1）直流電阻測量
  2）變比測量
  3）空載電流及空載損耗
  4）短路阻抗和負載損耗
  5）絕緣電阻測試
  6）溫升試驗：額定容量下運行60min,溫升不大于65K
 3、電抗器試驗
1）直流電阻測量
2）電感量測量
3）交流耐壓試驗
溫升試驗：額定容量下運行60min,溫升不大于65K
      4、中試控股成套裝置試驗
（1） 耐壓試驗：1.1額定電壓下，耐壓1min；
（2） 短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。
（3）噪音小于60dB；

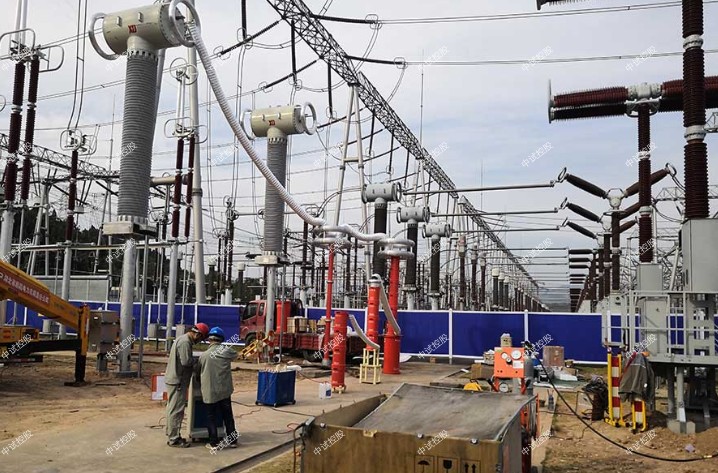

高壓電纜打耐壓試驗裝置串聯諧振在電纜交流耐壓試驗的應用

電力電纜的交接試驗內容有：測量絕緣電阻；直流耐壓試驗及泄漏電流測量；交流耐壓試驗；中試控股測量金屬屏蔽層電阻和導電體電阻比；檢查電纜線路兩端的相位；充油電纜的絕緣油試驗；交叉互聯系統試驗。

交接試驗注意事項：

(1)在高壓試驗設備和高電壓引線周圍，均應裝設遮攔并懸掛警示牌。

(2)進行高電壓試驗時，操作人員與高電壓回路間應具有足夠的安全距離。

(3)高壓試驗結束后，應對直流試驗設備及大電容的被測試設備多次放電，放電時間至少1min以上。

(4)凡吸收比小于1.2的電動機，都應先干燥后再進行交流耐壓試驗。

(5)斷路器的交流耐壓試驗應在分、合閘狀態下分別進行。

(6)高壓電纜打耐壓試驗裝置除裝配的成套設備外，進行絕緣試驗時，宜將連接在一起的各種設備分離開來單獨進行。

(7) 中試控股做直流耐壓時， 試驗電壓按每級0.5倍額定電壓分階段升高， 每階段停留1min， 并記錄泄漏電流。
