10kv125KVA變壓器耐壓試驗裝置

串聯諧振電纜交流耐壓試驗方法包括電纜試驗超低頻法、電纜試驗振蕩電壓法、電纜試驗和電感式諧振壓力電阻法、中試控股電纜試驗諧振耐壓法、電纜試驗串聯諧振法、電纜試驗平行共振法和六種方法，文中詳細介紹了電纜交流耐壓試驗的三種方法。

一、超低頻法

常用的是0.1Hz耐壓試驗，由于電纜容量大，測試變壓器的容量大，需要進行工頻測試，而且需要在現場提供相當大的測試電源，為電纜提供無功功率，這種方法不適合現場使用，因此，采用超低頻作為測試電源，可以大大提高測試變壓器的容量，理論容量為0.1hz時功率頻率的1/500，易于現場實現，。但該方法對交聯聚乙烯等擠塑絕緣電纜的主絕緣和副絕緣缺陷的檢測并不有效，目前，該中試控股方法已應用于中低壓電纜的測試。

二、振蕩電壓法

直流充電線，電感器放電電壓的電阻，以達到一定的間隙，以獲得一個阻尼振蕩電壓，主絕緣電纜和附件的缺陷檢查，這種方法比直流電壓測試更有效，但仍存在一些問題，所述振蕩電壓衰減之一存在時，其難以滿足長電纜的需要，這兩個電壓電纜有較大損傷的更高的頻率。

三、諧振耐壓法

10kv125KVA變壓器耐壓試驗裝置諧振壓力測試的方法是改變測試回路中的電感和頻率，使回路處于諧振狀態，能夠滿足高壓大電流的測試要求，諧振耐壓方法根據調節方式分為調頻式和調頻式，根據諧振方式分為串聯諧振和并聯諧振。

1、調感式電纜諧振耐壓。通過調節反應器中并在諧振頻率（50赫茲）的電纜的電容的回路反應器的電感。測試要求來實現的。

2、調頻式電纜諧振耐壓。通過改變測試電源的輸出頻率。中試控股電路中電感固定的電抗器可以與測試產品產生共振，滿足測試要求。

3、電纜與諧振串聯法。當試驗變壓器的電流滿足試驗要求，電壓達不到試驗電壓時，電抗器與試驗件串聯測試。當回路處于諧振狀態時，變壓器Q倍的輸出電壓（Q是電路質量因數）可在試驗件上產生。電源所提供的功率僅是回路中消耗的有功功率。

4、10kv125KVA變壓器耐壓試驗裝置電纜與諧振并聯法。當測試電壓互感器和電流主要測試要求得到滿足。使用與測試參數的反并聯電連接滿足以使諧振電路的測試要求，當感應電流補償試驗反應器的電容性電流。

以上就是10kv125KVA變壓器耐壓試驗裝置串聯諧振電纜交流耐壓試驗的三種方法。

ZSBP-270kVA/108kV變頻串聯諧振試驗裝置

中試控股技術指標

1．額定電壓：

95kV滿足35kV開關、GIS等電氣設備的交流耐壓試驗；試驗電壓≤265kV,試驗時間1min；

52kV滿足35kV/300mm2電纜2km交流耐壓試驗,試驗電壓≤128kV,試驗時間60min；

22kV滿足10kV/300mm2電纜6km交流耐壓試驗,試驗電壓≤128kV,試驗時間5min；

80kV滿足110kV/63M VA主變中性點交流耐壓試驗,試驗電壓≤80kV,試驗時間1min；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作60分鐘；

4．裝置自身品質因數：Q>50

5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）

6．輸入電源：三相380V或單相220V

7．頻率調節范圍：30Hz～300Hz

8．系統測量精度：1.5％

9．裝置具有過壓、過流、零位啟動等保護功能

被試品對象及試驗要求

1、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤2.253uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

3、35kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。

4、110kV/63MVA主變中性點的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓80kV,試驗時間1min。

裝置主要技術參數及功能

1） 額定容量：270kVA

2） 額定電壓：27kV；54kV；108kV

3） 額定電流：10A；5A；2.5A

4） 測量精度：系統有效值1.5級

5） 工作頻率：30-300Hz

6） 裝置輸出波形：正弦波

7） 品質因素：裝置自身Q≥30(f=45Hz)

8） 波形畸變率：輸出電壓波形畸變率≤1%

9） 輸入電源：單相220或三相380V電壓，頻率為50Hz

10） 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘

11） 溫 升：額定負載下連續運行60min后溫升≤65K

12） 10kv125KVA變壓器耐壓試驗裝置保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能

六、中試控股工作環境

環境溫度：－10℃–40℃;

相對濕度：≤90%RH;

海拔高度: ≤1000米；

八、試驗時設備組合方式

試驗時設備使用關系列表

九、系統配置及其參數

(一) 變頻電源ZSBP- 15kW 1臺

1) 額定輸出容量：15kW

2) 工作電源：220/380±10%V（單/三相），工頻

3) 輸出電壓：0–400V

4) 額定輸入電流：37.5A

5) 額定輸出電流：37.5A

6) 電壓分辨率：0.01kV

7) 電壓測量精度：1.5%

8) 頻率調節范圍：30–300Hz

9) 頻率調節分辨率：≤0.1Hz

10) 頻率穩定度：0.1%

11) 運 行 時 間：額定容量下連續60min

12) 溫 升：額定容量下連續運行60min元器件最高溫度≤65K

13) 噪 聲 水 平：≤50dB

14) 尺寸（長寬高mm）：460×340×420

15) 重 量：約15kg

(二) 激勵變壓器ZSJLB-15kVA

1) 額定容量：15kVA

2) 輸入電壓：0-400V

3) 輸出電壓：1.5/3/6kV

4) 結 構：干式

5) 尺寸（長寬高mm）：520×520×460

6) 重 量：約85kg

(三) 高壓電抗器ZSDK-67.5kVA/27kV 4節

1) 額定容量：67.5kVA;

2) 額定電壓：27kV

3) 額定電流：2.5A

4) 電 感 量：50H/單節

5) 品質因素：Q≥30 (f=45Hz)

6) 結 構：干式

7) 尺寸（內徑高mm）：382×435

8) 重 量：約90kg

（四）電容分壓器FRC-1500pF/110kV 1套

1) 額定電壓：110kV

2) 高壓電容量：1500pF

3) 介質損耗：tgσ≤0.5%

4) 分 壓 比：1500：1

5) 測量精度：有效值1.5級

6) 尺寸（內徑高mm）：?140×1000

7) 重 量：約8kg





　現場電纜測試裝置根據串聯諧振(也稱為電纜交流耐壓試驗裝置)原理。它們是模塊化構建的，并特別為需求而設計現場測試。易于操作和堅固的反應堆具有串并聯的可能性更多的單元可以優化系統的適應性到負載電容。傳輸和控制集裝箱使世界范圍內的海運成為可能和卡車。空運，特供外殼是可用的。用于測試集的安裝現場，只需要一臺普通的汽車起重機。

　　不同于其他現場測試技術，如0,1hz，直流或振蕩波，諧振測試集產生a絕緣的電壓應力類似于操作條件。這給了測試結果更多的證據和是目前的現場測試方法。

　　局部放電測量

　　測試可以伴隨著部分放電測量。靜態變頻器每個周期只產生4個開關脈沖不干擾的pd -模式或可以抑，如果使用合適的測量系統，門控。

　　環境條件

　　測試裝置的設計要求在良好的條件下工作世界各地的天氣狀況在陸地上或岸上。

　　電抗器線圈

　　棒芯反應器是浸漬油和內置a密封辭職缸。兩個單位可以是堆疊以增加系統的輸出電壓。反應堆是低重量的設計與固定電感。

　　勵磁變壓器

　　帶避雷器保護的罐式變壓器和一個自動接地是用來激勵的諧振電路。電壓和功率是相適應的系統要求。

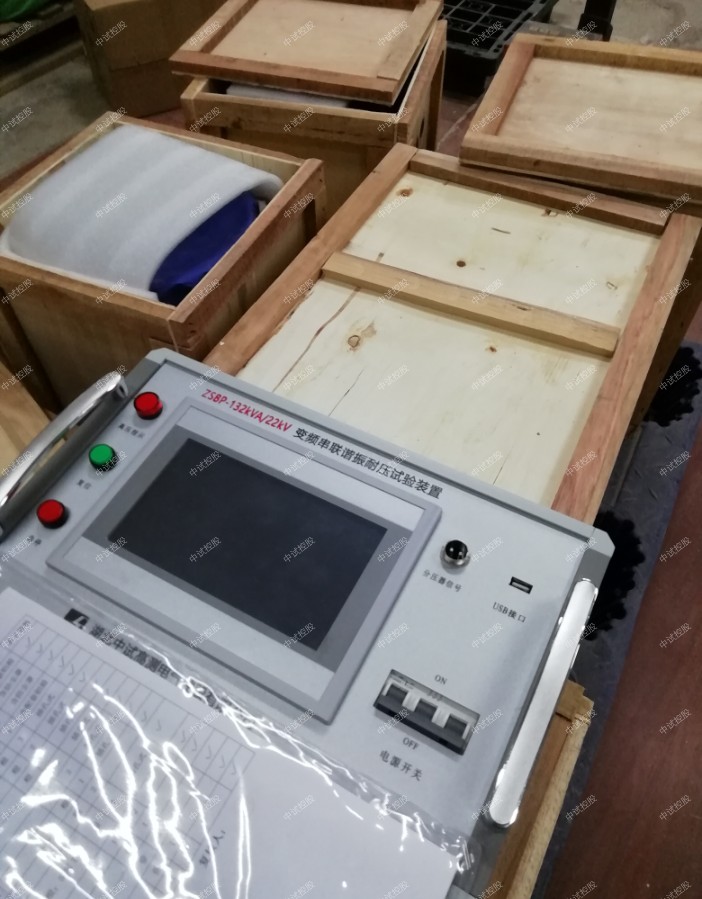

　　變頻器

　　該10kv125KVA變壓器耐壓試驗裝置中試控股變換器產生的方波電壓為15至250赫茲之間的可調頻率。這電壓為勵磁變壓器供電。由于串聯諧振原理，測試電壓不過完美的正弦波形狀。這個系統調到通過改變頻率來共振。

　　控制單元/電壓測量

　　控制單元與觸摸屏面板集成在一起變頻器外殼，可實現自動化和手動測試。一個單獨的計算機存儲測量數據并生成測試協議。高壓由內置的峰值電壓表與高壓分壓器配合測量與基載電容器同時工作。
