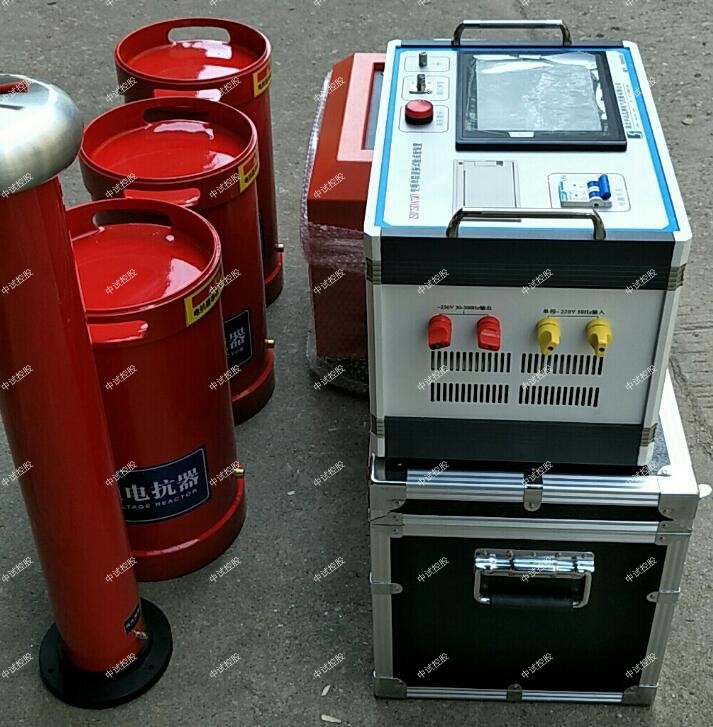

串聯諧振耐壓裝置的常見故障及解決方法

1．主機找不到諧振點。
原因：系統諧振點在主機的輸出頻率范圍之外；系統接線錯誤；
系統未可靠接地；高壓采樣反饋信號開路或連接不可靠；試品有故障。

排除方法：

1）檢查接地裝置可靠，中試控股接地連接線是否有斷開點；

2）檢查勵磁變壓器的高低壓線圈的通斷；

3）檢查每一只電抗器的通斷；

4）檢查分壓器的信號線的通斷；

5）檢查分壓器的高低壓電容臂的通斷；

6）裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；

2．主機復位。
原因：主機供電電源波動；外界強磁場干擾；主機未可靠接地；

3．Q值偏低，即電壓升不上去，或升不高。

現象：

1）中試控股調諧曲線是一條曲線，有較低的尖峰；

2）試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；
原因：

1）電抗器與試品電容量不匹配，沒有準確找到諧振點；

2）試品損耗較高，系統Q值太低；

3）勵磁變壓器高壓輸出電壓較低；

4）高壓連接線過長或沒有采用高壓放暈線
排除方法：

1）將補償電容器并接入試驗回路，加大回路電容量；

2）盡可能將多只電抗器串聯，提高回路電感量；

3）提高勵磁變壓器的輸出電壓；

4）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；

5）中試控股一般在設備較高電壓輸出時，采用高壓放暈線，或將普通高壓輸出線改為較短的連線，一般不超過5米。

4．電源跳閘。
原因：諧振系統回路短路
