10kv變壓器測試儀器

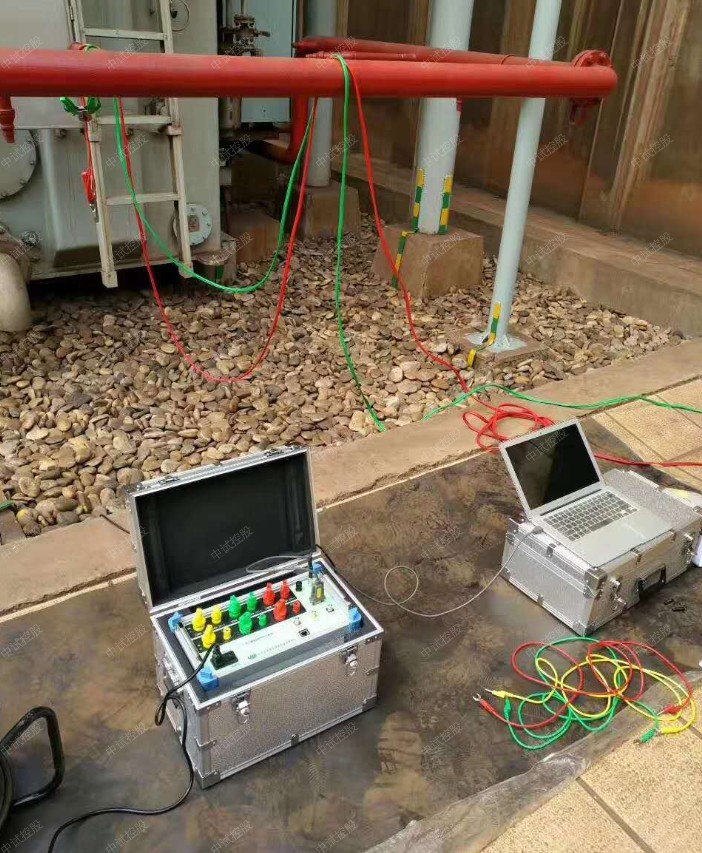

變壓器耐壓試驗有哪些注意事項

耐壓試驗，又稱電氣強度試驗或介電強度試驗，中試控股是證明設計、選材和制造工藝的合理性，也是考核變壓器安全性能的非常重要的試驗項目之一，特別對考核主絕緣的局部缺陷。如繞組主絕緣受潮、開裂、繞組松動、絕緣表面污染等，具有決定性作用。下面通意達小編為大家具體介紹變壓器耐壓試驗的方法和注意事項。

一、變壓器耐壓試驗三種常用試驗方法

1、外施耐壓試驗



外施耐壓試驗是對被試變壓器加一分鐘的工頻高壓的試驗，10kv變壓器測試儀器也曾稱工頻耐壓試驗。它是考核不同側繞組間和繞組對地間的絕緣性能，也就是考核變壓器主絕緣的水平，所以只適用于全絕緣變壓器。因此，試驗時被試變壓器的不同側繞組各自連在一起，一側繞組施加電壓，另一側繞組接地。外施耐壓試驗時，在電源電壓較低時合閘；試驗電源電壓達到試驗電壓的40%以下時，升壓速度是任意的；在40%以上時，應以每秒3%速度均勻上升；達到規定電壓和持續時間后，應在5s內將電壓迅速而均勻地降到試驗電壓的25%以下，才能切斷電源。

2、感應耐壓試驗



中試控股全絕緣變壓器的感應耐壓試驗是高壓繞組開路，向低壓上施加100~250Hz的兩倍額定電壓的耐壓試驗。由于頻率增高，鐵心在不飽和時能保證兩倍感應電壓，從而試驗了繞組匝間、層間和相間的絕緣性能，即考核了變壓器的縱絕緣水平。



對于分級絕緣的變壓器，把中性點電壓抬高（支撐起來），就可以考核主絕緣水平了。這樣，感應耐壓試驗既進行了縱絕緣的試驗，又補救了該種變壓器不能做外施耐壓試驗的不足，也同時等效地做了外施耐壓試驗。分級絕緣的感想變壓器聽感應耐壓試驗，常采用分相感應試驗方法。將非試的兩相線端并聯接地，把中性點抬高到電壓的1/3左右，從而使試驗相線端達到外施耐壓試驗的要求，而該相繞組的感應電壓又達到了感應試驗的要求。



如果這樣做不能符合試驗要求，可以調節位置，甚至可以用另一臺變壓器作支撐變壓器來支撐中性點。新標準中要求感應試驗時要測局部放電量、起始與熄滅局部放電電壓。



3、沖擊電壓試驗



沖擊電壓試驗分雷電沖擊試驗（包括全波沖擊試驗和截波沖擊試驗）和操作波沖擊試驗。在新編制的IEC76-3標準中，對小于Um≤40.5kV變壓器，全波沖擊試驗和截波和操作波沖擊試驗均是例行試驗。對Um≥72.5kV變壓器，全波沖擊試驗是例行試驗，截波沖擊試驗是型式試驗，對Um≥252kV變壓器，全波、截波和操作波沖擊試驗均是例行試驗。中試控股全波與截波沖擊試驗是交替進行，一般是負極性，先做一次全波沖擊、做兩次截波沖擊、再做兩次全波沖擊。因此，需要一個截斷裝置。

  ZSBP-88KVA/44KV變頻串聯諧振成套試驗裝置、10kv變壓器測試儀器

適用范圍

1．10kV/400mm²電纜2km，電容量≤0.755μF，試驗頻率為30-300Hz,試驗電壓22kV。

2．滿足10kV變電站變壓器、配電設備所有交流耐壓試驗

3. 滿足10kV級的發電機和交流電動機的交流耐壓試驗

一、系統主要性能及參數

1、電源電壓：     380V/220V±10%、50Hz

  2、額定容量：     88KVA

  3、輸出電壓：     44KV/22KV

  4、輸出電流：     2A/4A

  5、輸出電壓波形:  正弦波

6、輸出電壓波形畸變率: ≤0.5%

7、允許連續工作時間：額定輸出電流下持續運行

  8、輸出頻率范圍:     30～300Hz

    9、品質因數:         ≥30

10、系統噪聲:        ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:        ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

二、設備制造遵循的國家標準和行業標準

GB7328-87             << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997    <<高電壓試驗技術>>

ZBK41006-89           <<試驗變壓器>>

GB4208                <<外殼防護等級>>

GB2900                <<電工名詞術語>>

GB5273                <<變壓器、高壓電器和套管的端子>>

GB191                 <<包裝儲運標志>>

GB10327              <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙>>

GB10229-88            <<電抗器>>

IEC358(1990)          <<耦合電容器和電容分壓器>>

IEC1000               <<電磁兼容性>>

GB4793-1984            <<電子測量儀器安全要求>>

三、中試控股系統配置及具體參數

1、變頻控制電源10KW                1臺

a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz

d) 輸出電壓:      0～250V可調

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重  量：16Kg

2、 勵磁變壓器8KVA            1臺

a) 額定容量:    8KVA

b) 輸入電壓:    250V

c) 輸出電壓：   2 KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止擊穿反擊。

  h) 重   量：    55Kg ;

3、高壓電抗器  44/22         2臺

a) 額定容量：   44KVA

b) 額定電壓：   22KV

c) 額定電流：  2A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器(自帶補償功能)   60/0.003                1臺

a) 額定電壓：    60KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300H_Z內分壓比不變。

五、出廠檢驗

本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）  耐壓試驗：1.1額定電壓下，耐壓1min；

（2）  短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；





10kv變壓器耐壓試驗標準

公司依靠人才優勢和強大的科研力量，以國家標準和行業規程為依據研制生產了智能、穩定、快速、輕便的電力測試產品，10kv變壓器耐壓試驗標準由上海市檢測中心進行相關的檢測，做到每機一檢，并出具檢測報告。因此產品暢銷國內外，并且被國家多個重點工程及科研院所院所多次選用。卓識、創新、誠信、服務是公司不斷發展壯大的根本理念。我們著眼未來，強化ISO9000質量體系  的全面管理，不斷完善服務體系。我們的誠信將贏得您的信賴，您的支持將壯大我們的事業，我們將是*和您一起走向互惠互贏的燦爛未來。

產品性能：

10kv變壓器耐壓試驗標準的容量選擇

標稱試驗變壓器容量Pn的確定公式:Pn=KVn2ωCt×10-9。

式中: Pn----標稱試驗變壓器容量(KVA)。

Vn-----試驗變壓器的額定輸出高壓的有效值(KV)。

K-------安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。

Ct------被試品的電容量(PF)。

ω----角頻率，ω=2πf，f-----試驗電源的頻率。

被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下:

簡單的橋式或懸式絕緣子:幾十微法。

簡單的分級套管:100 – 1000PF。

電壓互感器:200 – 500PF。

電力變壓器: < 1000KVA - 1000PF> 1000KVA 1000 – 10000PF。

高壓電力電纜和油浸紙絕緣:250 – 300PF/m。

氣體絕緣: 60PF/m。

封閉變電站，SF6氣體絕緣:100 – 10000PF。

對于不同的試驗電壓Vn，選擇不同的(適當的)安全系數K。以上列出不同的Vn所選用的K值供參考:

Vn = 50 – 100KV K=4 Vn = 150 – 300KV K=3 Vn > 300KV K=2。



工作原理：

交流
交直流試驗變壓器：將工頻電源輸入操作箱（或操作臺），經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級（高壓）繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。
帶抽頭試驗變壓器
中試控股為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然后兩個繞組串接分別引出。

操作步驟：
      1、中試控股按接線原理圖連接好引線，并將變壓器和控制箱可靠接地；
      2、試驗前，檢查各部位的接線是否接觸良好，并檢查控制箱的調壓器是否調至"零"位；
      3、接通電源，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電，等待升壓；
      4、順時針勻速旋轉調壓器手柄，進行升壓，并密切注意儀表指示以及試品的情況；
      5、試驗完畢后，應迅速將電壓降至零位，并按下停止按鈕，然后切斷電源，解開試驗引線。
