35KV50000kVA變壓器耐壓測試儀

絕緣耐壓試驗分為了直流耐壓試驗和交流耐壓試驗這兩種，在過去進行的電纜耐壓試驗時都采用中試控股的是直流耐壓試驗。經過研究和實踐才了解到：直流耐壓試驗對塑絕緣是無效的且具有很大的危害性。我國在九十年代的時候就已經開始研究和實踐交流耐壓試驗技術了。經過了中試控股20多年的研究和實踐，世界各國紛紛采用的交流耐壓試驗代替了直流耐壓試驗。如今在國內外有關標準機構都對于高壓電纜的試驗方法做出了更改和修訂了。中試控股而國際大電網工作會議對目前采用的直流耐壓試驗方法提出了疑議，還推薦使用工頻以及接近工頻的交流試驗方法，在全世界范圍捏推廣和應用。在我國的電網相對發達的省份，交流耐壓試驗已經成為強制性標準了。其他的地區額試驗規程中試控股也在起草和醞釀中了。交流耐壓實驗取代了傳統直流耐壓試驗已經是大勢所趨了。

35KV50000kVA變壓器耐壓測試儀廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

1、6kV-500kV高壓交聯電纜 的交流耐壓試驗

2、發電機 的交流耐壓試驗

3、GIS和SF6開關 的交流耐壓試驗

4、6kV-500kV變壓器 的工頻耐壓試驗

5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

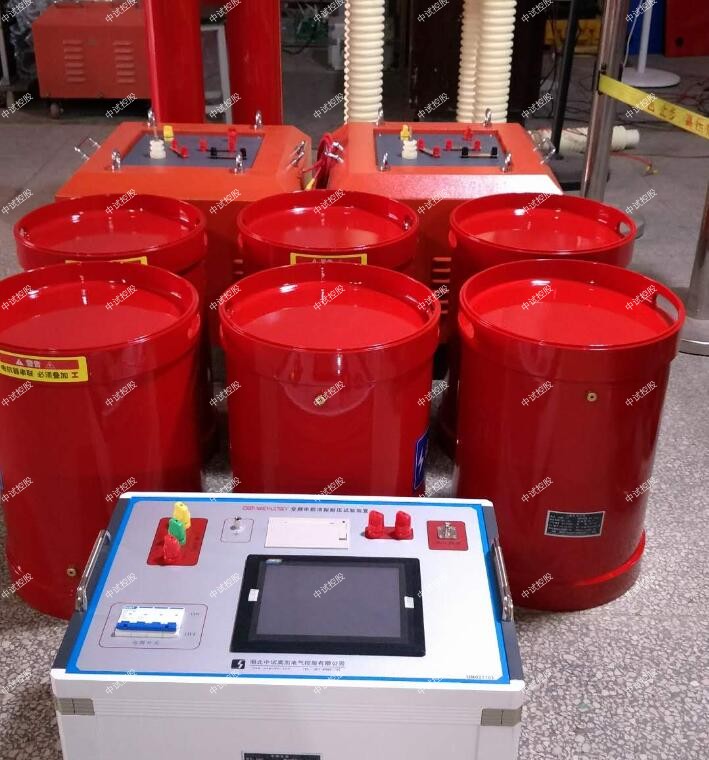

 ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置、35KV50000kVA變壓器耐壓測試儀

一、        被試品對象及試驗要求

1. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過200kV。

2．110kV及以下電壓等級變壓器交流耐壓試驗，電容量≤0.02μF，試驗電壓不超過160kV。

3．35kV/300mm2電纜1000m，電容量≤0.198μF，試驗頻率為30-300Hz,試驗電壓52kV。

4. 10kV/300mm2電纜2000m，電容量≤0.75μF，試驗頻率為30-300Hz,試驗電壓17.4kV。（滿足6kV被試品對象要求）

5. 35kV及以開關，電容量≤0.003uF，試驗頻率為30-300Hz，試驗電壓不超過108kV。

二、        工作環境

1.     環境溫度：－150C –40 0C;

2.     相對濕度：≤90%RH;

3.     海拔高度:  ≤3000米；

三、        35KV50000kVA變壓器耐壓測試儀裝置主要技術參數及功能

1.       額定容量：200kVA；

2.       輸入電源：單相220V電壓，頻率為50Hz；

3.       額定電壓：50kV；200kV

4.       額定電流：1A； 4A；

5.       工作頻率：30-300Hz；

6.       波形畸變率：輸出電壓波形畸變率≤1%；

7.       工作時間：額定負載下允許連續30min；過壓1.2倍1分鐘；

8.       溫    升：額定負載下連續運行30min后溫升≤65K；

9.       品質因素：裝置自身Q≥30(f=45Hz)；

10.   保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11.   測量精度：系統有效值1.5級；

四、        設備遵循標準

GB10229-88            《電抗器》

GB1094　　　　　　　　《電力變壓器》

GB50150-2006　　　　　《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900　　　　　　　　《電工名詞術語》

GB/T16927.1~2-1997　　 《高電壓試驗技術》

五、35KV50000kVA變壓器耐壓測試儀裝置容量確定

裝置容量定為200kVA/200kV，分4節電抗器，電抗器單節為50kVA/50kV/1A/90H通過組合使用能滿足上述被試品的試驗要求。

六、系統配置及其參數

1.       激勵變壓器JLB-10kVA/3kV/6kV/0.25kV    1臺

a)      額定容量：10kVA；

b)      輸入電壓：0-250V，單相；

c)       輸出電壓：3kV；6kV

d)      結    構：干式；

e)       重    量：約70 kg；

2.       變頻電源BXZ-10kW/220V                         1臺

a)       額定輸出容量：10kW

b)      工作電源：220±10%V（單相），工頻

c)       輸出電壓：0 – 250V，單相，

d)      額定輸入電流：40A

e)       額定輸出電流：40A

f)        輸 出 波 形：正弦波

g)       電壓分辨率： 0.01kV

h)       電壓測量精度：1.5%

i)         頻率調節范圍：30 – 300Hz

j)         頻率調節分辨率：≤0.1Hz

k)       頻率穩定度：    0.1%

l)         運 行 時 間：額定容量下連續30min

m)    額定容量下連續運行30min元器件最高溫度≤65K;

n)       噪 聲 水 平：≤50dB

o) 結構及性能特點：

1）35KV50000kVA變壓器耐壓測試儀參數顯示：大屏幕液晶界面顯示系統

可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、、參數查詢等。

2）參數設置：可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護

3）試驗模式：有全自動、手動2種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態

4）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；

5） 中試控股數據存儲功能：試驗結果保存、打印、回查等

① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；

② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上；

6）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；

7）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

8)重  量：約18kg；

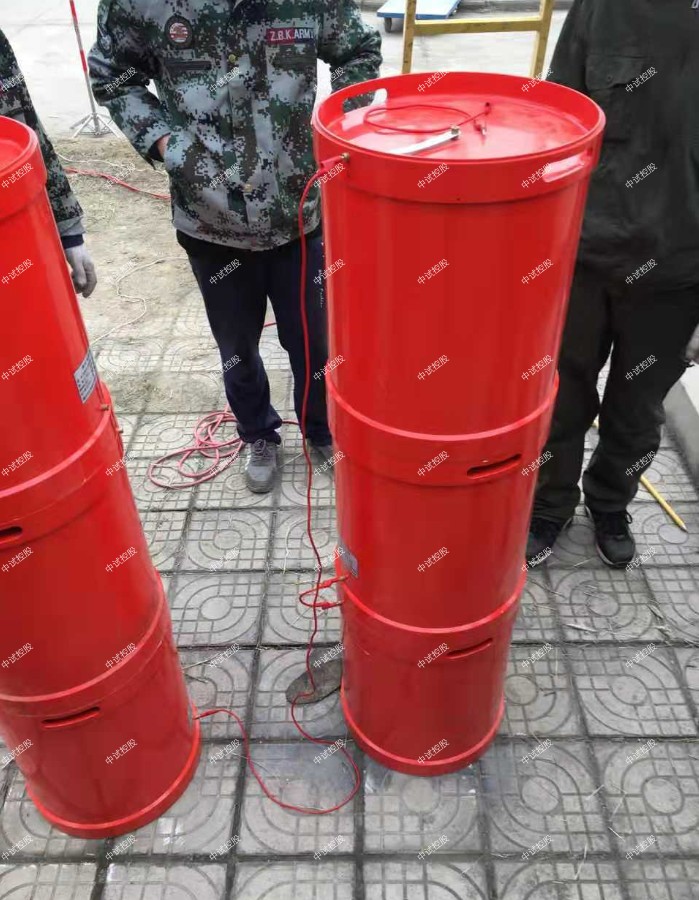

3.       高壓電抗器DK-50kVA/50kV                  4節

a)       額定容量：50kVA;

b)      額定電壓：50kV；

c)       額定電流：1A；

d)      電 感 量：90H/單節；

e)       品質因素：Q≥30 (f=45Hz)；

f)        結    構：干式；

g)       重    量：約45kg；

4、電容分壓器FRC-200 kV -1000 pF                 1套

a)       額定電壓： 200kV

b)      高壓電容量：1000pF

c)       介質損耗：tgσ≤0.5%；

d)      分 壓 比： 1000：1

e)       測量精度：有效值1.5級;

f)  重    量：約20kg

絕緣耐壓試驗分為了直流耐壓試驗和交流耐壓試驗這兩種，在過去進行的電纜耐壓試驗時都中試控股采用的是直流耐壓試驗。經過研究和實踐才了解到：直流耐壓試驗對塑絕緣是無效的且具有很大的危害性。我國在九十年代的時候就已經開始研究和實踐交流耐壓試驗技術了。經過了20多年的研究和實踐，世界各國紛紛采用的交流耐壓試驗代替了直流耐壓試驗。如今在國內外有關標準機構都對于高壓電纜的試驗方法做出了更改和修訂了。，而國際大電網工作會議對目前采用的直流耐壓試驗方法提出了疑議，還推薦使用工頻以及接近工頻的交流試驗方法，在全世界范圍捏推廣和應用。在我國的電網相對發達的省份，交流耐壓試驗已經成為強制性標準了。其他的地區額試驗規程也在起草和醞釀中了。交流耐壓實驗取代了傳統直流耐壓試驗已經是大勢所趨了。

35KV50000kVA變壓器耐壓測試儀廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

1、6kV-500kV高壓交聯電纜 的交流耐壓試驗

2、發電機 的交流耐壓試驗

3、GIS和SF6開關 的交流耐壓試驗

4、6kV-500kV變壓器 的工頻耐壓試驗

5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。



高壓電氣實驗設備及技術改造

國家經濟發展飛速猛進，各個領域都會受到一定的影響。尤其是近年來，電網改造，擴建的呈現上升趨勢，，所以中試控股為了保障國家電網等其他電站的安全穩定運行，是必須要對高壓電氣實驗設備進行良好的檢測和維修，達到標準，以保障安全穩定的運行。我們從一般的角度來說，高壓電氣設備就是科學性的調試和檢驗高壓電氣設備的產品，經過專業人員的細心檢測和評估來提早發現設備中存在的問題，進行系統的維修和測試，達到了標準。從而有效的避免了由于舍必不穩定，不安全運行而帶來了一系列問題，起到了預防作用。減少故障率。

一．高壓電氣設備的測試

  中試控股通常情況下是需要定期的去進行檢查和測試，以便達到了準確度。了解目前該設備處于什么樣的狀態來做出科學性的判斷。可以用到以下幾種測試儀。

1.直流電阻測試儀。它能夠幫助你快速的測試高壓電氣設備的電流是否達到了穩定值，使得測量的時間大大的縮短了，同時具有自動化程度高，操作簡單等特點，方便了工作人員的操作。

2.回路電阻測試儀。均可以接受國家電流標準之內的電壓設備測試，儀器具有體積小，抗干擾能力強，操作簡單，精度準確。并且是智能化，人工化全程工作。帶有數據存儲功能。

3.高壓開關特定測試儀。高壓開關特定測試儀能夠完全適用于金屬觸頭的開關，通過測試各種開關動作的時間，速度，和行程來判斷出高壓電氣設備的開關是否正常。

4.變頻串聯諧振試驗裝置。它主要是用于電力電纜，變壓器交流耐壓方面來判斷絕緣性質的質量問題，采用了調節電源頻率的方式實現了諧振，對現場電源的要求是非常的低，試驗特效好。操作簡單，符合國家要求，確保了人員和設備的安全性。并且帶有監測峰值的功能，可以實時的監測高壓電氣設備的試驗波形，來做出比對的結果，是很精確的數據。現階段已經廣泛應用于電力，石油，化工等行業，影響力日益突出。

二．高壓電氣設備的設備車現狀以及相關改進方案

1.設備車。目前，中試控股我們國家用在高壓電氣設備的設備試驗車主要是改造以后完成的中型客車，幾乎所有的設備安裝在設備車上面，方便了以后的運作。迅速有效的達到想要去的地方和目的地，進行電氣測試，完成工作的過程是如此的簡單，有效。實驗設備的主體主要是包括前端測試單元，測試通道控制單元，以及數據通道等。測試時候可以與電纜相連接，啟動測試設備可以將試驗以后的數據進行記錄，方便了以后科學性的對數據分析和整理。雖然設備車使用起來非常的方便，簡單，但是缺點就是價格昂貴，一般的企業或者是單位都支付不起。所以很難得到普及應用。

2.常規性試驗設備。現在國家大部分的高壓電氣設備都是用傳統的機器，她是不可以完全自動化的工作，并且體積是非常的龐大，不容易攜帶。造成了很多方面的困擾。還有一點是至今是沒有與計算機進行對接，所以采集的數據沒有功能直接傳輸到計算機中心，進行智能化分析，工作人員只能是用筆來記錄，大大的增強了工作強度。相對來說，試驗經驗豐富的工作人員可能因為一絲一毫的誤差，可能會帶來了嚴重的后果，最主要的一點是目前一臺機器的價格非常的昂貴，所以大部分的企業都是進行相關方面的改造，來達到了工作要求。希望改造以后更加能夠適應高壓電氣設備的檢測工作。

3.高壓電氣設備的改進方案。鑒于上述對于高壓電氣設備的不良情況以及缺點，我們將為你進行科學性的改進，并且提供專業的指導和建議。從而使電氣設備能夠更加有效的為我們工作，來滿足日益增強的工作動力和需求變化。首先開發一款軟件在原先的設備基礎上面，并且設計好接口與計算機方面進行對接。通過合理的方式來提高了工作效率，老進一步的去更新了所有的內容。我們的計算機能夠短時間里面幫助工作人員實時的記錄數據，短時間里面進行處理分析。目前系統的軟件主要環境有windowsxp，visualbasic等系統按照標準可以分為以下幾種，測試報考打印程度，數據錄用存貯和管理，數據綜合分析比較與測試報告顯示程度。采用這種通用測試數據結構能夠便于管理和擴充，不僅僅使得工作人員減少了不必要的時間，更加重要的一點是能夠保障了數據的準確性和有效性。數據采集的結果按照規律性以及其他方面來比對，全面分析以后做出正確的判斷，測試的內容主要包括了電流互感器，電壓互感器，少油真空斷路器等。

4.開發相關的管理軟件和應用程序。計算機行業可以說變化是迅猛的，中試控股所以創新技術是很關鍵，擁有創新意識無論對于企業來說還是對于個人來說都是具有重要的意義，傳統的高壓電氣設備不具有先進的功能，所以在原先的基礎方面是可以將以計算機技術為輔助功能，實現了有效的工作效率，使得設備的運作能力大大的增強了很多，也是滿足了不同領域行業的日益增長的需求。開發一款基于電腦系統為主要平臺的高壓電氣設備管理功能的軟件，對工作方面進行有效的數據采集和分析，完全方便了更多工作人員的工作狀態，減少了精力方面投入。

5.嘗試建立起良好的數據庫，以供參考。任何的行業都是具有數據采集的工作，是為了以后或者是當前能夠從數據方面準確的讀出良好的性能和工作狀況，方便工作人員和行業領域的人們對于項目的管理和分析，往往是提高了項目的可行性和準確度。高壓電氣設備的測試工作可以建立起數據庫管理檔案，比起以上的改進方案中提到的計算機記錄來說，優勢是在于能夠讓數據清楚的戰士在工作人員面前，做出果斷的判斷和實行策略。每一個工作站都可以建立起一個數據庫，并用數字編號來進行管理和整理，當我們的常規測試設備對高壓電氣設備進行了測試工作以后，就可以輕松的將數據手動的記錄到了計算機里面來。完善了許多原先基礎方面缺點。以上的幾種方案改進，也是具有一定的局限性，所以要按照具體的情況來實行，才是達到了科學標準。

  如今，高壓電氣設備的技術日益成熟，中試控股測試工作也是逐漸的完善，但是由于常規的試驗已經是不能夠滿足了現有的需求，很多的公司或者是企業是沒有足夠的資金方面的支持，所以導致了進行改造工作。使用了一部分的錢投入到改造的工作當中，幫助測試的結果更加的具有了準確性。也是一定的程度上面減少了勞動成本，提高了工作環境和效率。通過科學性的測試，保障了我們的高壓電氣設備的運作安全，有效的進行維修和檢測的工作，使得企業在發展的過程中取得優勢的地位，改善目前企業的生存環境，利于企業的良好發展。利于以后的經濟效益突出。希望將來的發展會越來越好，設備的技術方面會朝著良好的方向不斷的變化，給社會和經濟帶來了極大的作用和價值。
