220kv電纜打耐壓的設備
一、GIS現場交流耐壓試驗原理
GIS的現場交流耐壓試驗通常采用試驗變壓器、中試控股調頻式串聯諧振耐壓試驗裝置和調感式串聯諧振耐壓試驗裝置三種試驗設備。自從有了中試控股ZSBP串聯諧振耐壓試驗裝置以后,現場已很少使用試驗變壓器作耐壓設備。串聯諧振的交流耐壓試驗方法與常規的交流耐壓試驗方法相比,有如下點。
1、裝置的質量輕,所需電源容量小。
2、試品擊穿時所受的破壞小。
3、電壓波形好。使被試品上的試驗電壓波形比較理想。
二、GIS現場交流耐壓試驗程序
1、220kv電纜打耐壓的設備被試品要求
(1)GIS應安裝好,SF6氣體充氣到額定密度,已完成主回路電阻測量、各元件試驗以及SF6氣體微水含量和檢漏試驗合格后,才能進行耐壓試驗。
(2)耐壓試驗前,應對試品測量絕緣電阻。
(3)耐壓試驗前,GIS上所有電流互感器的二次繞組應短路并接地。
(4)220kv電纜打耐壓的設備耐壓試驗前,應隔離高壓電纜、架空線、電力變壓器和電磁式電壓互感器(若采用調頻式串聯諧振耐壓試驗裝置,且耐壓標準一樣,也可以與主回路一起做耐壓)、避雷器和保護火花間隙。
(5)GIS的每一新安裝部分都應進行耐壓試驗,同時,對擴建部分進行耐壓時,相鄰設備原有部分應斷電并接地。
2、試驗電壓的加壓方法
220kv電纜打耐壓的設備規定的試驗電壓應施加到每相導體和外殼之間,每次一相,其他相的導體應與接地的外殼相連。試驗電源可接到被試相導體任一部位。試驗程序應使每個部件都至少施加一次試驗電壓。在制定試驗方案時,必須同時注意要盡可能減少固體絕緣的重復試驗次數。例如,應盡量在中試控股GIS不同部位引入試驗電壓。如懷疑斷路器和隔離開關的斷口在運輸、安裝過程中受到損壞或經過解體,應做斷口間耐壓試驗。耐壓值與相對地交流耐壓值可取同一數值。若GIS整體電容量較大,耐壓試驗可分段進行。
3、交流耐壓試驗程序
220kv電纜打耐壓的設備GIS現場交流耐壓試驗的階段是“老練凈化”,其目的是清除GIS內部可能存在的導電微粒或非導電微粒。這些微粒可能是由于安裝時帶入而清理不凈,或是多次操作后產生的金屬碎屑,或是緊固件的切削碎屑和電極表面的毛刺而形成的。“老練凈化”可使可能存在的導電微粒移動到低電場區使其不再對絕緣起危害作用。“老練凈化”電壓值應低于耐壓值,時間可取數分鐘到數十分鐘。
第二階段是耐壓試驗,即在“老練凈化”過程結束后進行耐壓試驗,時間為1min。現場的具體實施方案應與。
4、現場耐壓試驗的判據
(1)如果GIS的每一部件均已按選定的完整試驗程序耐受規定的試驗電壓而無放電,則認為整個GIS通過試驗。
(2)在試驗過程中如果發生擊穿放電,則應根據放電能量和放電引起的各種聲、光、電、化學等各種效應以及耐壓試驗過程中進行的其他故障診斷技術所提供的資料進行綜合判斷。遇有放電情況,可采取下述步驟:
① 進行重復試驗,如果該設備還能經受規定的試驗電壓時,則認為放電是自恢復放電,耐壓試驗通過。
②220kv電纜打耐壓的設備 如果重復耐壓失敗,須將設備解體,打開放電間隔,仔細檢查絕緣損壞情況,采取必要的修復措施,再進行規定的耐壓試驗。

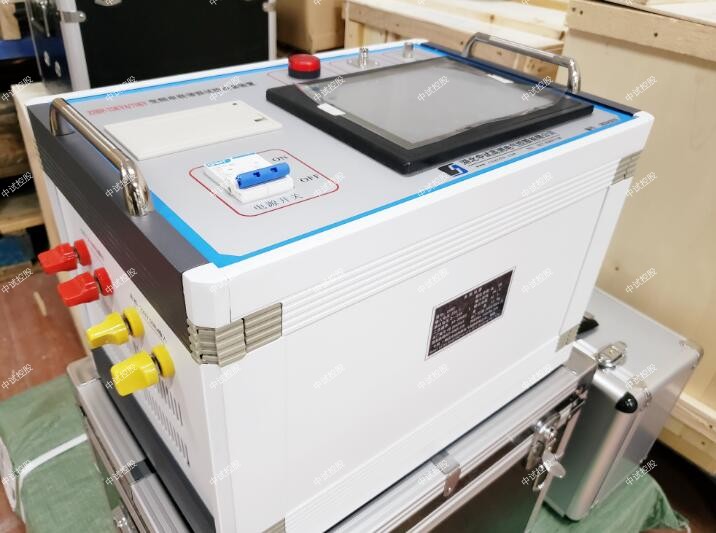

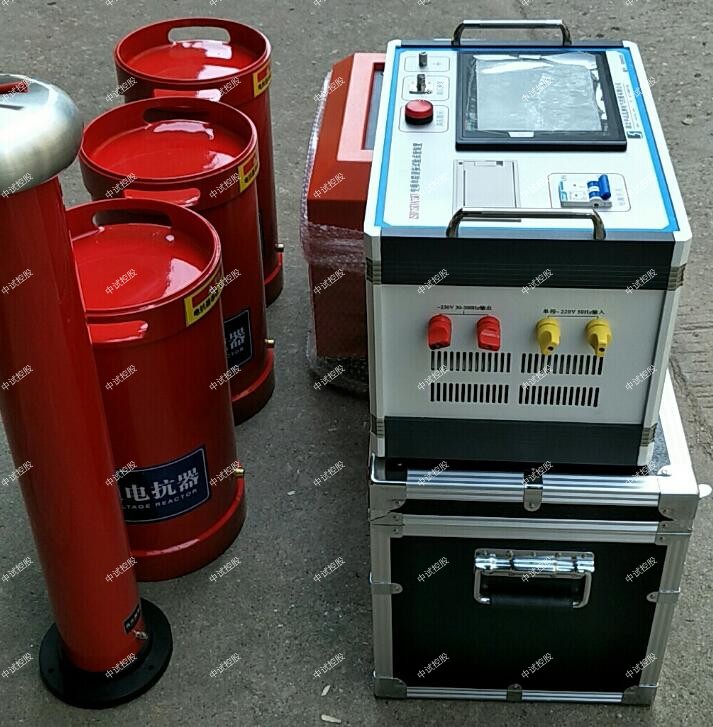

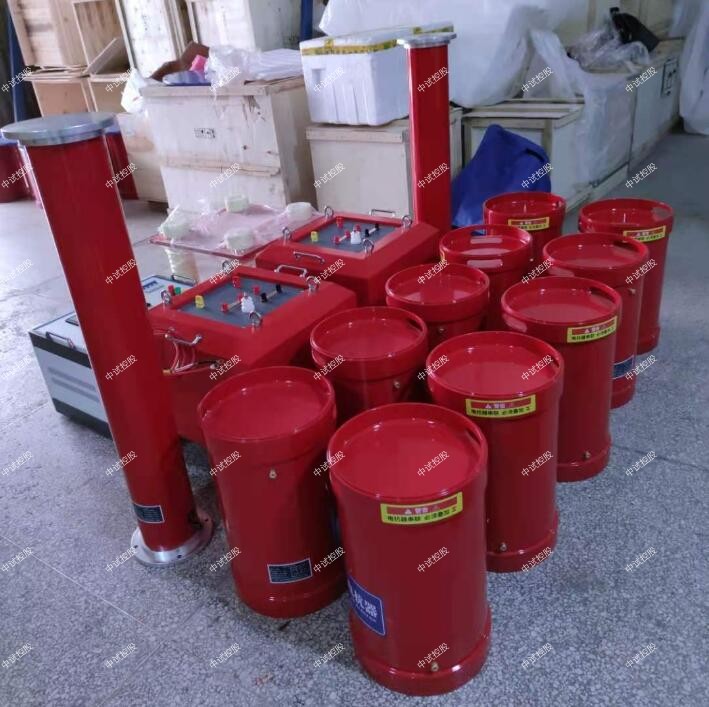

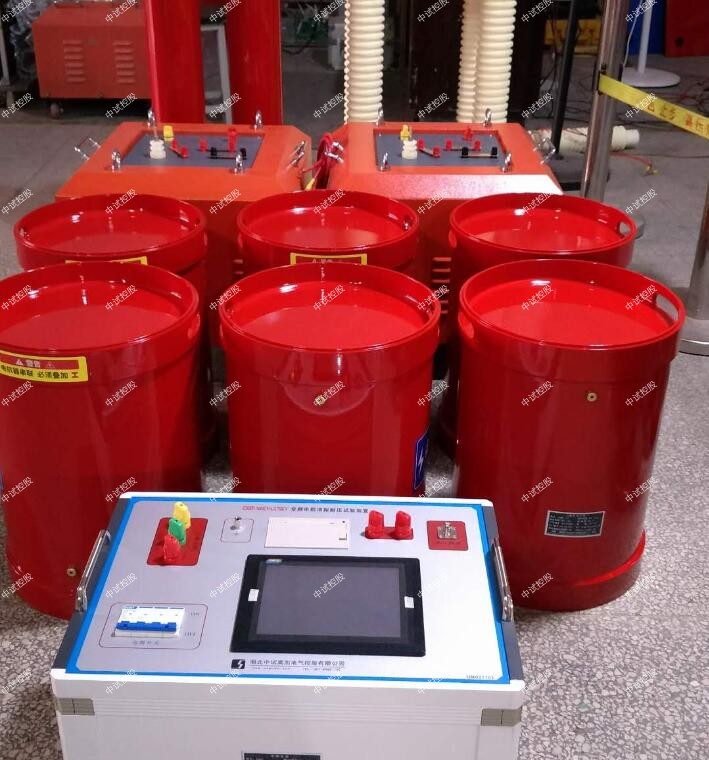

ZSBP-1320kVA/500kV變頻串聯諧振試驗裝置
二、 工作環境
1. 環境溫度:-100C –50 0C;
2. 相對濕度:≤90%RH;
3. 海拔高度: ≤1000米;
三、 裝置主要技術參數及功能
1. 額定容量:1320kVA;
2. 輸入電源:單相220或三相380V電壓,頻率為50Hz;
3. 額定電壓:55kV;495kV;
4. 額定電流:24A, 2.2A;
5. 工作頻率:30-300Hz;
6. 裝置輸出波形:正弦波
7. 波形畸變率:輸出電壓波形畸變率≤1%;
8. 工作時間:額定負載下允許連續60min;過壓1.1倍1分鐘;
9. 溫 升:額定負載下連續運行60min后溫升≤65K;
10. 品質因素:裝置自身Q≥30(f=45Hz);
11. 保護功能: 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);
12. 測量精度:系統有效值1.0級;
