GIS設備現場交接試驗的試驗項目有:

（1）外觀檢查。

（2）主回路電阻的測量，宜采用直流壓降法，測試電流不小于100A

（3）元件試驗，按《（3GB501502016《《電氣裝置安裝工程電氣設備交接試驗標準》有關規定進行。

（4）氣體驗收及氣體密度裝置和壓力表校驗，包括SF6氣體或SF6混合氣體中微量水分的測量。

（5）主回路的絕緣試驗，包括短時交流耐壓試驗和絕緣電阻試驗。

（6）輔助和控制設備試驗，包括一致性驗證功能試驗、人力操作的操動力矩檢查、分合閘脫扣器的低電壓特性、分合閘線圈直流電阻、絕緣試驗（絕緣電阻測試、持續1min

（7）機械特性和機械操作及連鎖試驗，連鎖試驗包括不同元件之間設置的各種連鎖與閉2kV工頻耐壓試驗）

（8）氣體密封試驗（按GB/T8905201《六氟化硫電氣設各中氣體管理和檢測導則》進行，且每個氣室的年漏氣率不大于5％）探傷試驗，以及根據需要進行電磁兼容性（EMC）鎖試驗。

的現場測量。

ZSBP-132kVA/66kV變頻串聯諧振試驗裝置、10kV等級及以下試驗站的設備配置技術指標

1．額定電壓：

22kV滿足10kV/300mm2電纜的交流耐壓試驗,試驗電壓≤22kV,試驗時間5min；

42kV滿足10kV開關等電氣設備的交流耐壓試驗,試驗電壓≤42kV,試驗時間1min；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作60分鐘；

4．裝置自身品質因數：Q>50

5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）

6．輸入電源：三相380V或單相220V

7．頻率調節范圍：30Hz～300Hz

8．系統測量精度：1.5％

9．裝置具有過壓、過流、零位啟動等保護功能　

四、被試品對象及試驗要求

1、10kV/300mm2電纜3km交流耐壓試驗，電容量≤1.1265uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、10kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。

五、ZSBP-132kVA/66kV變頻串聯諧振試驗裝置、10kV等級及以下試驗站的設備配置裝置主要技術參數及功能

1） 額定容量：132kVA

2） 額定電壓：66kV

3） 額定電流：6A

4） 測量精度：系統有效值1.5級

5） 工作頻率：30-300Hz

6） 裝置輸出波形：正弦波

7） 品質因素：裝置自身Q≥30(f=45Hz)

8） 波形畸變率：輸出電壓波形畸變率≤1%

9） 輸入電源：單相220或三相380V電壓，頻率為50Hz

10） 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘

11） 溫 升：額定負載下連續運行60min后溫升≤65K

12） 保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能

六、工作環境

環境溫度：－10℃–40℃;

相對濕度：≤90%RH;

海拔高度: ≤1000米；

九、系統配置及其參數

(一) 變頻電源ZSBP- 6kW 1臺

1) 額定輸出容量：6kW

2) 工作電源：220/380±10%V（三相），工頻

3) 輸出電壓：0–400V

4) 額定輸入電流：15A

5) 額定輸出電流：15A

6) 電壓分辨率：0.01kV

7) 電壓測量精度：1.5%

8) 頻率調節范圍：30–300Hz

9) 頻率調節分辨率：≤0.1Hz

10) 頻率穩定度：0.1%

11) 運 行 時 間：額定容量下連續60min

12) 溫 升：額定容量下連續運行60min元器件最高溫度≤65K

13) 噪 聲 水 平：≤50dB

14) 尺寸（長寬高mm）：400×280×400

15) 重 量：約10kg

(二) ZSBP-132kVA/66kV變頻串聯諧振試驗裝置、10kV等級及以下試驗站的設備配置激勵變壓器ZSJLB-6kVA/1/3/0.4kV 1臺

1) 額定容量：6kVA

2) 輸入電壓：0-400V

3) 輸出電壓：1/3kV

4) 結 構：干式

5) 尺寸（長寬高mm）：450×330×430

6) 重 量：約45kg

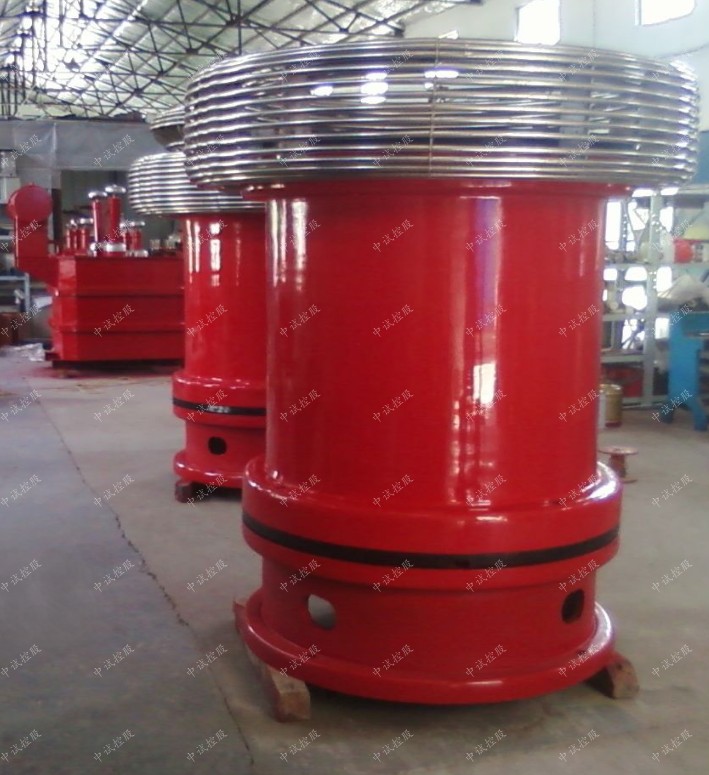

(三) 高壓電抗器ZSDK-44kVA/22kV 3節

1) 額定容量：44kVA;

2) 額定電壓：22kV

3) 額定電流：2A

4) 電 感 量：55H/單節

5) 品質因素：Q≥30 (f=45Hz)

6) 結 構：干式

7) 尺寸（內徑高mm）：?282×435

8) 重 量：約48kg

（四）電容分壓器ZSFRC-2500pF/70kV 1套

1) 額定電壓：70kV

2) 高壓電容量：2500pF

3) 介質損耗：tgσ≤0.5%

4) 分 壓 比：1000：1

5) ZSBP-132kVA/66kV變頻串聯諧振試驗裝置、10kV等級及以下試驗站的設備配置測量精度：有效值1.5級

6) 尺寸（內徑高mm）：?140×500

7) 重量：約6kg



國內外有關部門為什么廣泛推薦采用交流耐壓取代直流耐壓？隨著國民經濟的發展以及城網供電電壓等級的提高，交聯聚乙烯絕緣電力電纜（XLPE）以其合理的工藝和結構，優良的電氣性能和安全可靠的運行特點，在國內外獲得越來越廣泛的使用。尤其在高壓輸電領域更取得了巨大的進展。與充油電纜相比，交聯電纜敷設安裝方便，運行維護簡單，不存在油的淌流問題。但是，近年來的運行和研究表明，交聯聚乙烯電纜的絕緣在運行中易產生樹枝化放電，造成絕緣老化破壞，嚴重地影響了交聯聚乙烯絕緣電力電纜的使用壽命。因此，充分認識交聯電纜的絕緣特性，及時有效地發現和預防絕緣中存在的某些缺陷，對保障設備乃至系統的安全運行具有十分重要的意義。闡述了影響交聯電纜絕緣的主要因素以及電纜的交接試驗原理，認為在現場對交聯電纜實施交流耐壓試驗是必要和可行的。

為了保證電纜安全可靠運行，有關的國際標準對電纜的各種試驗做了明確的規定。主要試驗項目包括：測量絕緣電阻、直流耐壓和泄漏電流。其中測量絕緣電阻主要是檢驗電纜絕緣是否老化、受潮以及耐壓試驗中暴露的絕緣缺陷。直流耐壓和泄漏電流試驗是同步進行的，其目的是發現絕緣中的缺陷。但是近年來國內外的試驗和運行經驗證明：直流耐壓試驗不能有效地發現交聯電纜中的絕緣缺陷，甚至造成電纜的絕緣隱患。德國Sechiswag公司在1978～1980年41個回路的10 kV電壓等級的XLPE電纜中，發生故障87次；瑞典的3 kV～24．5 kV電壓等級XLPE電纜投運超出9 000 km，發生故障107次，國內也曾多次發生電纜事故，相當數量的電纜故障是由于經常性的直流耐壓試驗產生的負面效應引起。因此，國內外有關部門廣泛推薦采用交流耐壓取代傳統的直流耐壓。

上世紀80年代至90年代中期，加拿大、德國、美國等先進國家制定了相應的交流耐壓試驗標準并推廣應用。從90年代末開始，我國的廣東、北京、上海、浙江、山東等地出臺了對xlpe電纜做交流試驗的暫行規定。國標GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》采用變頻串聯諧振耐壓方式。
