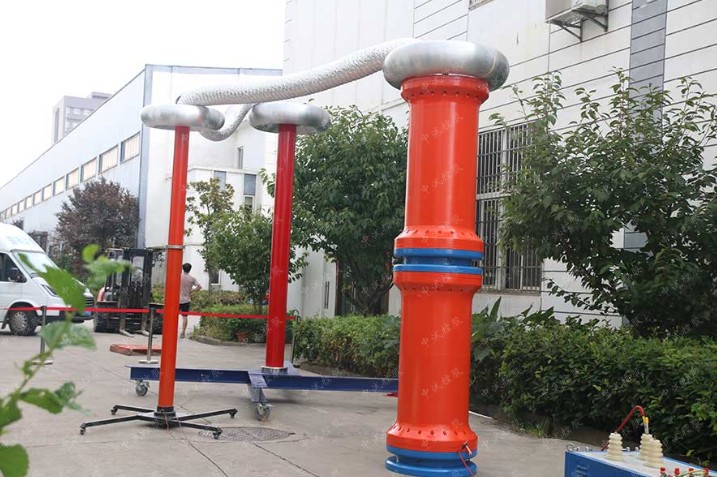

ZSBP-270kVA/108kV 變頻串聯諧振試驗裝置
一、 被試品對象及試驗要求：

1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

2、10kV/400mm2電纜5km的交流耐壓試驗，電容量≤2.1uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

3、35kV開關柜、互感器、母線母盤的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓95kV，試驗時間1min。

二、 串聯諧振工作環境：

1. 環境溫度：－100C –50 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤1000米；

三、 裝置主要技術參數及功能：

1. 額定容量：270kVA；

2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；

3. 額定電壓：27kV；54kV；108kV

4. 額定電流：10A；5A；2.5A

5. 工作頻率：30-300Hz；

6. 裝置輸出波形：正弦波

7. 波形畸變率：輸出電壓波形畸變率≤1%；

8. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

9. 溫 升：額定負載下連續運行60min后溫升≤65K；

10. 品質因素：裝置自身Q≥30(f=45Hz)；

11. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12. ZSBP-270kVA/108kV 變頻串聯諧振試驗裝置測量精度：系統有效值1.5級；

變電站交流耐壓試驗原理

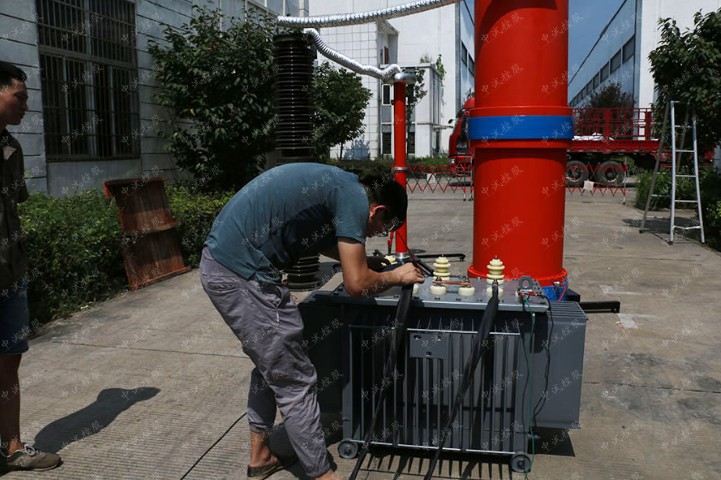

1、被試品和試驗設備，中試控股應妥善接地。所有支撐的絕緣物，都要有足夠的絕緣和機械強度。

2、試驗裝置的線路聯接必須正確可靠，高壓部分應保持足夠安全距離，通電前要做好全面檢查。

3、被試品表面應清潔、干燥。安置狀況應符合實際使用情況，對于充油設備，應讓絕緣油基本上處于靜止狀態，才能夠加電壓試驗。

4、合閘前應檢查調壓變壓器是否在零位。調壓變壓器在升、降壓過程中，要有關儀表；加電壓過程，應密切高壓回路，監聽被試品是否有聲音。

5、試驗回路應有適當的保護設施。試驗過程若出現異常情況，應立刻先降壓，后斷開電源，并掛上地線再做檢查。

6、中試控股交流耐壓試驗要在其他試驗項目做好之后，并不存在絕緣缺陷問題的情況下謹慎操作；若其他試驗項目做好之后，發覺設備存在絕緣缺陷問題時，則不能輕率決定做交流耐壓試驗，防止設備不必要的損壞。在交流耐壓試驗前后，均應搖測絕緣電阻。

7、交流耐壓試驗時間，一般為1min；如是絕緣棒，帶電作業工具和單獨存在的有機絕緣材料，應為5min。斷開電源后，必須立刻觸摸被試部分，中試控股檢查有無發熱。

在變電站交流耐壓試驗設備的使用過程中，如果遇到自動調諧不能完成，找不到諧振點的情況，使用者可以參考以下方法進行解決：

表現形式：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點；

故障原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路
