35kV等級及以下試驗站的設備配置
時間：2021-02-28
35kV等級及以下試驗站的設備配置
電纜串聯諧振耐壓裝置的組件：
1、控制系統
控制系統是變頻諧振系統的心臟模塊，它包含了所有的電子及控制模塊。所有的模塊放在一個控制柜中，操作屏在控制柜的上方，操作人員可以控制所有的功能、讀取的測量值(電壓、頻率、電流等)、觀察系統的運行狀態。
2、勵磁變壓器
勵磁變壓器的作用是將控制單元的輸出變成諧振回路的輸入。中試控股
其一次線圈和控制單元相連，二次線圈則取決于高壓回路的品質因數的期望值。勵磁變壓器可以做在電抗器的內部，或者做成獨立單元。
其一次線圈和控制單元相連，二次線圈則取決于高壓回路的品質因數的期望值。勵磁變壓器可以做在電抗器的內部，或者做成獨立單元。
3、高壓電抗器
在諧振頻率下，電抗器與負載將勵磁方波電壓變成理想正弦波。高壓電抗器的參數選擇必須充分考慮到試品功率和頻率范圍。
4、多級組合型電抗器
單級電抗器組合后可以滿足回路的Z優配置，保證輸出電壓和頻率范圍，每級電抗器的電壓等級可以單獨確定。
5、35kV等級及以下試驗站的設備配置電壓測量系統、耦合電容器和基本負載
電壓測量系統包括一個分壓器和一個峰值電壓表，電壓表安裝在控制柜中，電壓值在操作屏上顯示。

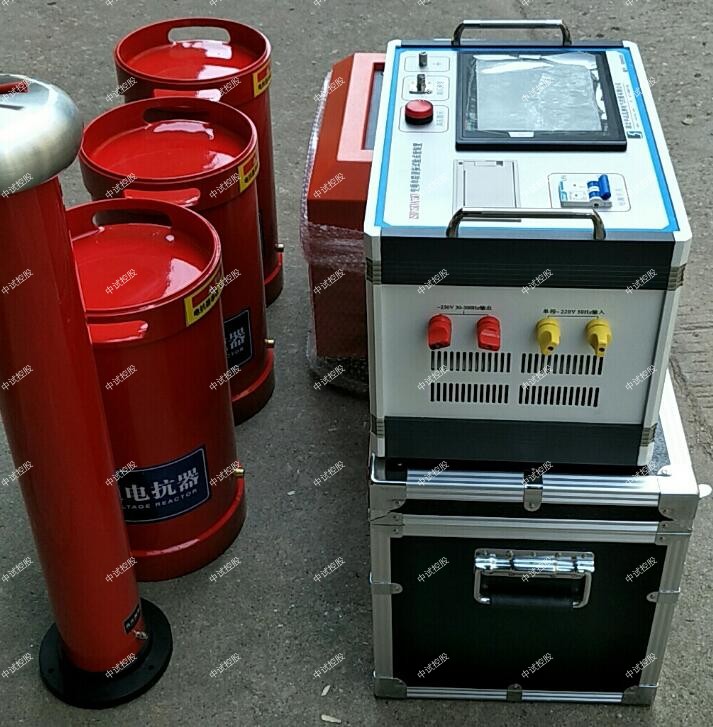

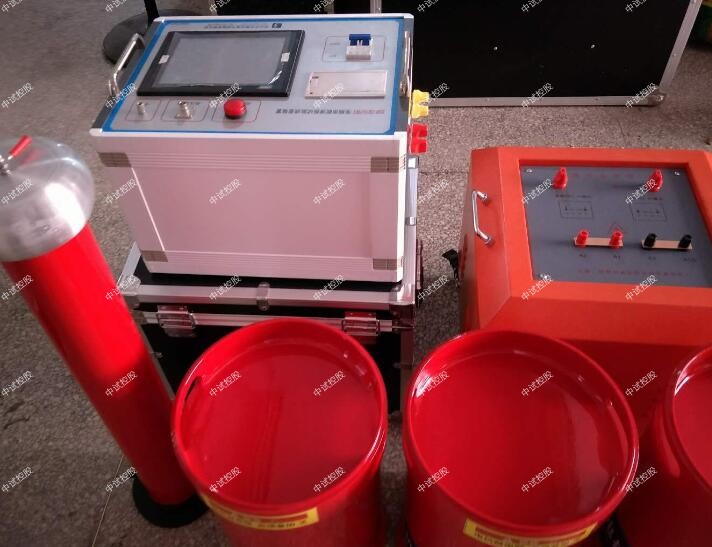

ZSBP-324kVA/270kV變頻串聯諧振交流耐壓裝置
串聯諧振被試品對象及試驗要求：
110kV開關、母線、絕緣子、套管等電氣設備的交流耐壓試驗，中試控股試驗頻率為20-300Hz,試驗電壓不超過265kV。
110kV/40000kVA主變分段絕緣的交流耐壓試驗，電容量≤0.018μF，試驗頻率為45-65Hz，試驗電壓不超過80kV。
35kV/300mm2電纜1km，電容量≤0.1945μF，試驗頻率為20-300Hz,試驗電壓52kV。
6kV/3*120mm2電纜6500m，電容量≤2.13μF，試驗頻率為20-300Hz,試驗電壓15kV。
10kV/50MW發電機，中試控股電容量≤0.33uF，試驗頻率為45-55Hz，試驗電壓不超過23kV。
工作環境：
環境溫度：－150C –40 0C;
相對濕度：≤90%RH;
海拔高度: ≤3000米；
裝置主要技術參數及功能：
額定容量：324kVA；
輸入電源：單相220V/三相380V電壓，頻率為50Hz；
額定電壓：45kV；90kV；180kV；270kV
35kV等級及以下試驗站的設備配置額定電流：7.2A；3.6A；1.8A；1.2A；
工作頻率：20-300Hz；
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫 升：中試控股額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
35kV等級及以下試驗站的設備配置測量精度：系統有效值1.5級；
中試控股電纜串聯諧振耐壓裝置是利用無功補償原理，在完成發電機、電纜以及GIS組合電器的耐壓試驗是只需要較小容量和較低電壓的試驗電源就可以成功完成。同時，該試驗裝置還可用于變壓器、電流、電壓互感器等的現場試驗，這種試驗方法安全可靠，并能有效地檢出有絕緣缺陷的電氣設備。
電纜串聯諧振耐壓裝置的原理是利用組合設備的等效電容和已知電感量的高壓電抗器構成串聯回路，通過變頻電源調節試驗電源頻率使電路達到串聯諧振。這時，電容器和電抗器的無功功率平衡。
