330kv變壓器測試儀器

下面就這個問題，我們按照《GB50150-2016電氣裝置安裝工程電氣設備交接試驗標準》的相關規定，為大家講解每一類型的變壓器，應該完成那些試驗項目。

首先，我們要知道在規程中，變壓器的交接試驗項目有以下15項：

1. 絕緣油試驗或SF6氣體試驗

2. 測量繞組連同套管的直流電阻

3. 檢查所有分接的電壓比

4. 檢查變壓器的三相接線組別和單相變壓器引出線的極性

5. 測量鐵芯及夾件的絕緣電阻

6. 非純瓷套管的試驗

7. 有載調壓切換裝置的檢查和試驗

8. 測量繞組連同套管的絕緣電阻、吸收比或計劃指數

9. 測量繞組連同套管的介質損耗因數與電容量

10. 變壓器繞組變形試驗

11. 繞組連同套管的交流耐壓試驗

12. 繞組連同套管的長時感應耐壓試驗帶局部放電測量

13. 額定電壓下的沖擊合閘試驗

14. 檢查相位

15. 測量噪音

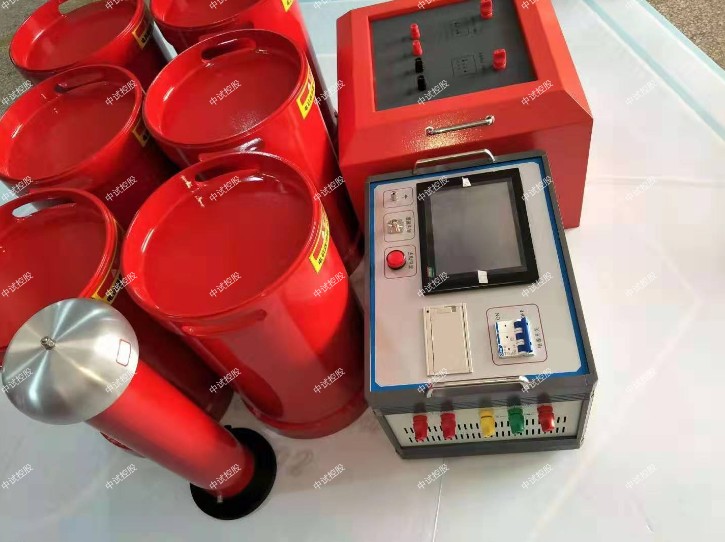

ZSBP-512kVA/256kV變頻串聯諧振試驗裝置

330kv變壓器測試儀器滿足35kV PT、CT開關、母線和絕緣子等電氣設備的交流耐壓，最高試驗電壓不超過100kV。

二、512kVA/256kV變頻串聯諧振試驗裝置特點

1) 自動尋找諧振點，頻率范圍20-300Hz,頻率分辨率0.1Hz;

2) 中試控股自動升壓試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程;

3) 自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據;

4) 五種保護功能：具有過壓、過流、斷電、閃絡及全壓輸出保護功能;

n 過電壓保護：可人工設定過電壓保護值;當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置;

n 過流保護：可人工設定過電流保護值;當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置;

n 擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷

害，變頻電源內電子元件不會擊穿;

n 斷電保護：試驗電源斷電后，裝置能快速保護;

n 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出;

5) 中試控股液晶顯示屏可顯示電源電壓和電流;高壓輸出的頻率、電壓、電流;

三、512kVA/256kV變頻串聯諧振試驗裝置技術參數

1. 額定容量：512kVA;

2. 輸入電源：380V電壓，頻率為50Hz;

3. 輸出電壓：32kV-256kV

4. 輸出電流：16A;8A;4A;2A

5. 工作頻率：30-300Hz;

6. 波形畸變率：輸出電壓波形畸變率≤1%;

7. 工作時間：額定負載下允許連續60min;過壓1.1倍3分鐘;

8. 溫 升：額定負載下連續運行60min后溫升≤65K;

9. 品質因素：裝置自身Q≥30(f=45Hz);

10. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);

11. 330kv變壓器測試儀器測量精度：系統有效值1.5級;

12. 使用環境：

環境溫度：-150C–450C;

相對濕度：≤90%RH;

海拔高度: ≤2500米;

四、512kVA/256kV變頻串聯諧振試驗裝置技術參數

1. 激勵變壓器20kVA-0.4kV 1臺

a) 額定容量：20kVA;

b) 輸入電壓：400V，單相;

c) 輸出電壓：1kV;3kV;5kV;15kV

d) 結 構：干式

e) 重 量：約105kg;

2. 變頻電源20kW/380V 1臺

a) 額定輸出容量：20kW

b) 工作電源：380V，工頻

c) 輸出電壓：0 – 400V，單相，

d) 額定輸入電流：53A

e) 額定輸出電流：53A

f) 輸出波形：正弦波

g) 電壓分辨率：0.01kV

h) 電壓測量精度：0.5%

i) 頻率調節范圍：30 – 300Hz

j) 頻率調節分辨率：≤0.1Hz

k) 頻率穩定度： 0.1%

l) 運行時間：額定容量下連續60min

m) 額定容量下連續運行60min元器件最高溫度≤65K;

n) 噪聲水平：≤50dB

o) 重量約30kg;

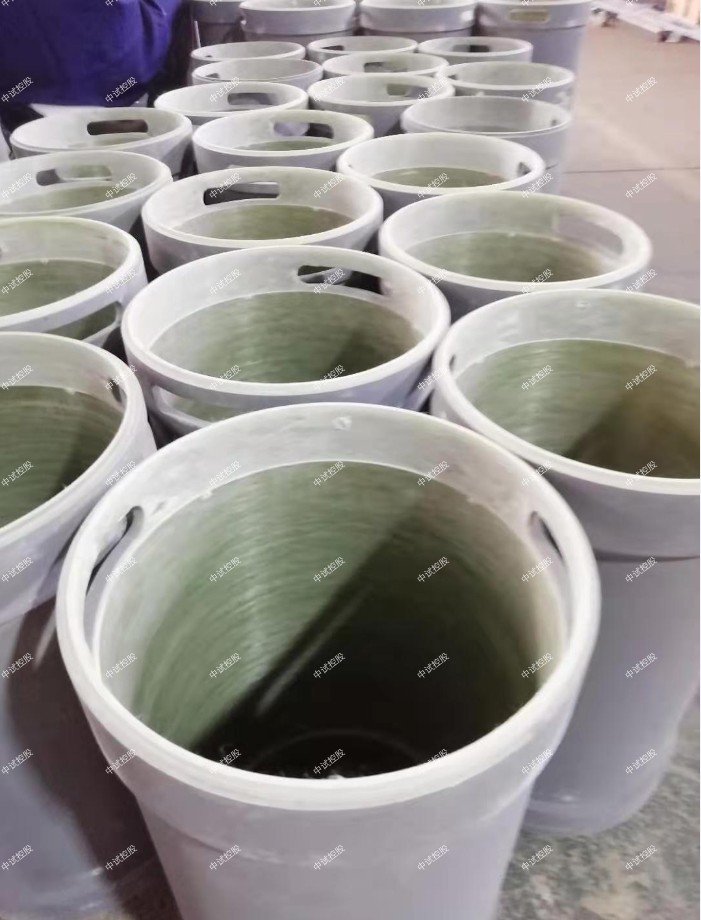

3. 高壓電抗器64kVA/32kV 8節

a) 額定容量：64kVA;

b) 額定電壓：32kV;

c) 額定電流：2A;

d) 電感量：86H/節

e) 品質因素：Q≥30 (f=45Hz);

f) 結 構：干式;

g) 重 量：約75kg;

4. 電容分壓器FRC-200kV -1000 pF 1套

a) 額定電壓：200kV;

b) 高壓電容量：1000pF

c) 介質損耗：tgσ≤0.5%;

d) 分壓比：1000：1

e) 測量精度：有效值1.5級;

f) 重 量：約18kg;

66KV在用變壓器耐壓試驗的標準是多少？

GB311.1 以及  GB11022規定：
變壓器工頻耐受電壓140/160 ；雷電沖擊耐受電壓325/350；單位為千伏，斜線下為干態。
對于在用變壓器做實驗時，應該按照國標規定降低一定的數值，再進行試驗。

	耐壓試驗的作用



	耐壓試驗又稱高壓介電強度測試，它是檢驗電器、電氣設備、電氣裝置、電氣線路和電工安全用具等承受過電壓能力的主要方法之一。耐壓分為交流耐壓試驗和直流耐壓試驗兩種。



	交流耐壓試驗



	交流耐壓是在電壓為正負峰值時，設備均承受的電壓值。其試驗電壓為被試設備額定電壓的一倍多至數倍，交流電壓考察設備耐壓更接近于實際情況，無需逐漸升壓。它從介質損失的熱擊穿觀點出發,可以有效地發現局部游離性缺陷及絕緣老化的弱點。但是，交流耐壓對絕緣的破壞性比直流大，而且由于試驗電流為電容電流，所以需要大容量的試驗設備。



	我們根據被試品的容量、電壓、電流大小以及電氣性能，我們可以選擇用串聯諧振試驗裝置、工頻耐壓試驗裝置、感應耐壓倍頻裝置。對電力電纜、電力變壓器、高壓斷路器、GIS組合電器等大容量設備進行交流耐壓試驗。







	直流耐壓試驗



	直流耐壓試驗可通過不同試驗電壓時泄漏電流的數值、繪制泄漏電流電壓特性曲線，能夠發現絕緣的局部缺陷、受潮及老化。由于直流電壓下按絕緣電阻分壓，所以比交流更有效地發現端部絕緣缺陷。同時，因直流電壓下絕緣基本上不產生介質損失，因此，直流耐壓對絕緣的破壞性小。



	由于直流耐壓只需提供很小的泄漏電流，因所需試驗設備容量較小。
