新舊變壓器容量參數測試儀

      零序阻抗；一臺變壓器對各相序（正、負、零）電壓、電流所變 現的阻抗叫做序阻抗，它們分別為正序、負序和零序阻抗。正序阻抗 實際上就是正常運行時所表現的阻抗，當系統不對稱運行時，就會產生零序電流，變壓器的正序阻抗和負序阻抗相等，并等于變壓器的短 路阻抗。對零序阻抗而言，由于任一瞬間，所有三相的零序電流的大 小和方向都是一樣的，即它們的總和不等于零，所以零序阻抗與正序 阻抗和負序阻抗有本質的區別，它的大小不僅與繞組的連接方式有 關，還與鐵芯結構有關，因此，零序阻抗必須由實測確定。

ZSRS-8000變壓器容量空負載損耗測試儀容量測試結果準確率達100%。它一種設備相當于四種設備：有源變壓器容量測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數進行精密的測量，并能測量空負載試驗時的電壓、電流失真度和諧波含量，還可以進行矢量分析。
ZSRS-8000變壓器容量空負載損耗測試儀具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕彩色液晶作為顯示窗口，菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便。
一、ZSRS-8000變壓器容量空負載損耗測試儀功能特點
1、可精確測量各種配電變壓器的容量，無源測量，方便、準確。
2、內部自帶電源、自動產生三相大功率測試電源。
3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。
4、通過空載試驗可準確判定被測變壓器的型號，包括：S7、S9、S11、S13、S15、干變SCB9、SCB10、SCB11等各種類型的變壓器。
5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位。
6、新舊變壓器容量多少測試儀可測量電壓和電流的諧波含量和總諧波失真度。
7、可進行簡單的矢量分析，繪制矢量圖。
8、顯示各電參量的波形圖，做為示波器使用。
9、電壓回路寬量限：電壓zui大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
10、電流量程分高低檔，zui大可保證100A測量范圍，zui小可毫安級的幅值準確測量，可滿足PT的阻抗電壓測量。
11、中試控股容量測量范圍：20kVA~100000kVA。
12、電池剩余電量百分數指示功能，絕非簡單的虧電報警。
13、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。
14、可隨時將測試的數據通過微型打印機將結果打印出來。
15、測試結果存儲功能，可存儲200組容量測試數據。

二、ZSRS-8000變壓器容量空負載損耗測試儀技術指標
1、 輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5A~100A內部雙量程。
2、 準確度
電壓：±0.2%
電流：±0.2%
功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作溫度：－10℃~ +40℃
4、 充電電源：交流160V~260V
5、 新舊變壓器容量多少測試儀絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
         ⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、 主機體積：32cm×24cm×13cm
7、 重量：3kg

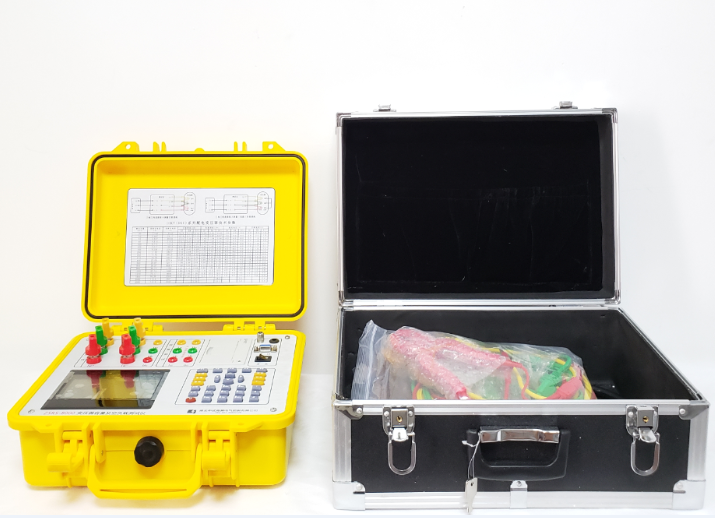

三、ZSRS-8000變壓器容量空負載損耗測試儀結構外觀
儀器由中試控股主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及配套工具。

新舊變壓器容量多少測試儀變壓器容量比是什么意思? 容量比100%。
變壓器的容量也就是變壓器的功率，容量比就是功率比，比如1000KA的變壓器和200KVA的變壓器不適合并聯使用.容量比=5：1大于3：1
容量比100%就是1：1的意思（比如500KVA與500KVA，200KVA與200KVA等。 變壓器并列運行的條件：
①參加并列運行的各變壓器必須接線組別相同。

②各變壓器的原邊電壓應相等，副邊電壓也分別相等。否則副邊產生環流引起過載，發熱，影響帶負荷，并增加電能損耗、效率降低；
③各變壓器的阻抗電壓（短路電壓）百分數應相等，否則帶負荷后產生負荷分配不合理。
因為容量大的變壓器短路電壓百分數大、容量小的變壓器短路電壓百分數小，而負載分配與短路電壓百分數成反比，這樣會造成大變壓器分配的負載小，設備沒有充分利用；而小變壓器分配的負載大，易過載，限制了并列運行的變壓器帶負荷運行。
