300kVA/300kV油浸式試驗變壓器

交直流試驗變壓器原理

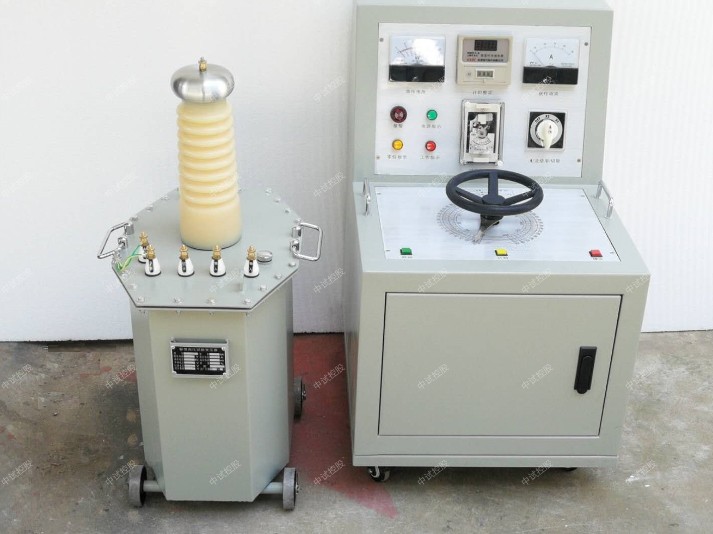

 交直流試驗變壓器系列產品鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10KVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。
 1、交流、交直流試驗變壓器：
將工頻電源輸入操作箱（或操作臺），經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。中試控股根據電磁感應原理，在次級（高壓）繞組可獲得工頻高壓。。此工頻高壓經高壓整流及電容濾波后可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。
2、帶抽頭試驗變壓器：
為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然后兩個繞組串接分別引出。
3、串級試驗變壓器：
為了得到更高電壓的試驗變壓器，也可采用串級的方法獲得更高的電壓。
 中試控股交直流試驗變壓器具有重量輕、體積小、移動方便、性能優越等特點。
技術參數
1.>額定容量：1～300KVA

2. >單臺額定輸出電壓：

3. （AC） 50、100、150、200、300KV

4. （DC） 70、140、210、280KV

5. >額定輸入電壓：200V、400V

6. >變比：3000/1

7. >變比誤差：≤±1.5%

8. >阻抗電壓：<10%

300kVA/300kV油浸式試驗變壓器中試驗變壓器有何作用

工頻耐壓試驗是變壓器試驗的關鍵項目，是考核主絕緣抗電強度的基本措施。對變壓器繞組連同套管一起進行超過額定電壓一定倍數的工頻交流試驗電壓，持續時間lmin的交流耐壓試驗。其目的是用比運行情況更為嚴酷的條件下檢驗變壓器繞組的絕緣水平。
交流耐壓試驗屬于破壞性試驗，因此，必須在其他絕緣試驗都hege的基礎上進行，以免造成不必要的絕緣穿與損壞事故。

變壓器繞組絕緣經過交流耐壓試驗hege后，就可以投入運行。
工頻耐壓試驗裝置是由試驗變壓器和耐壓試驗操作臺組成，可用于變壓器耐壓測試，電纜耐壓試驗等各種電氣設備的耐壓絕緣試驗。中試控股工頻耐壓試驗裝置是根據電力行業標準設計的智能耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工部中試控股門、電力運行部門、科研單位和高等院校。

在電力電氣設備絕緣耐壓試驗中，交流耐壓試驗是比較常用的一種耐壓試驗方法，因為我們主要使用的就是交流電氣設備。交流耐壓試驗會使原來存在的絕緣缺陷更明顯，中試控股使絕緣強度進一步降低，交流耐壓試驗屬于破壞性試驗，因此必須正確的選試驗電壓和耐壓時間。下面，我們通過工頻耐壓試驗裝置和變頻串聯諧振試驗裝置，以及電壓發生器來了解一下交流耐壓試驗。
