YD（JZ）30kVA/150kV油浸式試驗變壓器

時間：2021-03-07

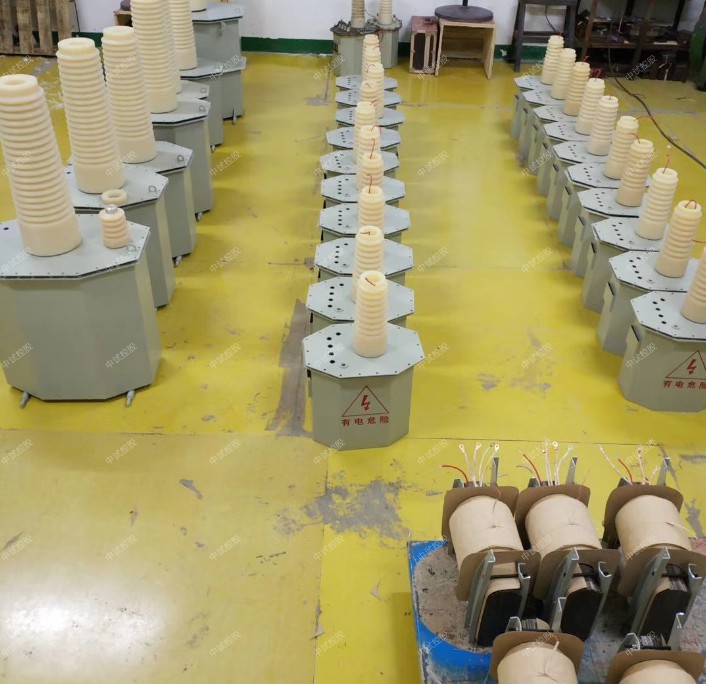

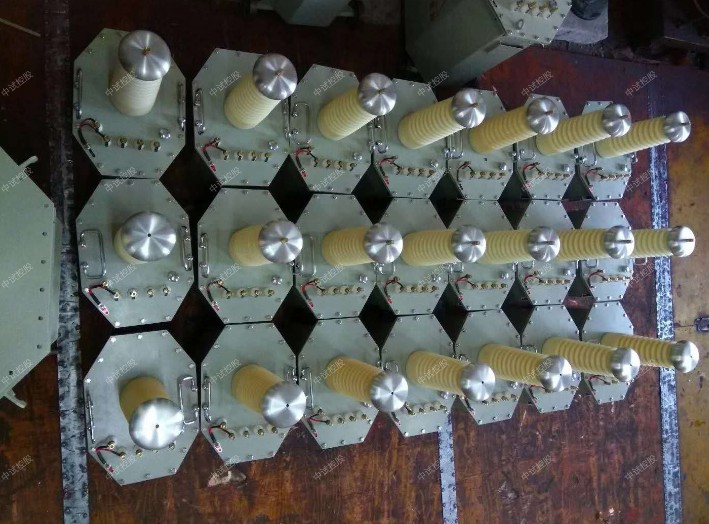

YD（JZ）30kVA/150kV油浸式試驗變壓器

高電壓試驗變壓器是電機、變壓器、電器產品修造中不可少的一種耐壓試驗用電氣設備。試驗變壓特點器主要用于電氣產品的工頻耐壓試驗、局部放電測量、絕緣介質的熱穩定試驗等；對中、高頻電氣設備還可采用特殊頻率的試驗變壓器進行耐壓試驗及有關電氣參數的測量。

高電壓試驗變壓器一、二次繞組具有很大的電壓比，一次電壓為0.4kV、3kV、6kV、10kV不等，二次電壓可制成100～2000kV或更高，容量可為3～9000kVA。對電力設備現場試驗，一般用輕型試驗變壓器；對6kV、10kV級變壓器等電力設備的耐壓試驗用50kV級升壓試驗變壓器；對35kV以上電壓等級的高壓、超高壓變壓器等電力設備的耐壓試驗用大于被試設備一次額定電壓5倍以上的超高壓試驗變壓器，如500kV、700kV、800kV級和一定容量級的升壓試驗變壓器。
YD（JZ）30kVA/150kV油浸式試驗變壓器 高電壓試驗變壓器和電力變壓器的原理相同，所不同的是試驗變壓器的工作電壓高、使用時間短、溫升小，一般設有散熱器。另外，試驗變壓器的負載較小，且多為電容性負載。試驗變壓器的容量比電力變壓器的容量相對的要小。

技術參數：
高壓試驗變壓器參數：
容量：25KVA
輸入電壓：AC400V 50Hz
輸入電流：62.5A
輸出電壓：AC150KV
輸出電流：AC166.6mA
控制臺主要參數：
容量:25KVA
輸入電壓:AC380V 50Hz
輸入電流:65.7A
輸出電壓:0～430V
輸出電流:0～62.5A

YD（JZ）30kVA/150kV油浸式試驗變壓器進行工頻耐壓試驗或者XIELOU試驗時，中試控股需要工頻耐壓試驗裝置，工頻耐壓試驗裝置包括試驗變壓器和操作臺，那么試驗變壓器如何選容量？

1、標稱試驗變壓器容量Pn的確定公式Pn=kVn2ωCt×10-9

式中：Pn標稱試驗變壓器容量（kVA）

Vn試驗變壓器的額定輸出高壓的有效值（kV）

K安全系數。K≥1，標稱電壓Vn≥1MV時，k=2；標稱電壓較低時，k值可取高一些。

Ct被試品的電容量（pF）

ω角頻率，ω=2πf，f——試驗電源的頻率

高電壓試驗變壓器技術要求
①輸出電壓波形。高電壓試驗變壓器輸出電壓波形應盡量接近正弦波。為了減少由于空載電流的諧波分量通過調壓器和變壓器的阻抗后，產生諧波電壓而引起電壓波形畸變，磁通密度應選在鐵心磁化曲線的直線段；同時要選用波形畸變小的調壓設備，必要時可加設濾波裝置。
②阻抗電壓。中試控股高電壓試驗變壓器的二次電流一般為容性電流，當二次電流流經調壓器和試驗變壓器的阻抗時，將導致輸出電壓超過由電壓比所確定的數值，所以試驗變壓器的阻抗電壓不宜太大，否則可能影響測試結果的準確性，同時還會降低試驗設備的短路容量。但如阻抗電壓太小，被試品擊穿或閃絡時，短路電流可能增大。單臺試驗變壓器的阻抗電壓一般為4.5~10%，組成多臺串級時，則可達30~40%。
