10KV自耦變壓器試驗裝置

ZSBP-75kVA/75kV 變頻串聯諧振試驗裝置

變頻串聯諧振試驗裝置適用于各種大型電力變壓器、電力電纜、汽輪及水輪發馬達及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者進行試驗工作電壓技術要求具有較高，變頻串聯諧振試驗檢測裝置對試驗裝置的電源容量以及相應的也有能力較高的要求，傳統的工頻耐壓裝置設計往往單件體積大，重量重，不便于施工現場搬運，而且不便于學生任意產品組合，靈活性較差。好的方法是中試控股使用壓力測試裝置的測試串聯諧振頻率。

10KV自耦變壓器試驗裝置是中試控股利用調諧電感與負荷電容使之產生工頻串聯諧振，以獲得工頻試驗電壓的串聯諧振試驗裝置。變頻串聯諧振試驗裝置由隔離變壓(氣壓變量)器、調頻調壓電源、激勵變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成一個串聯諧振網絡連接管理方式;分壓器并聯在被試品上，用于進行測量被試品上的諧振工作電壓，并作過壓保護環境信號;調頻功率數據輸出經激勵變壓器耦合給串聯諧振回路，提供信息串聯諧振的激勵理論功率。
串聯諧振成套裝置介紹概述

該裝置主要針對10kV、35kV電纜的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

該裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。

串聯諧振在電力系統中應用的優點：

1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。

2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10。

3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

5、10KV自耦變壓器試驗裝置不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

二、75kV/75kVA串聯諧振成套裝置功能及其技術特點：

1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。

2、整個裝置單件重量很輕，便于現場使用。

3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。

工作模式為：全自動模式、手動模式、自動調諧手動升壓模式.

4、能存儲和異地打印數據，存入的數據編號是數字，中試控股方便的幫助用戶識別和查找。

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

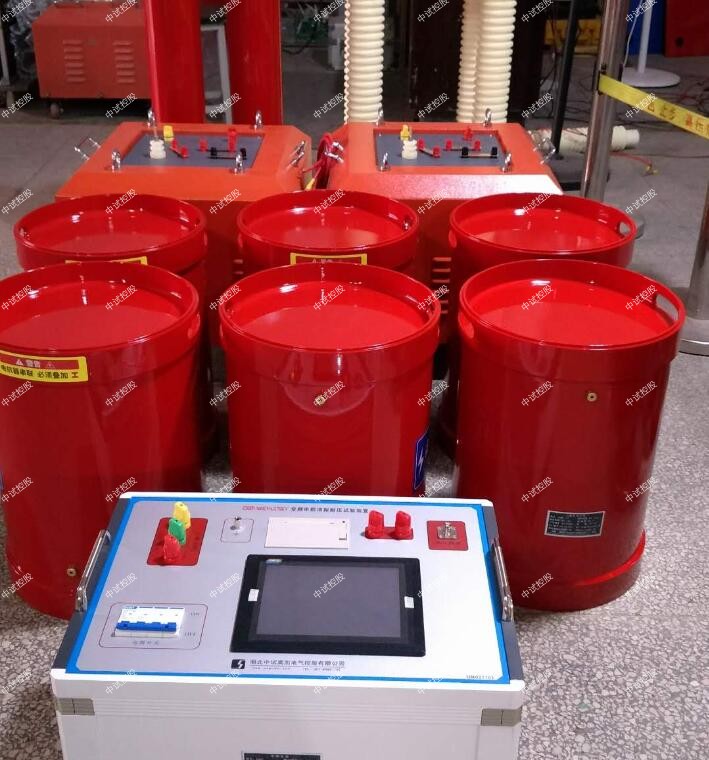

ZSBP-75KVA/75KV變頻串聯諧振耐壓試驗裝置、10KV自耦變壓器試驗裝置
設備主要配置及技術參數說明：
1.變頻電源一臺：
額定功率：10kVA；
輸入電壓： 220V 45～65Hz
輸出電壓：0～250V可調
輸出電壓頻率：30～300Hz
0.01Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～40A
重量：16kg
2. 高壓諧振電抗器（共3臺）：25KVA/25KV
額定工作電壓：25kV
額定工作電流：1A
額定電感量：90H
連續工作時間：60min
溫    升：小于60度
工作頻率：30-300Hz
重量：35kg
3. 激勵變1臺：
額定容量：8kVA
輸入電壓：250V
輸出電壓：1.5kV， 3kV，
4.電容分壓器一臺：FRC-80kV純電容式
   高壓電容量：2000pF
分壓比：1000:1
   工作頻率：30～300Hz
   誤差精度：1.5%
   額定電壓:80kV
   重量：10kg

10KV自耦變壓器試驗裝置具有超強的過載能力：
10KV自耦變壓器試驗裝置成套設備前均按照技術規范書做額定電壓的1.2倍耐壓試驗，保證變頻串聯諧振試驗裝置滿足中試控股客戶各種不同要求的現場需要。

自動調頻功能強大：

當中試控股系統為自動調頻時，從30Hz到300Hz，顯示掃頻曲線，變頻(變頻)系列諧振測試裝置用戶可以直觀地看到系統調諧過程.. 掃頻完成后，系統根據掃頻最初發現的諧振頻率點，在其±5范圍內進行0.01Hz分辨率的頻率(頻率)精掃.. 最后*鎖定諧振頻率點。
