常見10kV電氣設備調試試驗儀器

變頻諧振耐壓試驗應是交流耐壓試驗，于電纜的電容量較大，采用傳統的工頻試驗變壓器很笨重、龐大，且大電流的工作電源在現場不易取得。采用串、并聯諧振交流耐壓試驗設備，其輸入電源的容量能顯著降低，重量減輕，便于使用和運輸。

　　對于試驗頻率范圍，國內外有四種看法：第一類是寬頻范圍(30-300HZ)；第二類是工頻范圍；第三類是接近工頻；第四類是超低頻。

　　根據GIGRE，中試控股得出頻率 30-300HZ范圍內，交聯聚乙烯電纜內部幾種典型絕緣特性沒有明顯的差別，是可信的，得到了普遍的采用，這種交流電壓可以重現與運行工況下相同的電場，并已是有效的方法，30-300HZ的諧振耐壓試驗。

全自動絕緣油介質損耗測試儀的運輸及儲備

運輸，設備需要運輸時，建議使用包裝箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不允許堆碼排放。使用包裝木箱時允許zui高堆碼層數為二層。運輸設備途中，儀器面板應朝上，不允許倒置。

貯存，設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許排放。設備貯存時，面板應朝上，并在設備的底部墊防潮物品，防止設備受潮。

ZS系列常見10kV電氣設備調試試驗儀器

一、高壓發生設備
1、直流高壓發生器
2、工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
二、電氣測量儀器
1、回路電阻測試儀
2、三相繼電保護測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、變壓器直流電阻測試儀
6、變壓器變比測試儀
7、斷路器動特性測試儀
三、常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

全自動絕緣油介質損耗測試儀工作原理

常見10kV電氣設備調試試驗儀器全自動絕緣油介質損耗測試儀是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率測試的一體化結構的高精密儀器。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。其中加熱部分采用了當前zui為xian進的高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點。

交流試驗電源采用AC-DC-AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。內部標準電容器為SF6充氣三極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證儀器長時間使用后仍然精度一致。

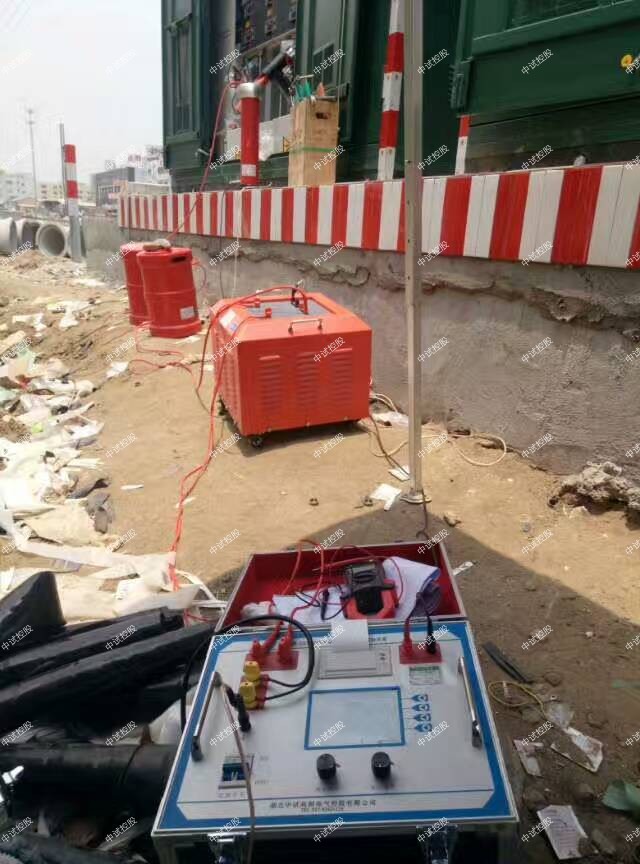

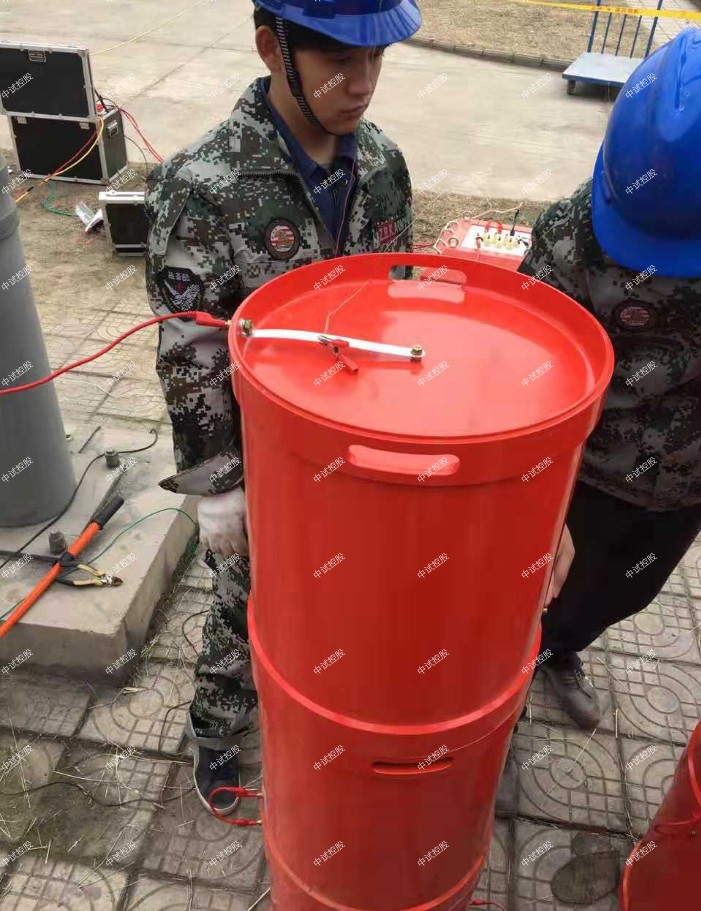

變頻諧振試驗方法

　　　常見10kV電氣設備調試試驗儀器串聯諧振耐壓試驗室利用電抗器的電感與被試品電容實現串聯諧振，這已經成為高電壓試驗的新的方向和潮流，在國內外得到了廣泛的應用。

　　串聯諧振有調感式和調頻式兩種：調感式采用可調節鐵心氣息的電抗器，中試控股通過調節電感量，使回路處于工頻諧振狀態，其缺點是噪音大，機械結構復雜，設備笨重，搬運困難。

　　調頻式采用固定電感電抗器，通過調節勵磁電源的頻率使其與試驗回路的固有頻率相同，串、并聯回路達到諧振狀態，從而在試品上產生高電壓或相對的大電流，達到試驗對試品耐壓試驗的目的，其特點是試驗設備體積小，重量輕，品質因素高，使用方便。
