10KV/35KV電纜檢測設備
在電纜測試行業里一個的ZSDLY-9000電纜故障測試儀、10KV/35KV電纜檢測設備可以減輕工作人員的勞動強度,提高工作效率。中試控股礦用電纜故障測試儀它是由發射機和接收機及感應式探頭、電位差式探測架等組成。ZSDLY-9000電纜故障測試儀、電纜故障自動測試儀采用電磁感應方法對光纜電纜進行路由尋跡及埋深測試,采用電位差方法對光纜、電纜進行故障定位測試。適用于具有金屬導體(線對、護層、屏蔽層)的各種光纜、電纜的路由、埋深及對地絕緣不良點的定位測試。它是郵電通信系統以及*、鐵路、礦山、油田、機場、航運等單位的線路故障專用測試儀。
可以給工作人員帶來很多便利的中試控股ZSDLY-9000電纜故障測試儀、10KV/35KV電纜檢測設備應該具有以下幾大優勢:
要求儀器智能化程度高。測試結果能自動顯示在大屏幕液晶顯示屏上,這樣直觀地判斷故障,并配有菜單顯示操作功能,無需對操作人員作專門的訓練。就可以是他們輕易上手。
第二,具有波開及參數存儲、調出功能。采用非易失性器件,關機后波形、數據不易失。
第三,具有雙蹤顯示功能。可將故障電纜的測試波形與正常波形進行對比,有利于對故障的進一步判斷。
第四,具有波形擴展比例功能。改變波形比例,可擴展波形進行測試。
第五,控制測量光標,可自動沿線搜索,并在故障波形的拐點處自動停下。
第六,可任意改變雙光標的位置,直接顯示故障點與測試點的直接距離或相對距離。
第七,具有打印功能。中試控股將測試的結果打印存檔。
10KV/35KV電纜檢測設備參數
一、介紹:
ZSDLY-9000電纜故障測試儀、10KV/35KV電纜檢測設備是中試控股迎合工業級電力行業方案和IT時代的快速發展,將原來電纜故障測試儀的局限性用工控嵌入式計算機平臺系統、網絡服務業務、USB通信技術系統化,極大提高了儀器的使用功能和利用價值以及便捷的現場環境操作。測試軟件自動識別卡位讀取故障距離,特別對于日益增多的地埋電纜故障提供了一套獨有多方案的服務方式和管理學習軟件。整套系統中試控股滿足電力行業標準《DL/T849.1~ DL/T849.3-2004》電力設備專用測試儀器通用技術條件,生產遵循制造計量器具,該套設備型號該系統由測試主機、故障定位儀和電纜路徑儀三部分組成,用于電力電纜各類故障的測試,電纜路徑、電纜埋設深度的尋測,以及鐵路機場信號控制電纜和路燈電纜故障的精確測試。
二、特性
◆ 國內采用工控嵌入式計算機平臺系統,全電腦Win7系統操作平臺,中試控股集成化軟件測試,并配有電纜故障測試軟件。
◆ 國內采用12.1in大屏幕,觸控鼠標操作,高亮屏顯示,適應戶外陽光下使用,鋰電供電、方便現場測試;工程塑料機箱,防震防潮實現極強穩定性。
◆ 采用zui新的USB通信接口,采集信號穩定,主機可自動選擇zui低6.25MHz、zui高達100MHz五種采樣頻率,自適應脈寬,能滿足不同長度電纜的測試要求,減少了粗測誤差,提高了測試精度。
◆ 軟件實現低壓脈沖波形全自動識別搜索,波形故障拐點自動卡位,故障距離儀器自動讀取并顯示,,同屏兩區顯示波形,實現自動和人為處理兩種模式 ,使得對波形實現雙重卡位操作,雙游標移動可精確到0.15米,提高粗測精度,減少波形誤差。
◆ 主機支持自帶WIFI接收功能,可隨時實現專家遠程現場實時測試技術服務,專家遠程操控用戶主機,業務技術配備手機安卓版測試軟件,給用戶現場測試提供隨時隨地及時、準確波形分析和交流指導,使您無憂工作。

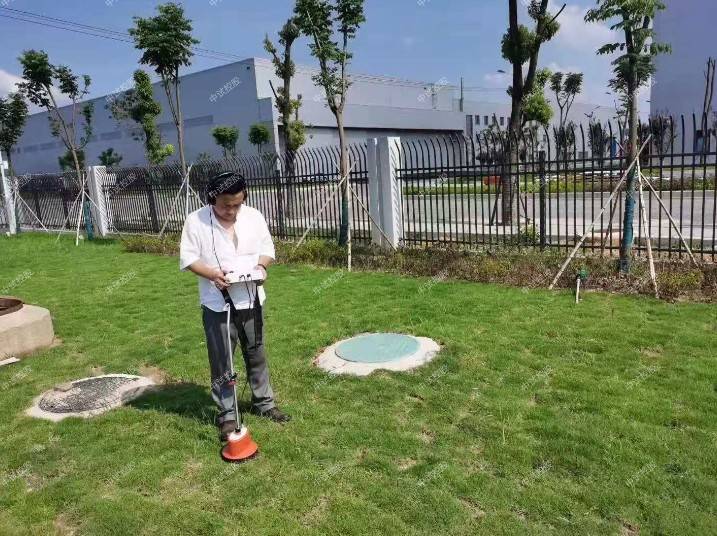

◆ 關鍵的精確定點儀部分可直接數字顯示測試者離故障點距離,中試控股采用背景降噪技術,是國內同類定點技術的又一次創新,為快速準確查找電纜故障,減少停電損失提供了有力保障。

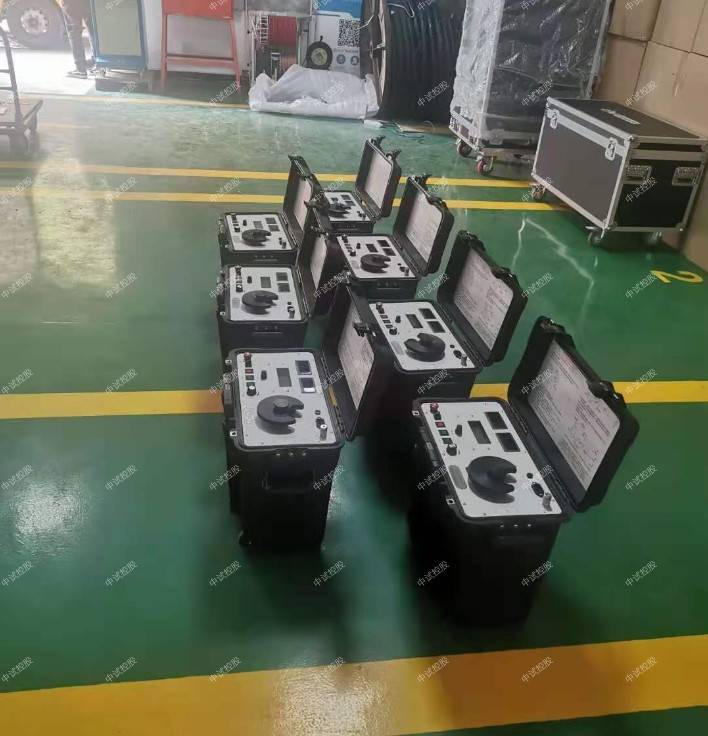

◆ 高壓放電部分三種可供用戶選擇,國內領先全新的高頻高壓電源替換65kg試驗變壓器和操作箱,內置電容一體化高頻高壓電源高壓沖擊部分,適用范圍廣,真正綜合輕便化,國內領先。
三、測試指標
1、可測試各種35KV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障,包括:開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2、可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各種類型故障。
3、可測量長度已知電纜電波傳播速度。
4、可測試電力電纜埋設路徑及埋設深度。
顯示方式:12.1英寸工業級液晶屏(windows7操作平臺) 存儲空間:固定8G
測試方法:低壓脈沖法、沖閃電流法
操作方式:觸控鼠標操作
測試距離:不小于60km zui短測試距離(盲區):0-5米或無盲區
精確定點誤差:±0.2m 測試誤差:系統誤差小于±1%
分辨率:V/fm;V為傳波速度m/μs;軟件游標0.10米。
采樣頻率: 100MHz、50MHz、25MHz、12.5MHz、6.25MHz
脈沖寬度:100ns、200ns、1μs、2μs、5μs(軟件自動匹配)
電源與功耗: AC 220V±10% 不大于15W DC 12V(7AH) 不大于20W
待機時間:可連續使用6小時左右。 主機重量:6.2kg 外形尺寸:180mm×300mm×400m
溫度-20℃~﹢40℃,相對濕度80%。
服務方式及技術:a、 中試控股手機安卓版測試軟件服務;b、波形郵件傳輸實時分析服務;c、直接用戶提供現場測試服務。
四、測試儀面板
(一)測試儀面板示意圖如圖2所示,請注意根據測試要求選擇對應的輸出口及開關。
1、電源適配器充電插座:本儀器使用12V3A直沖式充電器,電池充滿,需4小時。
2、儀器指示燈:
電源指示:單色二極管,開機正常工作時紅燈亮。
欠壓指示:紅色二極管,欠壓時紅燈亮,同時報警聲響。如主機顯示欠壓,請你先關機后再插入220V電源適配器進行充電,等待30秒后再開機使用。
脈沖指示:綠色二極管,開機后綠燈亮,工作狀態在脈沖法測試狀態。
沖閃指示:紅色二極管,在工作狀態欄,選擇高壓沖閃,點擊采樣鍵,紅燈亮。
3、輸出插座:儀器使用航空插座,用于測試電纜故障的信號輸出。
4、輸出振幅:用于調節輸入、輸出脈沖幅度大小。中試控股使用時應根據屏幕顯示波形進行調節。調節過小時,脈沖反射很小,甚至無法采樣,如圖3。調節過大時,反射脈沖相連與基線無交點甚至基準線會變成斜線,如圖4。一般采樣前,輸入振幅旋鈕旋轉1/3左右,然后根據采樣波形大小再進行調節,重新采樣。
5、開關:打開該開關即啟動主機進入工作界面,請按Windows 7系統提示關機。為了保證程序正常運行,禁止用該開關直接關機。
6、顯示屏: 儀器用12.1大屏幕液晶顯示屏,嚴禁用手過壓非觸摸系統,用右下角觸控鼠標或插入外接鼠標進行操作。此顯示屏上嚴禁放置重物或擠壓。
7、復位鍵:測試主板程序刷新復位鍵。每次開機后先按此鍵,脈沖指示燈閃滅一次,測試程序即進入工作狀態。在測試過程中有端口錯誤提示時,請退出測試程序,按復位鍵刷新程序后,在重新進入測試軟件。
8、USB接口: 可與該機連接同時操作,能將測試波形及測試數據利用計算機進行處理,存貯,學習分析波形、打印。可用移動上網卡接發郵件,為你現場提供網上服務。
9、電源DC12V: 12V/3A 鋰電池專用充電器插座。
10、ZSDLY-9000電纜故障測試儀、電纜故障自動測試儀觸控鼠標:和一般筆記本電腦鼠標一樣,用于操作整個系統。
第二節 電纜故障測試儀10KV/35KV電纜檢測設備軟件介紹
一、電纜測試系統主機
1、雙擊桌面電纜測試圖標,屏幕顯示主控界面如下圖六。
2、關機請按電腦操作系統方式,zui后關掉“開關”電源。建議本機在使用中不要關閉電源,或頻繁開關機。
3、如主機顯示欠壓,請插入主機專用充電器,可以繼續工作。充電狀態下,充電器指示燈為紅色,電池充滿時為綠色。
二、測試系統控制面板介紹
按“電纜故障測試”鍵,系統進入測試面板,測試面板可分為四部分:菜單欄、狀態欄、圖形顯示區、功能鍵區。
紅色標識為單屏顯示按鍵,上半部分為實時波形。下半部分為手動分析區,雙擊上方波形即可載入下方手動分析區。
(1)、菜單欄
菜單欄包括二個菜單:
“數據管理”菜單:包括,“打開文件”,“保存文件”兩個菜單項。
選擇“打開文件”可調出以前測試時存在磁盤內的波形;選擇“保存文件”可以將測試的波形和數據存儲于電腦中,作為保存資料。
“報告生成”可將屏幕顯示內容形成一個“中試控股電纜故障測試報告”格式,選擇“打印”或“關閉”鍵來完成你所要的工作;選“保存”可將測試的波形和數據存儲于電腦的硬盤或者軟盤中,作為資料保存;
(2)、工作狀態欄
工作狀態欄里顯示個五方面的信息:依次顯示在屏幕的右側,“采樣頻率”,“測試方式”“電波速度”“故障距離”,“檢測日期”。在測試時以上數據都會根據你的測試選擇自動鏈接并自動對應在“自動波形區”和“手動波形區”顯示出來。
(3)、波形顯示區
波形顯示區用來顯示采樣所得的波形,分 “自動波形區”和“手動波形區”,本軟件采用特殊技術,在測試時“自動波形區”會自動優化一個波形,在用低壓脈沖法測試是會自動卡位,自動計算出故障距離來,高壓沖閃法測試無此功能。但是在“自動波形區”選一個波形雙擊就馬上在“手動波形區”就可以現出波形,你可以在此分析和處理并卡位。第一條游標線為起始定位游標,第二條游標為終點卡位游標,鼠標點擊到拐點,游標線就移至點擊處,距離馬上就出來了。游標線的小格內直接顯示故障距離。
(4)、功能鍵區
功能鍵區顯示在屏幕的下方。由8個按鍵組成,每個鍵執行一定的功能,這8個功能鍵的作用如下:
◆“測試設置”鍵:在系統測試時采用:根據所測電纜點擊選擇對應“測試方式”、“范圍及采樣頻率”、“速度介質選擇”后點擊選擇項即可。 窗口菜單:包括二個子菜單:“測故障”“測速度”、,選擇每一菜單項就對應一種測試方式。選擇“測速度”時你需輸入電纜的長度。
測試軟件界面
“采樣工作方法”菜單:包括兩個子菜單:“低壓脈沖”、 “高壓沖閃法”。
“測試范圍(采樣頻率)”對應以下五種:你只需選擇與被測電纜的大概長度對應的一項,同時你也就選擇了對應采樣頻率,這樣采樣自動適應脈寬,所得波形更標準,拐點更明確。
