新建110KV變電站電氣部分試驗儀器

常規站不存在過程層網絡的概念，中試控股一次設備和間隔層設備之間通過大量的電纜直接互連，電纜用量和二次回路較復雜，但長期以來也積累了成熟的經驗。

智能站采樣值通過電子式互感器（或常規互感器+MU）實現數字化，組建SV采樣值光纖數字傳輸網絡；一次開關設備通過智能終端完成數字化，經GOOSE光纖網絡完成開關設備位置信息、控制信息的傳輸。根據不同的現場需求，GOOSE和SV網絡可以是相互獨立的網絡架構，也可是“SV+GOOSE”二合一網絡形式。過程層的網絡化大大簡化了常規綜自站中復雜的二次回路電纜，通過文件配置和虛端子連接等進行管理，并可實施監測鏈路狀態。

智能站中的測控裝置一般通過SV網絡接收電流電壓測量值，中試控股通過GOOSE完成信息量采集和控制命令下發等功能。

保護、測控的間隔層設備對過程層均支持光纖通訊接口，數據基于統一標準建模，各IED設備間的信息共享和互操作性要大大優于常規站。新建110KV變電站電氣部分試驗儀器對上接口均符合IEC61850規范要求，故智能站中規約轉換裝置所接設備的數量降低。

新建110KV變電站電氣部分試驗儀器網絡化二次設備要求其具有數字化接口、滿足電子式互感器的要求、滿足智能開關的要求、網絡通信功能滿足IEC61850的要求

站控層網絡的區別

站控層網絡在智能站及常規綜自站中最大變化在于規約的變化，常規綜自站的網絡103規約因各設備廠家對其理解區別較大，設備間的信息交互能力差，不利于信息共享。在智能站中均按照統一規范進行數據建模，體現出智能化站信息共享能力和互操作性能好的優勢。

中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

新建110KV變電站電氣部分試驗儀器新建變電站電氣部分要做哪些試驗項目

一、主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、溫度表校驗
二十一、交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

數據同步的區別

新建110KV變電站電氣部分試驗儀器常規站不依賴同步時鐘對時，常規互感器通過電纜接到保護裝置，保護CPU在同一時刻發鎖存指令，各相采樣數據為“一刀切”的方式，天生是同步的，保護自己根據采樣的數據判斷是否故障。

智能站從電子式互感器出來數字量后要送到保護、計量等設備，中試控股需要考慮數據同步的問題，特別對于差動類保護要求保護功能的實現不依賴于對時。故在智能站中，電子式互感器的過程層設備及保護均需利用差值算法等有效措施保證采樣數據的同步。直接采樣因MU到保護的數據延時固定，即便MU失步也不影響差動功能的實現，不依賴于對時系統，而網絡采樣的方式卻不得不保證時鐘系統的可靠性，若失步有可能會閉鎖保護。

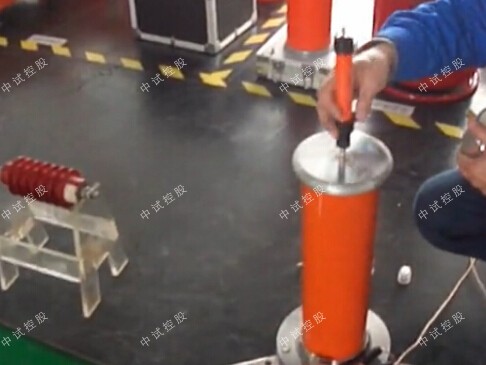

交直流分壓器——電容式分壓器是僅由電容器構成的分壓器。下面中試控股詳細介紹

電容式分壓器和電阻式分壓器的區別在于電容式分壓器的抗干擾能力強，例如：在中試控股沖擊發生裝置中加入電容式分壓器測量時，測量出的電壓值、波頭、波偉值相對于標準分壓器，波動幅度更小。還有就是電壓式分壓器測出沖擊波形是一種圓弧頂，整個回路的電感值相對電阻式分壓器較小。

缺點就是：電容式分壓器容易顛簸損壞，不易運輸。成本相對電阻式分壓器偏高。

有這6種電纜故障的設備，請選中試控股電纜故障測試儀

1.低阻故障，電纜絕緣材料受到損傷，出現接地故障。

2.開路故障，電纜金屬部分的連續性受到破壞，形成斷線，且故障點的絕緣材料也受到不同程度的破壞。

3.高阻故障，電纜絕緣材料受到損傷，出現接地故障。

4.閃絡故障，電纜的絕緣材料受到了損壞，出現閃絡故障。

5.擊故障，實際工作中，因預防性試驗而觸發的電纜絕緣破壞事件，習慣稱為電纜穿。

6.新建110KV變電站電氣部分試驗儀器運行故障，它是指工廠電力系統在運行中，電纜饋出線、電機、變壓器的電纜引線，其高壓二次回路出現電壓波動或發現接地信號(有接地保護的電力元件出現接地跳閘)，排除其他電力元件故障的可能性而確定的電纜故障。
